户外水平轴风能转换涡轮机组结构设计

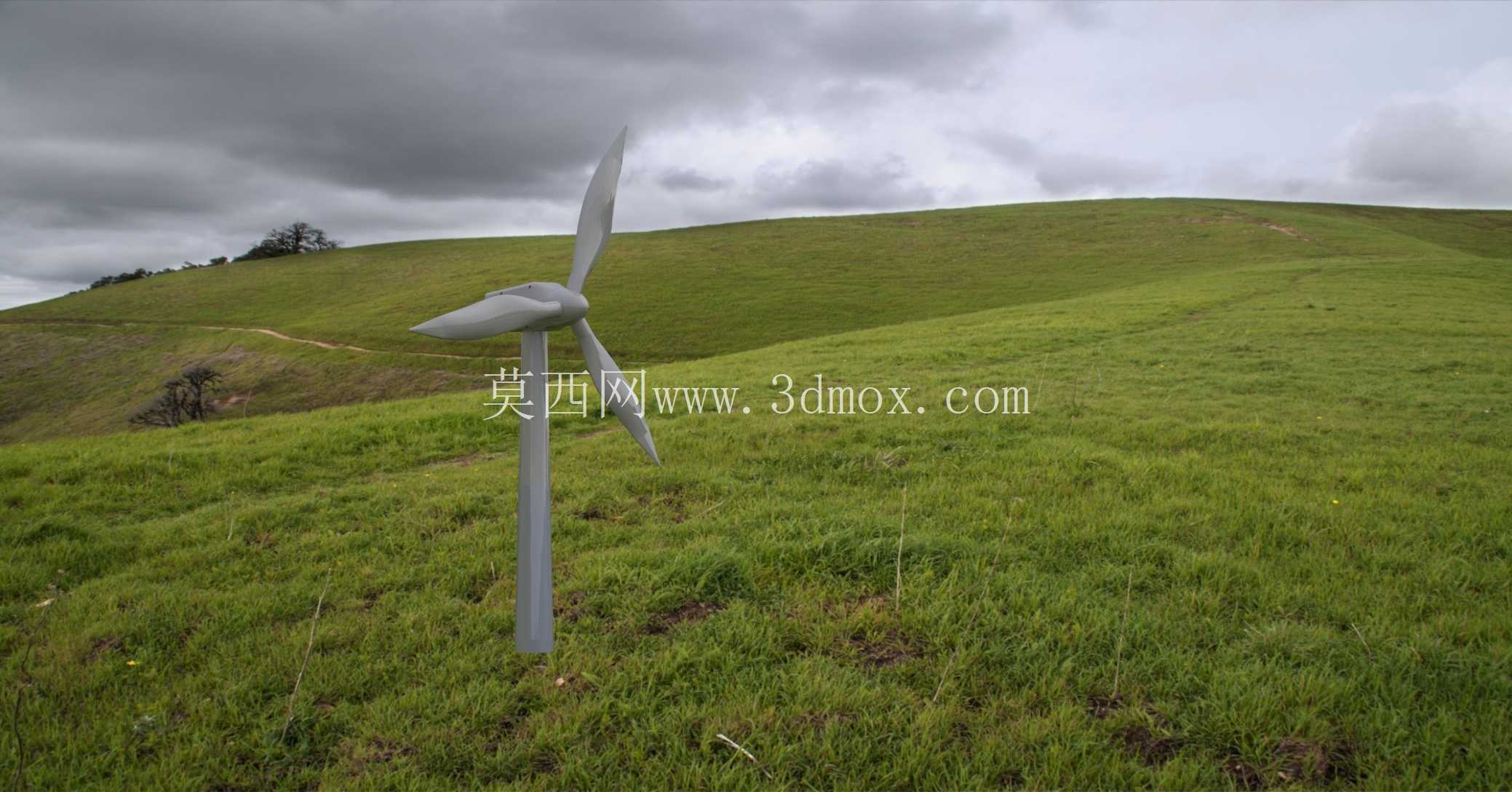

　　在分散式风电、离网供电场景的设备选型阶段，这类水平轴风能涡轮的结构适配性往往是项目落地的核心考量点，不同于大型并网风电机组的高塔筒、长叶片设计，该款涡轮的结构尺寸更适配丘陵、牧区、海岛等交通不便、大型吊装设备难以进场的区域，单机组的安装边界不需要预留数十米的吊装作业面，常规小型起重工具即可完成塔筒与机头的对接安装，塔筒底部的法兰连接结构可适配预制混凝土基础或者钢制桩基，在地形起伏的坡地安装时，可通过调整基础预埋板的水平度补偿地形高差，不需要大规模平整场地，能最大程度降低施工对地表植被的破坏。

　　从实际用途来看，该类涡轮主要承担风能到旋转机械能的转换，后端可直连永磁发电机实现离网供电，也可搭配增速机构接入小型微电网，为偏远区域的监测设备、居民生活用电、牧区灌溉设施提供稳定电力输出，相比垂直轴风轮，其三叶片水平轴结构的风能捕获效率更高，在年均风速3-6m/s的低风速区域也能达到额定转速区间，启动风速阈值更低，不会出现小风环境下无法启动的问题。

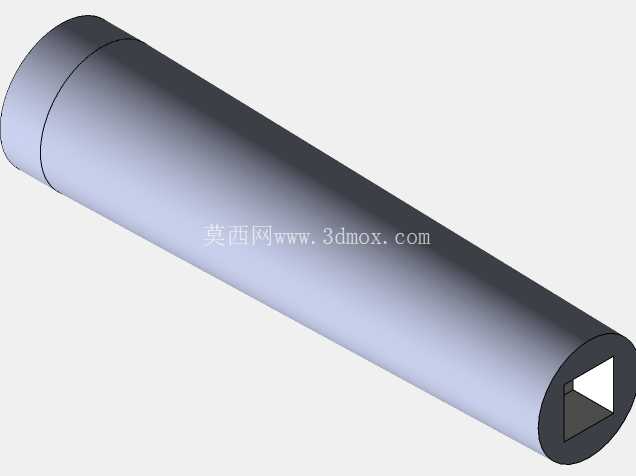

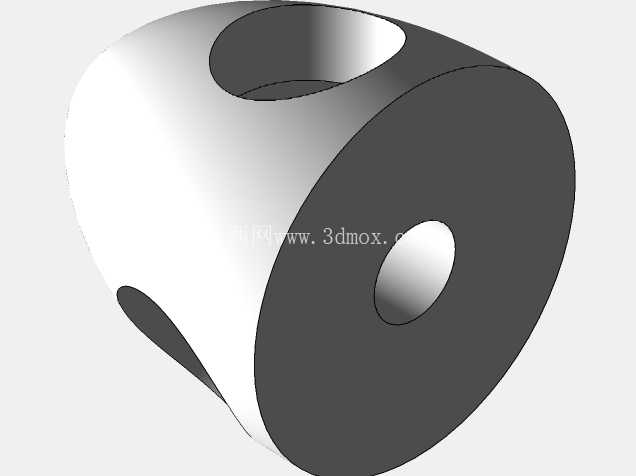

　　结构设计层面，机头部分采用流线型整流罩布局，可降低来流风的紊流干扰，让气流更平顺地扫过叶片工作面，叶片采用翼型截面设计，从叶根到叶尖的弦长逐步收窄，同时配合一定的扭转角度，保证不同半径位置的叶片截面都能处于最优攻角区间，减少叶尖涡流带来的能量损失，叶片与轮毂的连接采用预埋螺栓结构，可根据现场风资源情况调整叶片安装角，适配不同区域的年均风速特性，在常年风速偏高的区域可适当减小安装角，降低机组过载风险，在低风速区域则增大安装角提升低风速下的启动性能。

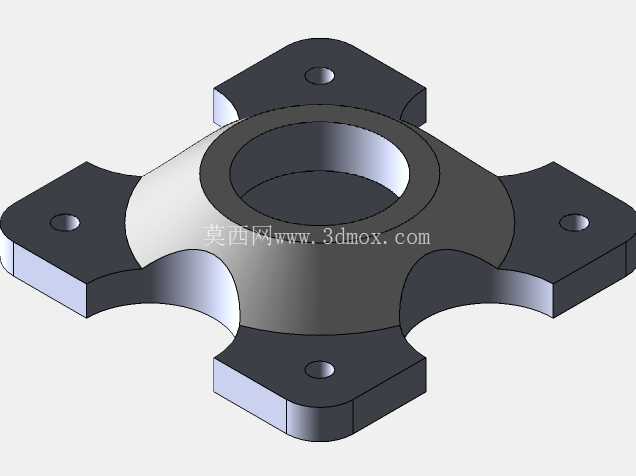

　　塔筒部分采用等径直筒结构，相比锥筒结构加工难度更低，现场拼接时不需要做锥度匹配，多段塔筒之间通过法兰盘螺栓连接，连接位置的定位止口可保证拼接后的同轴度，避免塔筒旋转偏心带来的振动问题，塔筒高度可根据现场周边障碍物高度灵活选配，保证风轮位置处于无紊流的净空层，一般来说只要风轮最低点高出周边障碍物3-5米，就能大幅降低紊流带来的叶片疲劳载荷，延长机组整体使用寿命。

　　偏航结构的设计上，该类小型涡轮采用被动尾舵对风结构，不需要复杂的主动偏航驱动系统，尾舵板在侧风作用下会带动机头旋转，始终让风轮正对来流方向，结构简单可靠，后期维护成本极低，不需要额外布置偏航传感器、驱动电机与减速机构，更适配无专业运维人员长期值守的偏远安装场景。

　　从安装边界来看，机组运行时的风轮旋转扫掠面范围内不能有架空线路、高大乔木等障碍物，一方面避免紊流影响发电效率，另一方面也防止极端大风下叶片形变剐蹭周边物体，基础部分的抗倾覆计算需要匹配当地最大风速的风压值，保证极端天气下机组不会出现倒伏问题，叶片的材质选用上一般采用轻质复合材料，既保证结构强度，又降低旋转时的转动惯量，让小风环境下也能顺利启动，同时复合材料的耐候性更强，在户外高湿、高盐雾的海岛环境下也不会出现锈蚀问题，长期使用不需要做频繁的防腐维护。

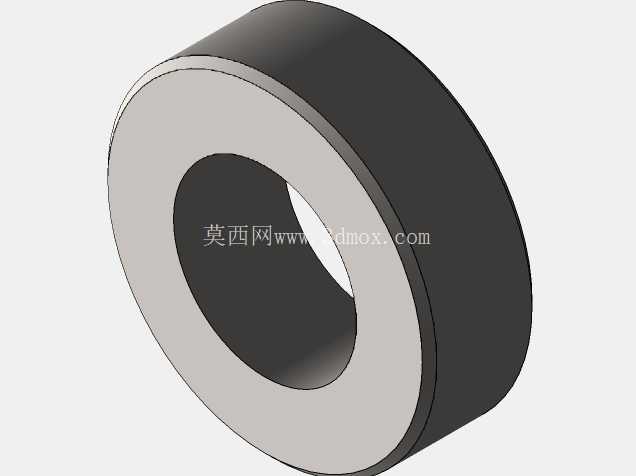

　　在三维建模过程中，这类结构需要重点验证叶片旋转时与塔筒、尾舵的安全间隙，避免不同工况下的形变导致部件干涉，同时要做整体的质心配平，保证机头旋转部分的质心落在回转中心线上，减少偏航过程中的阻力，也避免长期偏心旋转带来的轴承偏磨问题，轮毂与主轴的连接位置要做应力集中优化，过渡位置采用圆角处理，降低交变载荷下的疲劳断裂风险，主轴的轴承选型要同时承受径向载荷与轴向推力，匹配风轮旋转时的推力与自重带来的径向力，保证长期运行的可靠性。
