户外高架双储水罐供水水塔结构设计

　　在乡镇集中供水点、小型厂区临时供水系统、野外作业营地供水配套场景中，这类高架双储水罐水塔是十分常见的重力供水设施，核心依靠罐体架设高度形成的自然水压，向覆盖范围内的用水点位输送稳定水流，无需额外配置恒压供水泵组就能满足日常低压供水需求，尤其适合供电稳定性不足、供水规模偏小的区域使用。整套设施的核心功能是完成一定体量的生活或生产用水暂存，同时依托高位差实现无动力稳压供水，两个并联的储水罐可以实现单罐检修时不停水切换，相比单罐结构供水连续性更强，罐体顶部设置的密封人孔与通气结构，能够在储水过程中平衡罐内外气压，避免罐体抽瘪或溢水，同时减少外界杂物落入储水空间造成水质污染。

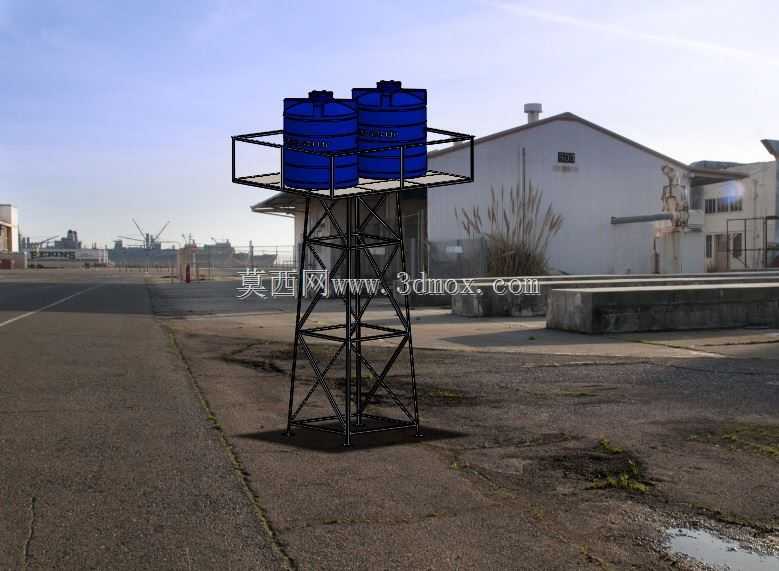

　　从结构设计逻辑来看，下部支撑采用桁架式钢架结构，主材选用等边角钢拼接，交叉腹杆的排布方式充分考虑了户外风载、罐体满载时的竖向载荷以及轻度地震载荷的受力传递，所有节点处采用焊接加螺栓紧固的复合连接方式，既保证现场安装时的拼接精度，也能避免长期户外使用后节点松动带来的结构失稳风险；支撑塔架中部设置的检修爬梯与顶部操作平台，预留了足够的人员操作空间，方便后期对罐体阀门、液位装置进行日常巡检与维护，平台周边的防护栏杆高度符合户外高空作业的安全防护要求，避免巡检人员坠落风险。

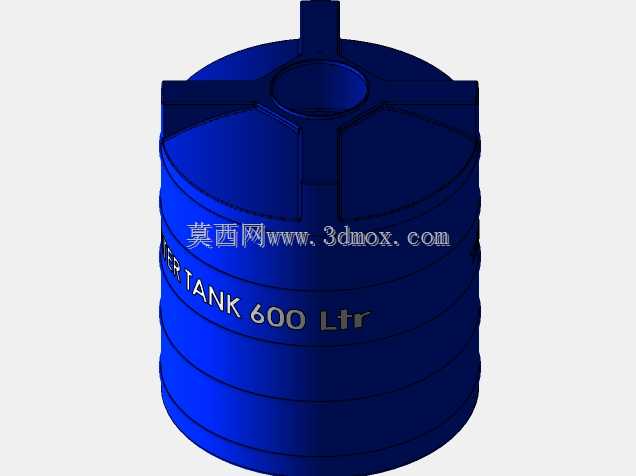

　　两个储水罐采用圆柱形结构设计，相比方形罐体拥有更优的环向受力表现，满载时罐壁应力分布更均匀，能有效降低板材厚度要求，控制整体结构自重；罐体底部设置的锥形排污口与出水干管连接结构，能够在定期清理罐体时顺利排空沉积的泥沙杂质，出水干管上预留的法兰接口可以直接对接厂区或居民区的供水管网，进水管道从塔架侧面沿支撑结构排布至罐体顶部，避免管道悬空带来的晃动破损问题。从安装边界尺寸来看，整套设施的塔架底部 footprint 控制在较小范围内，对安装场地的平整度要求不高，仅需要做简单的混凝土独立基础预埋地脚螺栓即可完成固定，不需要大面积场地硬化；罐体总容积根据供水覆盖人口或生产用水规模匹配，高架高度根据所需供水压力计算确定，通常每10米高度可形成约0.1MPa的出水压力，可根据末端用水点的压力需求调整塔架总高度，设计时会预留10%左右的高度余量，抵消管网沿程压力损失。

　　在建模过程中，结构件的排布充分考虑了实际加工时的型材下料长度，尽量减少废料产生，所有焊缝位置都预留了足够的焊接操作空间，避免出现结构干涉导致现场无法施焊的问题；罐体与支撑框架的连接位置设置了橡胶减震垫，能够缓冲大风天气下罐体晃动对钢架结构的冲击，同时避免金属直接接触产生的电化学腐蚀，延长整套设施的户外使用寿命。这类结构在实际应用中还可根据使用场景调整罐体材质，若用于饮用水存储可更换为食品级不锈钢板材，若用于生产消防水存储则可采用普通碳钢板材做防腐处理，适配不同场景的使用需求。
