可折叠四旋翼航拍无人机结构设计

　　这套可折叠四旋翼飞行器的结构方案，主要面向便携航拍、低空巡检、场地测绘与小型设备挂载等实际作业场景。整机采用四轴十字布局，四个旋翼分别布置在机臂末端，通过对角电机反向旋转抵消反扭力矩，从而维持飞行姿态稳定。与固定式机架相比，折叠机构是本方案的核心关注点：机臂在收纳状态下可向机身侧方收拢，显著缩小外包装与运输占用空间，外场携带时可直接放入背包或设备箱，到达作业点后展开机臂并锁定即可进入待飞状态，减少零散部件拆装环节。

　　从结构设计思路来看，机身中段承担飞控板、电池仓、电调与载荷安装接口的布置任务，内部需要预留走线空间并保证重心尽量落在几何中心附近。机臂与机身连接处的折叠铰链是受力关键部位，建模时需要重点表达转轴、限位面与锁紧结构的配合关系：展开后机臂应具备明确的刚性止挡，避免飞行过程中因气动载荷或振动出现臂体晃动；收拢后则依靠贴合面或卡扣保持位置，防止运输中自由张开。末端电机座的安装孔位、桨叶旋转包络与机身之间的安全间隙也需要在三维环境中反复核对，确保桨盘平面互不干涉，且折叠后桨叶不会挤压机身外壳。

　　外形与安装边界方面，展开状态以四枚螺旋桨的最大旋转直径确定整机轮廓，机臂长度直接影响桨间距离与悬停效率；折叠状态则以机身宽度、高度和收拢后的臂端位置确定收纳边界。设计时不能只关注外观流线，还要让电池插拔、镜头俯仰、传感器开窗和底部起落支撑互不冲突。机身下方预留的载荷区域可适配小型摄像云台或检测传感器，起落支撑需在降落时保护云台与腹舱，同时避免遮挡下视传感器。

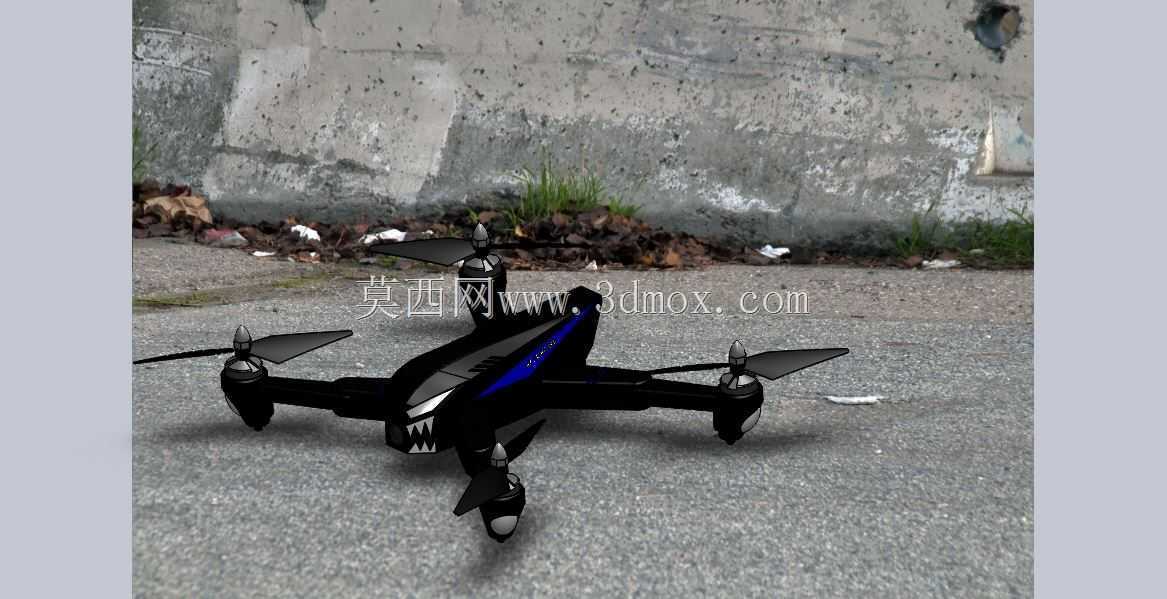

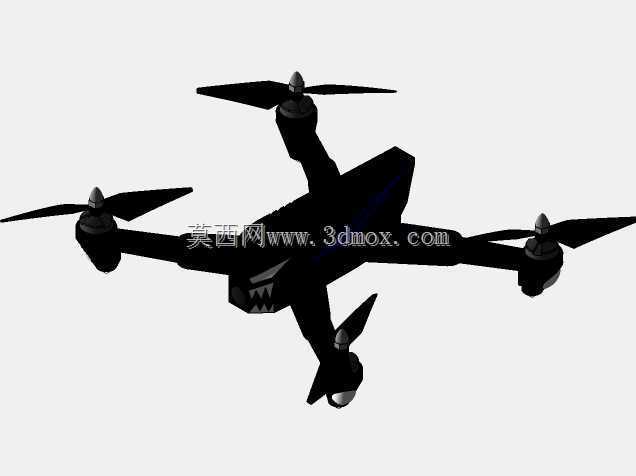

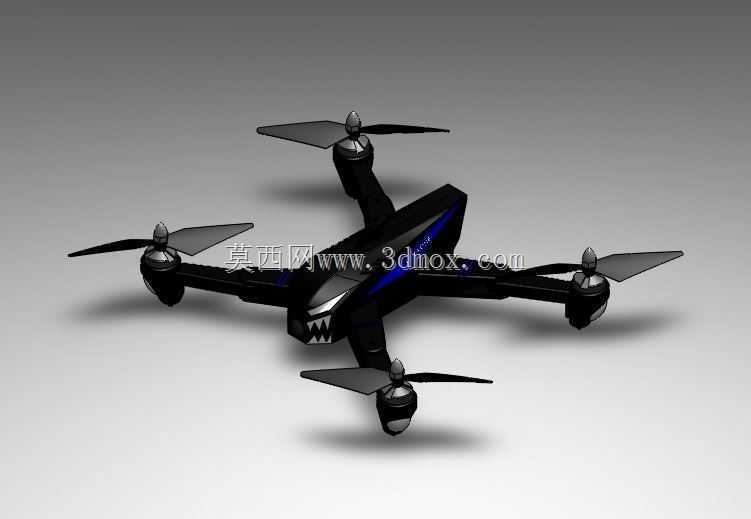

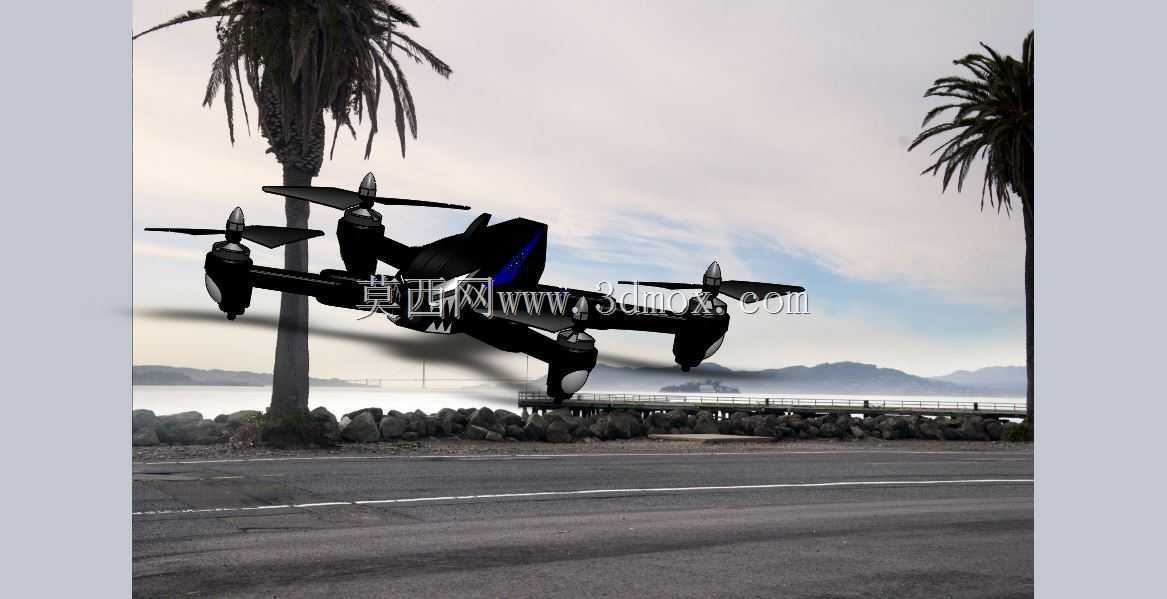

　　在工程建模过程中，旋翼、电机、机臂、铰链、上盖、底壳和桨叶保护关系均按装配逻辑组织，便于检查运动包络与装配顺序。桨叶采用两叶螺旋桨形式，电机座与机臂末端形成同轴安装关系；机身前部造型兼顾气动减阻与设备仓布置，外壳曲面在保证辨识度的同时，也为内部电子元件提供防护。对于结构设计人员而言，这类模型可用于验证折叠机构的空间行程、机架受力传递路径、电池仓维护方式以及整机重心配置；对于设备选型人员，则可据此评估便携性、载荷安装空间和外场部署效率。

　　实际使用中，四旋翼平台依靠多旋翼冗余升力完成垂直起降、定点悬停和低速航线飞行，适合在道路巡查、电力通道巡检、农田边界拍摄、建筑外立面查看等场景中快速部署。折叠结构并不改变飞行动力学的基本布局，但对铰链刚度、锁止可靠性和臂管截面提出更高要求。若机臂锁止间隙过大，飞行中会产生相位滞后和振动放大；若折叠行程设计不足，则无法真正实现紧凑收纳。因此三维设计阶段需要同时兼顾展开刚性、折叠便利性、零件可制造性与维护可达性，使外观造型、内部设备和运动机构形成统一的整体方案。
