轻便堆叠式金属框架便携折叠躺椅结构

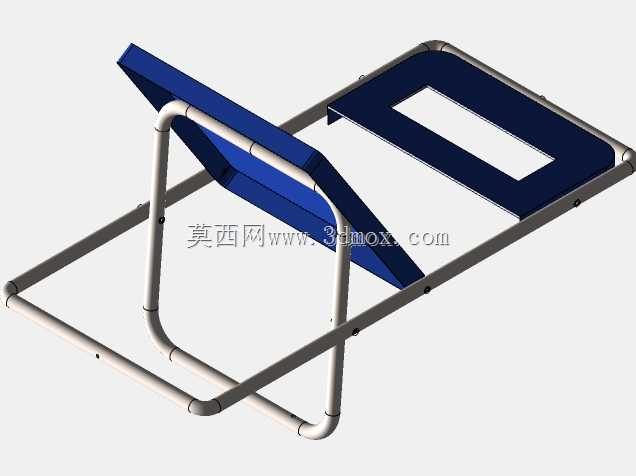

　　这款折叠椅的结构设计，核心围绕户外临时休憩、应急安置、商用活动配套等高频移动使用场景展开，在做三维结构推演时，最先敲定的是圆管弯折成型的主框架方案，没有采用复杂的多段铰接拼接结构，而是将主支撑框架通过两次大弧度冷弯形成连续的受力路径，减少了铰接点的数量，从根源上降低了长期折叠使用后铰接位松动、框量变大的失效概率。从实际使用的受力逻辑来看，人落座时的载荷会通过座面的承托板分散到两侧的圆管纵梁上，纵梁的弯折弧度刚好对应人体大腿到臀部的受力分布曲线，不需要额外添加弹性支撑件，就能通过管材本身的形变提供适度的缓冲，避免硬板面落座的生硬感。

　　靠背部分的倾斜角度是经过反复校核的，没有采用可多级调节的复杂锁止结构，而是通过框架本身的弯折角度固定在120度左右的倚靠倾角，这个角度下人体的上半身重量会均匀分散到靠背承托板上，不会出现腰部悬空的受力问题，同时固定倾角的设计也省去了角度调节机构的零件，整体重量可以控制在单人单手可拎取的范围内。在堆叠存放的设计上，整个椅身的框架没有外凸的连接件，所有的铰接转轴都隐藏在管材的内侧，当多把椅子折叠后，椅身的轮廓可以完全嵌套重合，堆叠时相邻椅子的框架不会出现卡滞，不管是成排堆放在储物间，还是放在专用的转运推车上，单摞的堆叠数量可以达到20把以上，空间利用率比常规不可堆叠的折叠椅提升60%左右。

　　座面和靠背的承托板采用了带镂空的结构设计，一方面是减少整椅的自重，另一方面户外使用时镂空区域可以快速漏走雨水和积灰，不需要额外清理座面的积水，承托板和金属框架的连接采用了内嵌式的卡扣加隐藏螺栓的固定方式，螺栓头完全沉在板材的沉孔内，不会突出表面刮蹭衣物或者使用者的皮肤。在安装边界的考量上，整椅展开后的占地长度控制在1.2米以内，宽度0.6米，靠背最高点距离地面的高度为0.8米，不管是放在狭窄的阳台、户外露营的帐篷边，还是活动现场的临时通道旁，都不会占用过多的通行空间；折叠后整椅的厚度可以压缩到0.1米以内，平时可以塞在缝隙、储物柜的侧边，不需要预留专门的大块存储空间。框架的管材连接位置，没有采用焊接后打磨的工艺，而是通过弯管的自身角度实现拼接定位，焊接位置都集中在管材的拼接接缝处，焊接完成后做整体的喷塑处理，焊缝完全被涂层覆盖，避免长期户外使用时焊缝位置优先生锈的问题。椅腿的着地位置没有额外加装塑料脚垫，而是将圆管的端部做了压平内卷的处理，既避免了管材锐边划伤地面，也不会出现脚垫脱落丢失的问题，哪怕在硬质的瓷砖地面、软质的泥土地面都能稳定放置，不会出现打滑或者下陷的情况。

　　在做结构强度校核时，按照100kg的静载荷做了受力仿真，框架的最大应力集中在弯管的圆弧过渡位置，应力值远低于管材的屈服强度，正常使用情况下不会出现框架变形的问题；折叠的铰接位采用了自润滑的衬套，不需要定期加注润滑油，长期反复折叠展开也不会出现卡顿或者异响。整个设计没有多余的装饰性结构，所有的外形轮廓都是服务于功能需求，比如靠背侧边的翻边结构，既是为了提升板材的结构刚度，避免承托板受力后出现弯折变形，也能起到侧边挡靠的作用，使用者倚靠时不会出现侧滑的问题；座面前端的弧度做了上翘处理，落座时不会压迫大腿根部的血管，长时间坐靠也不会出现腿部发麻的情况。
