欧姆龙SMD贴片式DIP拨码开关结构设计

　　在消费电子、工业控制板卡、通讯设备的PCB板级设计场景中，这类SMD封装的DIP拨码开关是板载地址配置、功能档位切换的核心被动元件，不同于传统插件式DIP开关需要波峰焊工序，贴片式结构可直接适配SMT回流焊产线，大幅提升整板贴片加工的效率，减少人工插件的工序成本与错装风险。从实际选型应用来看，这类拨码开关常被用在工控IO模块的地址拨码区、小型智能设备的功能配置位、测试治具的档位切换区，每一位开关对应独立的通断回路，通过拨柄的位置切换实现高低电平的通断控制，无需额外编程即可完成硬件级的参数配置，在小批量定制化设备、多地址组网的从站模块中应用极为广泛。

　　从产品功能特性来看，这款拨码开关采用多联并排的结构设计，单组开关包含1位到10位不等的拨位单元，每个单元的拨柄带有防滑倾角设计，方便调试人员用镊子或指尖完成拨位操作，拨柄的动作行程清晰，到位后有明确的触感反馈，避免出现半接触的虚接状态；开关的接触端采用镀金弹片结构，保证多次拨动作后的接触可靠性，降低接触电阻波动带来的信号误判问题，适配3.3V、5V等常规板载逻辑电平的通断需求，不会出现载流不足的压降问题。

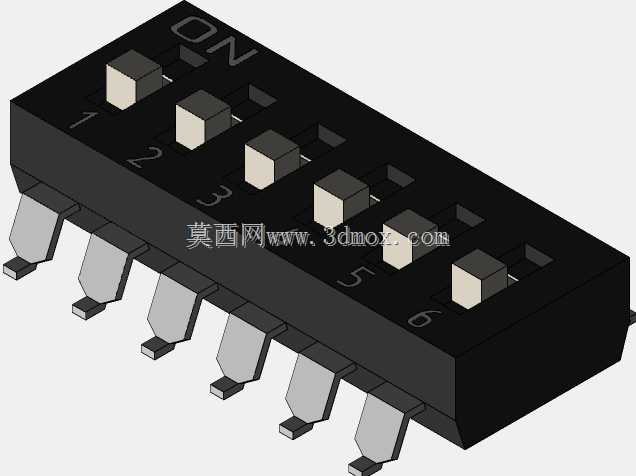

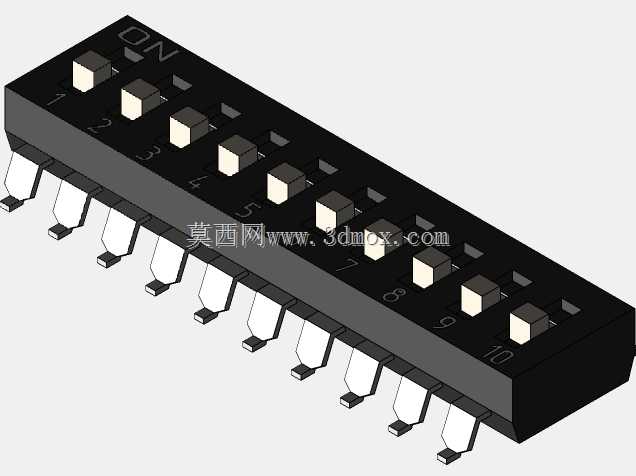

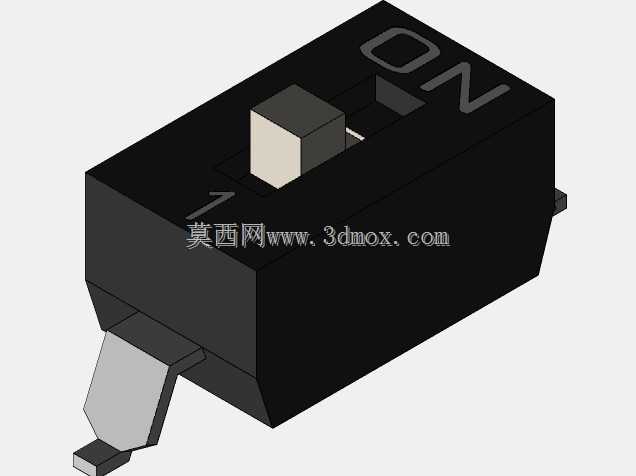

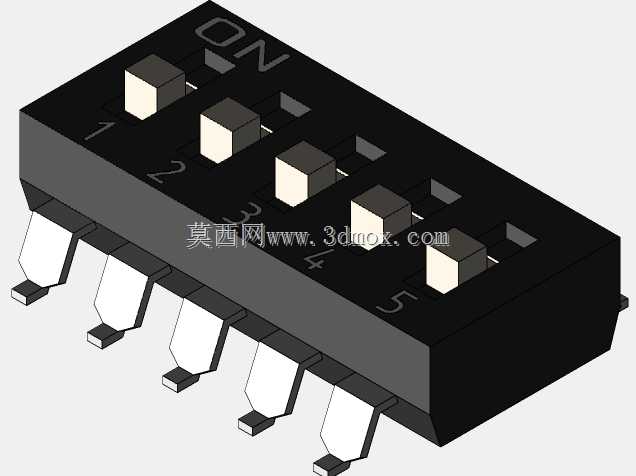

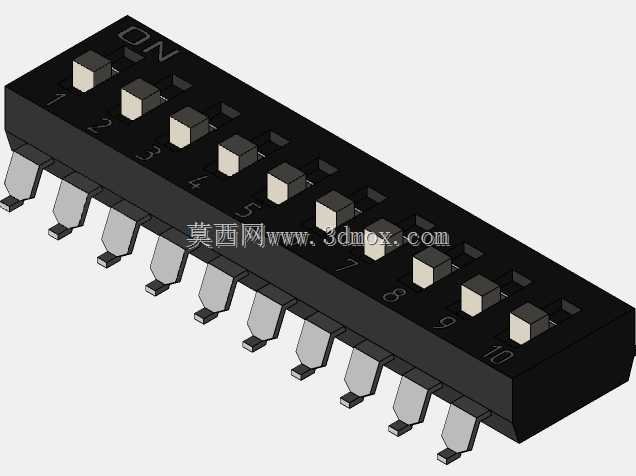

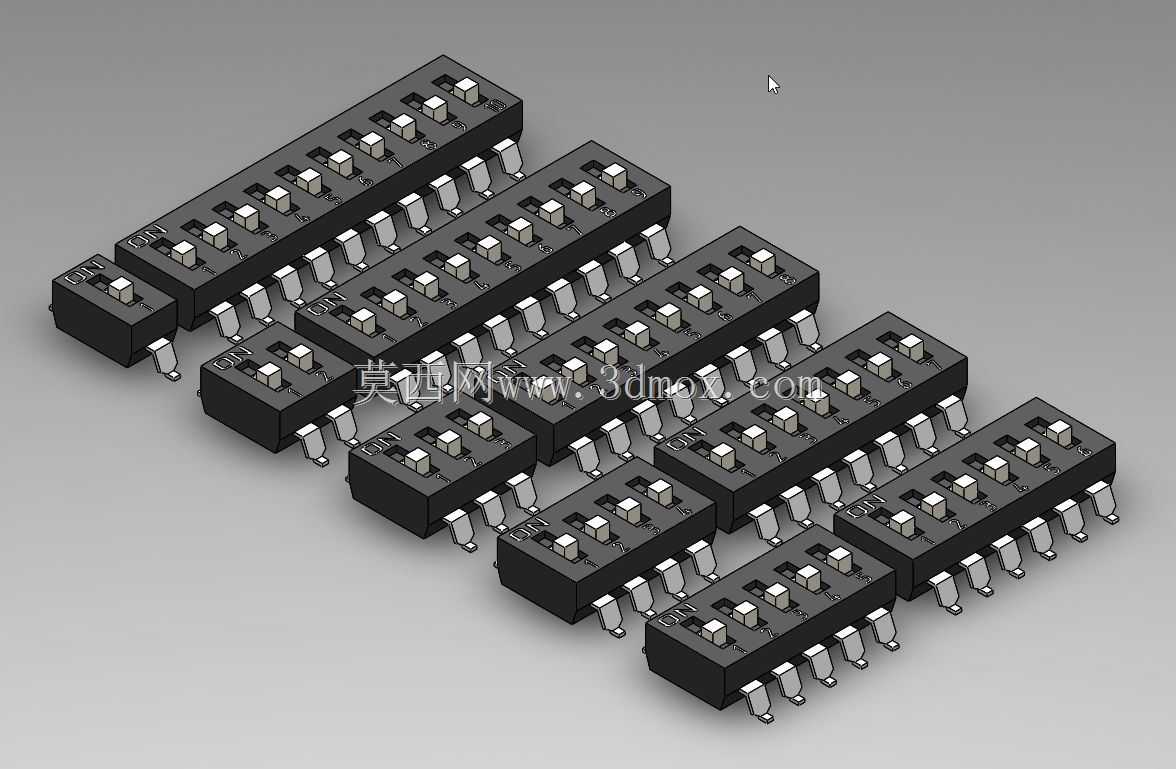

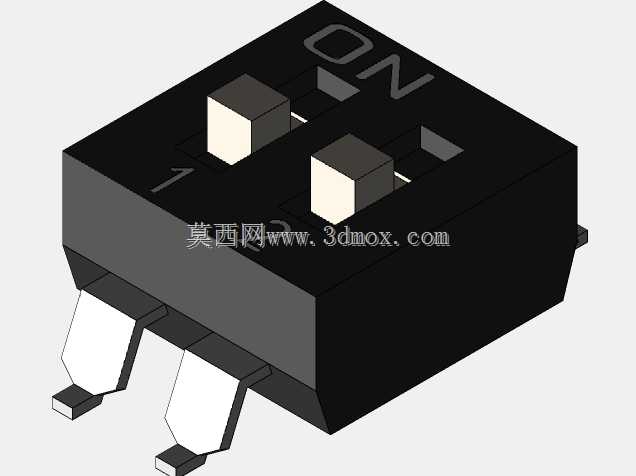

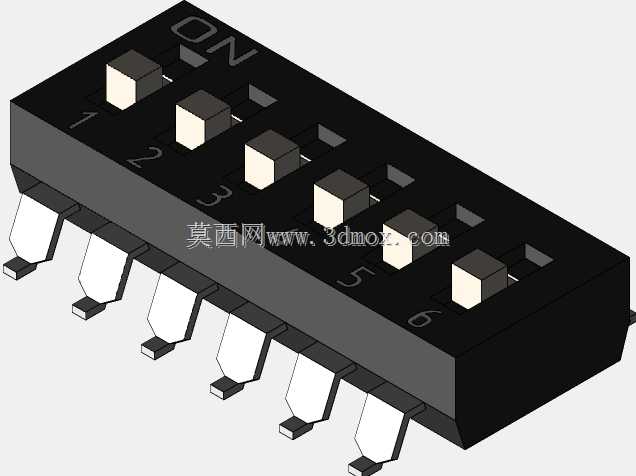

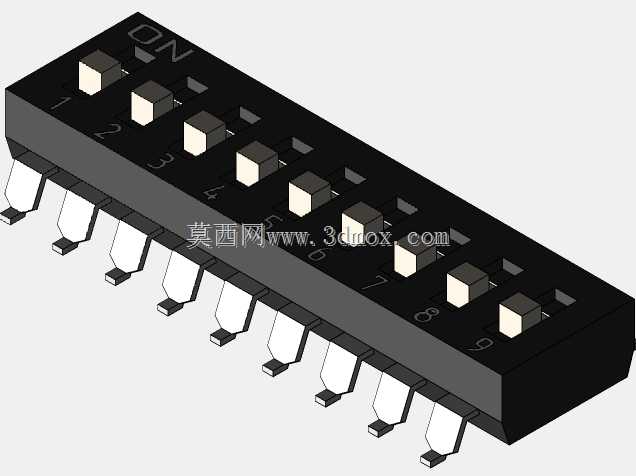

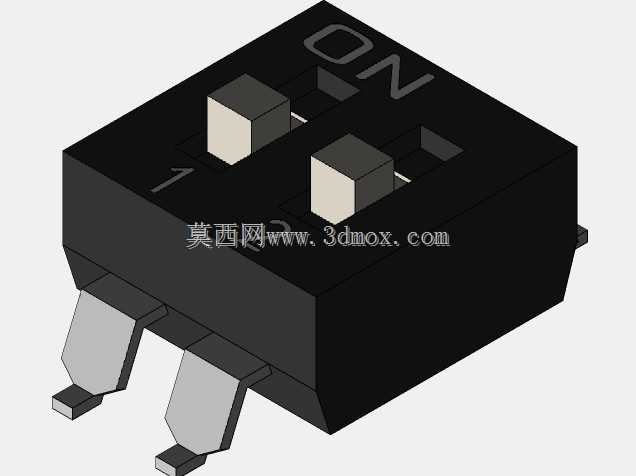

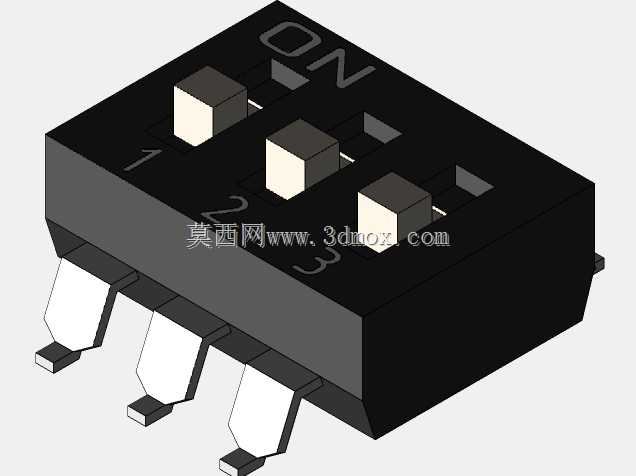

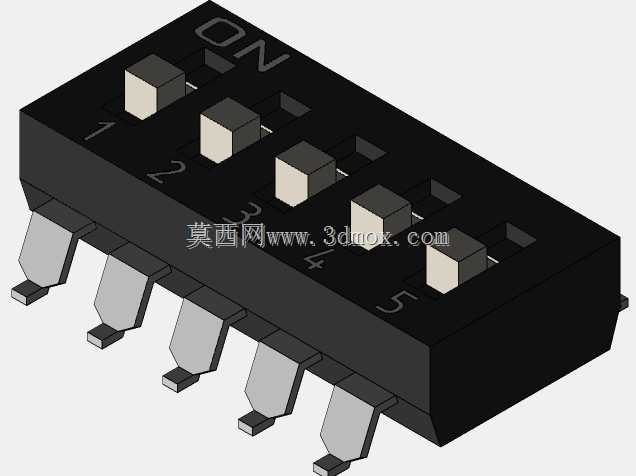

　　在结构设计思路上，这款模型完全还原了实物的安装边界与外形细节：主体采用耐高温的LCP工程塑料外壳，可承受回流焊阶段的260℃高温冲击，不会出现壳体变形、拨柄卡滞的问题；底部的焊端采用鸥翼型SMD引脚，引脚间距严格遵循标准贴片元件的节距设计，每个引脚的宽度、伸出长度都匹配常规SMT钢网的开口尺寸，保证焊锡爬锡高度符合IPC焊接标准，减少虚焊、连锡的不良率。模型完整还原了不同位数开关的尺寸梯度，从1位的微型单体开关到10位的长条形联体开关，长度随位数线性递增，宽度与高度保持统一，方便PCB设计时根据需要的拨码位数灵活选型，预留统一的安装空间。

　　从安装边界维度来看，这款开关的本体高度控制在1.8mm以内，不会占用过多的板上垂直空间，适配薄型化电子设备的板内堆叠需求；开关本体距离PCB板面的间隙预留了0.15mm的高度，避免焊接时焊锡溢入壳体内部造成拨柄卡滞；拨柄的顶部突出壳体0.6mm，既保证足够的拨动手感，又不会因为突出过高在设备组装时与外壳、其他板上元件产生干涉。在PCB布局时，开关的外侧需要预留至少2mm的操作空间，方便调试人员用工具完成拨位操作，避免周边电容、电阻等元件距离过近阻碍操作。模型同时还原了开关底部的定位凸点结构，对应PCB上的定位孔设计，在SMT贴片时可以快速完成元件定位，减少贴片机的视觉对位偏差，提升批量贴装的良率。

　　在三维建模的细节处理上，模型区分了壳体、拨柄、金属引脚三个不同的结构部分，每个部分的装配间隙都按照实物的配合公差还原，拨柄与壳体之间的滑动间隙控制在0.05mm，既保证拨柄滑动顺畅，又不会出现松动晃荡的问题；金属引脚的折弯角度完全匹配实物的成型角度，保证焊接时引脚能完全贴合PCB焊盘，不会出现翘脚、浮高的问题。对于结构设计人员来说，这类精准的三维模型可以直接导入PCB设计软件完成板上布局的干涉检查，提前预判安装、操作过程中可能出现的空间冲突问题，减少打样后出现的结构适配问题，缩短板卡开发的迭代周期。
