ORTAC ORvent M12x1.5螺纹式通气减压阀

　　在气动控制回路、小型液压站、密闭设备腔体的气压平衡场景中，这类螺纹式通气减压阀是保障系统压力稳定的核心小型元件，常被安装在齿轮箱、小型储气腔、自动化气动模组的壳体接口处，避免腔体内因温度变化、介质充排产生的压力差损坏密封件或影响设备运行精度。不同于大口径工业管路减压阀，这款M12x1.5规格的产品主打紧凑安装空间下的压力调节与通气平衡，适配壁厚较薄的设备壳体安装场景，不需要额外加装转接法兰，直接通过外螺纹拧入预设的安装孔即可完成固定。

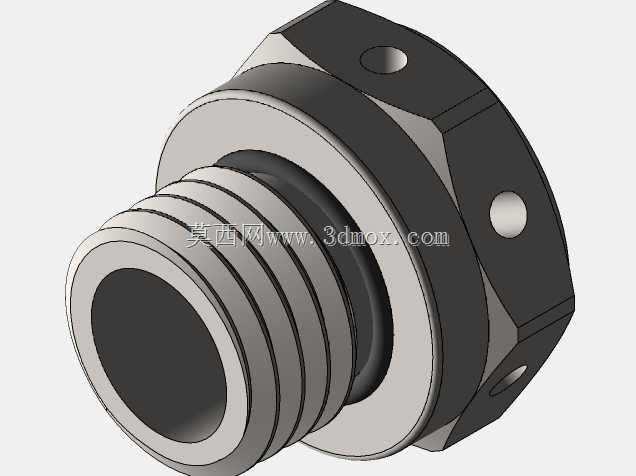

　　从结构设计来看，产品采用外螺纹加六角驱动台的经典布局，前端的M12x1.5外螺纹段长度适配常规6mm壁厚的安装需求，建模时预留了参数化调整接口，可根据实际安装壁厚修改螺纹旋合长度，避免螺纹过长顶碰腔体内其他元件、或是过短导致密封失效的问题。六角驱动台的对边尺寸符合标准紧固件的扳手适配要求，安装时可以用普通开口扳手直接拧紧，不需要定制专用工装，驱动台圆周上分布的多个小孔是工艺孔兼通气通道，既可以在加工时作为装夹定位孔，也能在阀件工作时保障气流的顺畅流通，避免外部杂质直接进入阀体内腔。

　　产品的核心功能是实现腔体内外的压力动态平衡，当腔体内压力超过设定阈值时，阀件自动开启泄压，当腔体内出现负压时，外部空气经过滤后进入腔体，始终维持腔体内压力在安全区间内，避免密封件被正压顶出、或是被负压吸瘪变形。建模过程中重点还原了密封槽的位置与尺寸，密封槽位于螺纹段与六角台的衔接位置，安装时配套O型密封圈即可实现端面密封，相比螺纹密封的形式，端面密封的可靠性更高，且不会因为螺纹旋合深度的误差影响密封效果，适合批量设备装配时的公差适配需求。

　　从安装边界来看，产品整体轴向尺寸紧凑，六角台的最大外径控制在合理范围，安装时不需要在壳体周围预留过大的操作空间，相邻安装孔的中心距只要满足扳手操作的最小空间即可，适合在密集布置的阀岛、小型气动控制单元上使用。建模时对各部分的倒角、圆角都做了还原，螺纹段前端的导入倒角可以方便安装时快速对准螺纹孔，避免螺纹错牙损坏安装孔的内螺纹，六角台的棱边做了小倒角处理，避免安装时划伤操作人员、或是刮破相邻的气管线束。

　　在实际选型应用中，这类小型通气减压阀常被用在小型精密设备上，比如3D打印机的密闭腔体、小型伺服电机的后端盖、精密气动量仪的气路单元，这些场景对阀件的尺寸、重量都有严格要求，过大的阀件会增加设备整体重量、或是占用过多安装空间。参数化的模型结构可以让设计人员快速调整尺寸适配不同的安装需求，比如将螺纹规格修改为M10、M14，或是调整六角台的外径适配特殊的安装空间，不需要重新从零开始建模，大幅缩短设计迭代的周期。模型还原了产品的所有装配细节，包括内部的通气通道、密封件安装位、外部的工艺孔结构，可直接用于设备的装配干涉检查、气路模拟仿真，也可以作为出工程图的基础模型，标注尺寸公差、表面处理要求后即可用于加工生产。
