减压阀配套蜗轮传动结构三维建模

　　在流体管路调压场景中，减压阀的输出压力稳定性直接决定下游管路与终端设备的运行安全，而蜗轮蜗杆传动副作为手动减压阀的核心力矩传递部件，其结构合理性直接影响阀门调节的操作手感、调压精度与长期运行可靠性。这款蜗轮结构是针对中小通径手动减压阀的操作端定制设计，核心作用是将阀杆输入的旋转运动做90度换向，同时通过蜗轮蜗杆的大传动比特性放大力矩，让操作人员无需借助额外加力杆，就能克服阀瓣前后的流体压差阻力，平稳完成调压操作，避免小力矩硬掰导致的阀杆变形、密封面磨损问题。

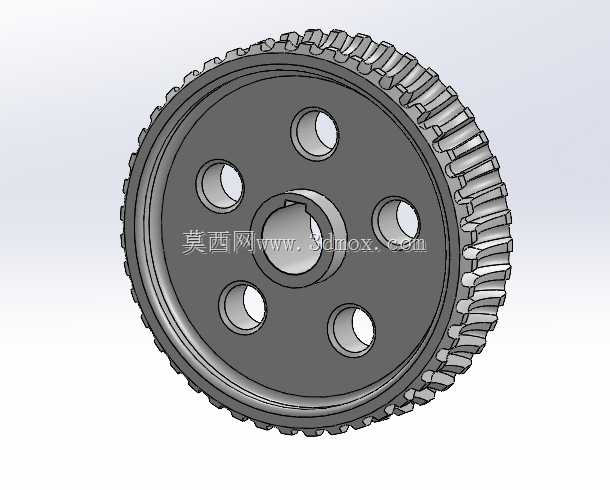

　　从结构设计逻辑来看，这款蜗轮采用了辐板式轻量化结构，轮体中心设置带键槽的安装孔，直接与减压阀的阀杆配合传递扭矩，键槽的尺寸匹配常规中小通径减压阀阀杆的标准平键规格，安装时无需额外加工适配，直接套入阀杆后通过端盖压紧即可完成固定。轮体上均匀分布的六个圆形减重孔，并非随意开设，孔位的分布半径、孔径大小都经过受力校核，在保证轮体整体抗弯、抗扭强度满足最大操作力矩要求的前提下，尽可能降低轮体自身重量，减少阀杆端的附加径向载荷，避免长期运行中阀杆出现偏磨导致的密封泄漏问题。轮缘的齿形采用渐开线圆柱蜗杆配套的蜗轮齿形，齿向带有匹配蜗杆导程角的倾斜角度，啮合时齿面接触为线接触，相比直齿轮传动承载能力更高，传动过程更平稳，调压时不会出现卡顿、跳齿的问题，同时蜗轮蜗杆副自带的自锁特性，能在调压完成后锁定阀位，避免管路流体脉动冲击导致阀位自行偏移，保证输出压力的稳定性。

　　从安装边界来看，这款蜗轮的外径尺寸匹配常规手动减压阀的操作腔内部空间，齿顶圆与阀腔内壁预留了足够的安全间隙，不会出现轮齿刮蹭腔壁的问题；轮体的轴向厚度经过优化，安装后不会与腔体内的密封件、限位结构发生干涉，适配的蜗杆轴安装孔位与常规减压阀的操作轴安装位完全对齐，无需对原有阀体结构做修改就能直接替换原有传动件。在实际工况应用中，这类蜗轮不仅用于减压阀，也可适配同规格的截止阀、节流阀等需要90度换向传力的手动阀门，尤其适合安装空间有限、操作端无法直接沿阀杆轴向布置的管路场景，通过蜗轮蜗杆的换向特性，可将操作手轮布置在便于人员操作的侧面位置，降低现场操作的难度。

　　设计过程中，齿部参数的匹配是核心重点，齿形的模数、齿数、导程角都经过啮合仿真验证，保证与对应蜗杆啮合时的重合度满足传动要求，避免出现根切、齿面接触应力过大的问题，齿面的粗糙度要求也匹配传动件的运行需求，减少啮合过程中的磨损，延长部件的使用寿命。轮体的材质适配常规阀门的使用工况，可采用铸锡青铜或者球墨铸铁加工，兼顾耐磨性与结构强度，针对有腐蚀介质的管路场景，也可通过更换材质适配防腐要求。在装配环节，这款蜗轮的中心孔与键槽的公差采用过渡配合设计，既保证安装时能顺利套入阀杆，又能避免配合间隙过大导致的传动回程差，保证调压操作的精度，操作人员转动手轮时的动作能精准传递到阀瓣，不会出现空程导致的调压不准问题。
