水泥输送用长条形空气滑块结构设计

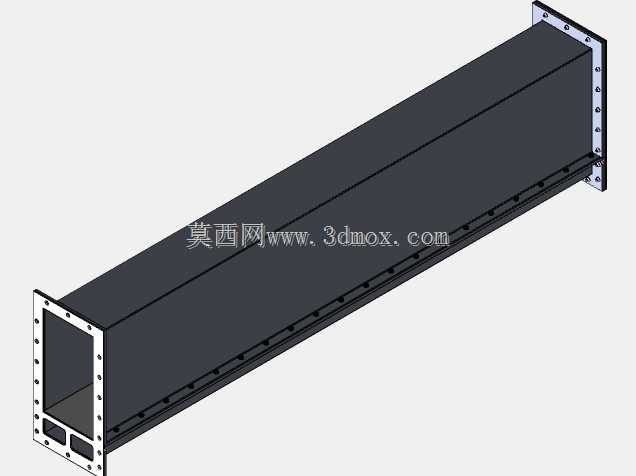

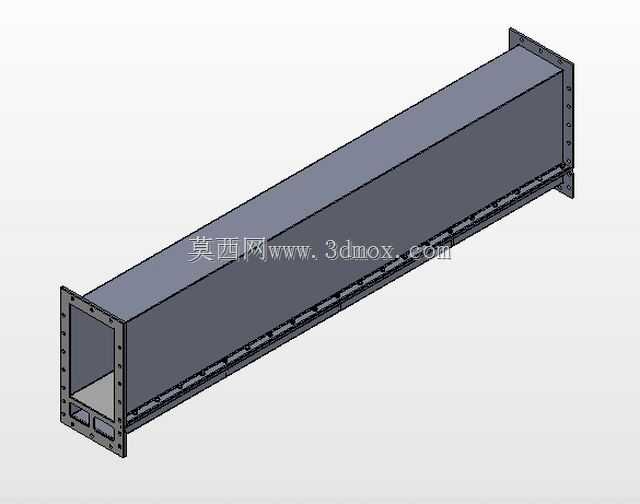

　　在散装水泥中转、生产车间物料输送的场景里，这类长条形空气滑块是气力输送系统里的核心承托导料部件，区别于普通的溜槽结构，它依靠底部通入的低压空气在槽体内部形成均匀气膜，让粉状水泥呈现流态化状态，顺着槽体倾斜角度完成无动力或微动力输送，全程不会出现物料卡堵、结拱的问题，尤其适配长距离水平或小倾角的水泥输送工况，常见于水泥库底出料、搅拌站粉料配料、散装水泥装车的输送链路中。从结构设计逻辑来看，整个滑块采用矩形截面的长槽形式，截面尺寸经过流态化风速核算，保证槽内风速维持在水泥粉料流态化的合理区间，既不会因为截面过小导致风速过高扬起过多粉尘，也不会因为截面过大造成风量浪费、物料沉积。

　　槽体两端采用带螺栓孔的法兰连接结构，法兰面的平面度公差控制在合理范围，安装时配合密封垫片就能和上下游的输送设备、供风装置紧密连接，避免输送过程中漏风、漏料的问题。槽体底部沿长度方向布置了等间距的安装支耳，支耳上的安装孔预留了一定的调节余量，现场安装时可以根据实际支架的位置微调固定点，补偿土建施工的安装误差，不需要额外在现场对槽体进行打孔焊接，降低现场安装的工作量。槽体内部的透气层安装位置经过反复校核，保证透气层上方的料层厚度均匀，压缩空气从透气层均匀溢出后，能在整个槽宽范围内形成稳定气膜，不会出现局部透气量过大造成物料穿孔、局部透气量不足造成物料沉积的问题。整个槽体的侧板采用折弯成型工艺，折弯处的圆角半径根据板材厚度匹配，避免折弯处出现应力集中导致长期使用过程中变形，侧板与底板、法兰的连接采用连续焊接，焊缝打磨平整后做防锈处理，适应水泥车间多粉尘、有一定湿度的工作环境。长度方向的直线度公差严格控制，保证物料在槽内流动时不会因为槽体变形出现局部阻力增大的问题，两端法兰的端面与槽体轴线的垂直度也做了相应公差要求，避免对接时出现错位造成的通径减小、风阻增大问题。

　　在实际选型应用中，这类空气滑块可以根据现场的输送距离、输送产量调整长度与截面尺寸，本次设计的200x2000规格适配每小时数十吨的水泥输送量，既可以单段使用，也可以多段通过法兰拼接组成更长的输送线路，拼接时只需要保证各段槽体的同轴度与密封性能，就能稳定运行。日常维护过程中，只需要定期检查透气层的磨损情况、法兰连接的密封情况，不需要复杂的维护操作，相比螺旋输送机、斗式提升机这类机械输送设备，它没有转动部件，运行故障率极低，能耗也仅为机械输送设备的几分之一，非常适合粉状物料的长距离输送场景。

　　设计过程中还充分考虑了加工工艺性，所有板材都采用常规厚度的冷轧钢板，不需要特殊的定制材料，法兰、支耳都是标准件或常规切割件，普通的机械加工厂就可以完成加工，不需要专用的加工设备，有效控制了制造成本。槽体的外部可以根据现场安装需求加装观察口、检修口，方便运行过程中观察物料的流动状态，出现异常时可以快速打开检修口排查问题，不需要拆解整个槽体。供风接口的位置设置在槽体侧面的风室段，接口尺寸匹配常规的低压通风管道，现场配管时可以直接对接，不需要额外做变径处理。
