外螺纹焊接式管路连接端头结构

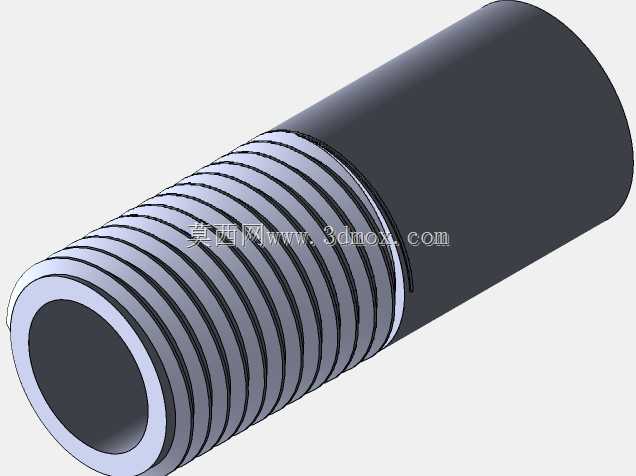

　　这类外螺纹焊接式端头是流体管路系统里极为常见的连接构件，日常在工业给排水、液压动力回路、压缩空气输送、低压燃气配送等场景中都能见到它的身影，核心作用是实现不同管径管路之间的刚性过渡连接，一端通过焊接工艺与对应规格的金属管路熔接固定，另一端依靠标准外螺纹与带内螺纹的阀件、仪表、快接接头实现可拆卸装配，兼顾焊接连接的密封可靠性与螺纹连接的拆装便利性。从结构设计逻辑来看，端头整体采用中空等径筒体结构，内部流道全程做等径平滑过渡，没有突兀的变径台阶，能最大程度降低流体流经时的局部阻力损失，避免介质在接头位置形成紊流、压降或者杂质沉积，尤其适合输送带微小固体颗粒的流体介质，减少长期运行过程中的流道磨损风险。外螺纹段采用标准管螺纹牙型设计，牙顶与牙底的配合公差经过严格控制，装配时配合生料带、密封胶或者金属密封垫圈就能实现足够的静密封强度，能承受常规工业管路的工作压力，不会在长期振动、温度交变的工况下出现螺纹松脱或者介质渗漏问题。螺纹段与光筒焊接段之间设计有清晰的退刀结构，既方便螺纹加工工序的退刀操作，也能作为装配时的定位基准，安装时可以清晰判断螺纹拧入的深度，避免拧入过深顶坏对面阀件的密封面，或者拧入深度不足导致连接强度不够。

　　光筒段的外径与对应焊接管路的外径保持一致，焊接作业时可以直接与管路对口，不需要额外加工坡口适配，现场安装时能大幅降低焊工的操作难度，焊缝成型均匀一致，焊接后的连接强度能达到与母材等强的水平，承受管路的轴向拉力与径向振动时不会在焊缝位置出现断裂。从安装边界来看，这类接头覆盖3/4英寸到3英寸的常用管路通径规格，不同规格对应的螺纹长度、光筒段长度、整体外径都有对应的尺寸规范，设计选型时不需要额外调整结构尺寸，直接匹配对应通径的管路与阀件即可。

　　建模过程中，螺纹段的牙型采用螺旋扫描特征生成，严格还原标准管螺纹的牙距、牙型角与锥度参数，光筒段与螺纹段的衔接位置做了微小的圆角过渡，避免应力集中，在承受管路内压或者外部载荷时，衔接位置不会出现应力开裂问题。实际应用中，这类接头经常搭配减压阀、截止阀、球阀等阀件使用，安装在阀件的进出口端，作为阀件与外部管路的过渡连接部件，相比一体式的焊接阀件，这种分体式的连接端头在阀件损坏需要更换时，只需要拧开螺纹连接部分就能拆下阀件，不需要切割管路重新焊接，能大幅降低后期设备维护的工作量与成本。

　　针对不同的输送介质，这类接头可以选用碳钢、不锈钢、铜合金等不同材质加工，三维建模时的结构参数完全通用，只需要调整材质属性就能适配不同的工况需求，不需要改动整体结构尺寸。建模时还特意还原了加工过程中形成的微小工艺倒角，所有锐边都做了合理的倒钝处理，既符合实际机械加工的工艺要求，也能避免安装作业时锐边划伤操作人员。流道内壁的粗糙度按照工业管路的常规要求设置，不会因为内壁过于粗糙增大流体阻力，也不会因为过高的粗糙度要求增加不必要的加工成本。在管路系统布局设计时，这类接头的占用空间非常规整，没有突出的额外结构，在管路密集排布的阀组、设备舱内部，不会和相邻的管路、构件产生安装干涉，布局时只需要预留出螺纹拧入的操作空间即可，不需要额外预留过大的安装余量，能有效提升管路系统的空间利用率。
