高精度游标卡尺工业测量工具三维设计

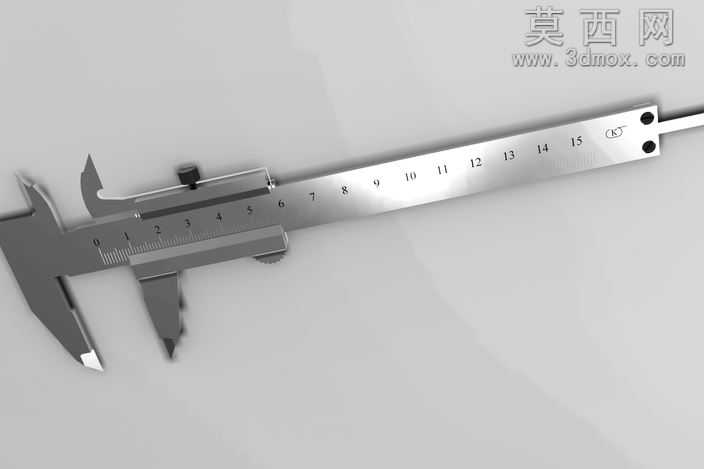

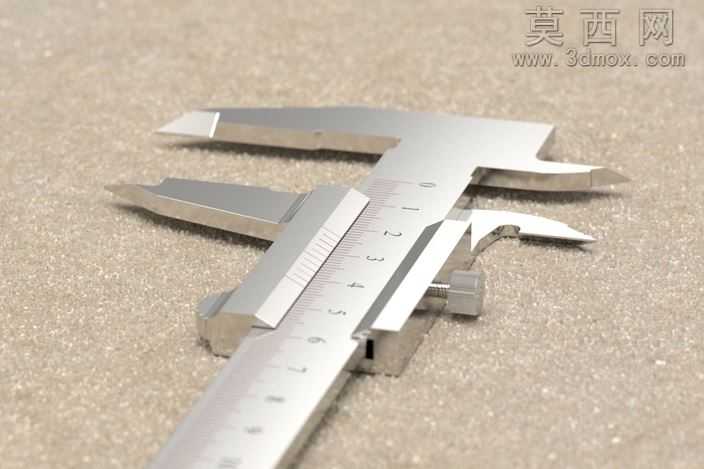

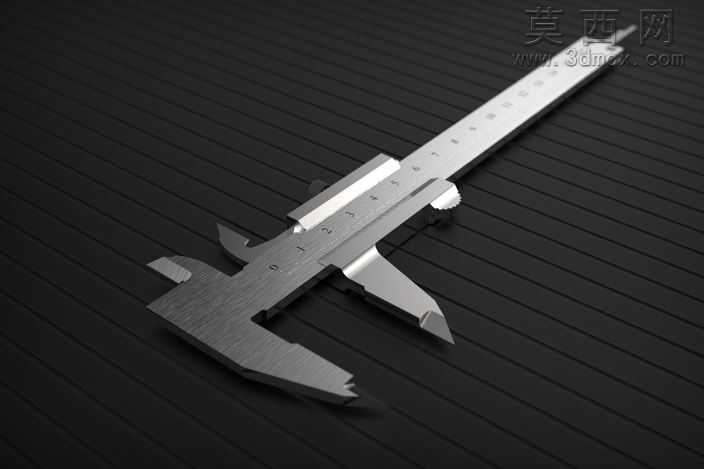

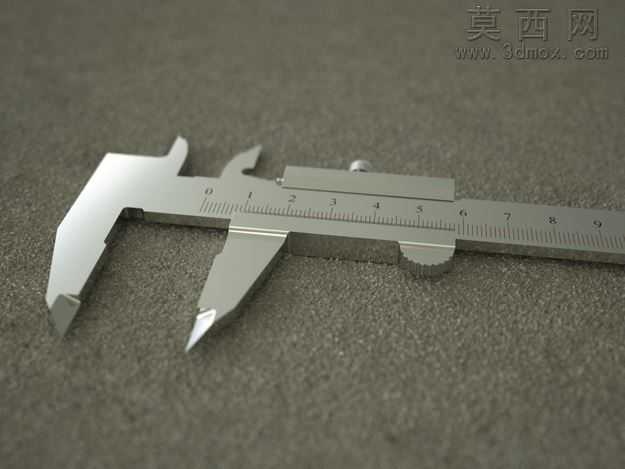

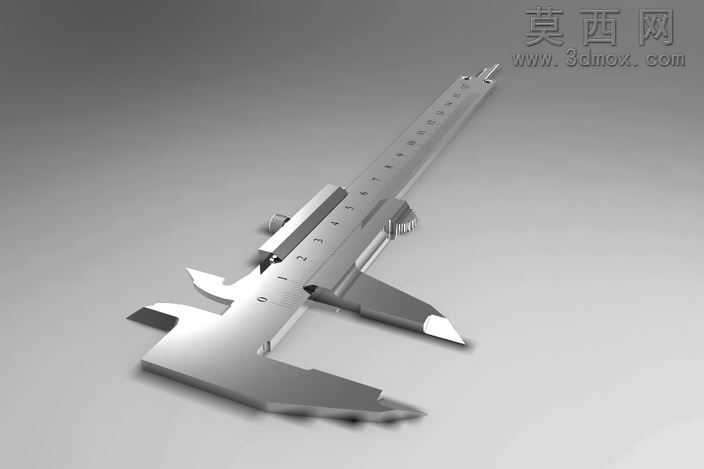

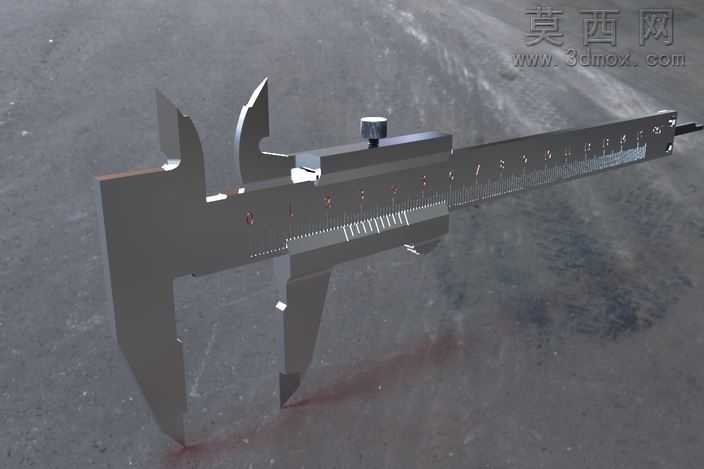

本作品为游标卡尺的三维参数化建模设计成果，建模过程严格遵循机械量具的实际生产制造标准，完整还原了游标卡尺的全部功能结构与外观细节。建模阶段以实际游标卡尺的测绘尺寸为基准，在三维建模环境中先完成主尺本体的基础轮廓搭建，通过拉伸、切除等基础特征命令构建主尺的刻度基准面、内外测量爪的基础形态，同时预留出游标滑动的导轨槽结构，保证主尺的直线度与结构强度符合真实量具的力学要求。针对游标滑动组件，建模时重点还原了滑动副的配合间隙，通过精确的尺寸约束控制游标框与主尺导轨的配合公差，既保证滑动过程的顺畅无卡顿，又避免间隙过大导致的测量误差，同时完成了深度测量杆、锁紧螺钉、微调装置等附属结构的细节建模，每一处倒角、退刀槽、防滑纹理都按照真实产品的工艺要求进行特征构建，没有遗漏任何功能性结构。材质与渲染阶段，针对卡尺的金属主体部分，采用哑光不锈钢材质进行参数调试，调整金属粗糙度、反射率参数还原量具表面经过磨削加工后的细腻金属质感，刻度线部分通过贴图与凹凸特征结合的方式，还原蚀刻刻度的清晰立体感，锁紧螺钉等小零件单独赋予金属材质，区分不同部件的材质差异，渲染时采用柔和的工业产品布光方案，多角度展现卡尺的结构形态与金属质感，避免过度反光影响结构细节的展示。设计过程中重点考量了卡尺的功能结构合理性，内外测量爪的测量面平行度、深度测量杆与主尺的同轴度都通过建模阶段的几何约束进行保证，整体模型结构完整，可直接用于产品展示、结构教学、虚拟装配等多种场景，完整还原了这款经典精密测量工具的全部结构特征与工业美感。
