机械式百分表测量指示工具三维建模作品

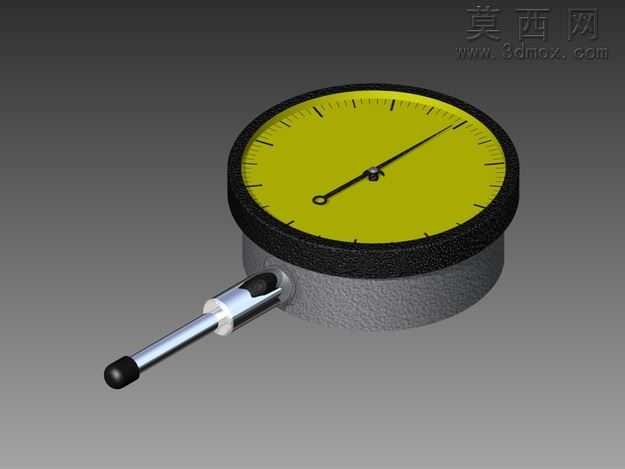

本作品为机械式百分表的三维建模成果，建模过程中严格遵循实物百分表的结构比例与外观特征，先通过草图绘制勾勒出表体、测杆、表盘三大核心部分的轮廓基准，针对表圈的防滑滚花纹理，采用阵列特征结合纹理映射的方式还原真实触感细节，避免了生硬的贴图效果。测杆部分还原了可伸缩的滑动结构特征，端部的硬质合金测头做了单独的材质区分，金属杆身的镀铬光泽通过调整材质反射参数实现，还原了实物表面的高光与磨砂过渡效果。表盘部分采用分层建模思路，底层的黄色哑光表盘基底做了细微的颗粒质感处理，模拟真实表盘的漆面效果，刻度线通过环形阵列精准排布，每一条刻度的长度、粗细都严格对应实物百分表的刻度规范，指针部分做了金属烤蓝的材质效果，中心的固定轴帽还原了金属抛光的亮面质感。表体外壳采用铸铁质感的材质设置，表面做了细微的凹凸纹理模拟铸造壳体的粗糙触感，表圈的黑色橡胶包边部分调整了材质的粗糙度与反光度，还原橡胶材质的哑光吸光特性。渲染阶段采用三点布光方案，主光源从侧上方打亮表盘与测杆的核心展示面，辅光源弱化阴影区域的死黑问题，轮廓光勾勒表体边缘提升立体感，背景采用中性灰色调突出百分表本身的结构细节，整体渲染效果真实还原了实物百分表的视觉质感。建模过程中充分考虑了百分表的实际装配逻辑，测杆与表体的连接部位、表圈与壳体的配合缝隙都做了符合实际生产装配的细节处理，没有出现结构穿模、比例失调的问题，既保证了外观的高度还原，也体现了机械式百分表的经典结构设计特点，可作为机械测量工具类建模的参考案例，也可用于机械教学、量具展示类场景的素材使用。
