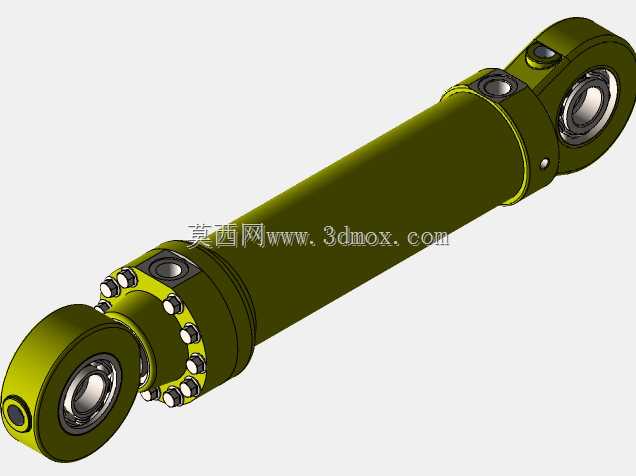

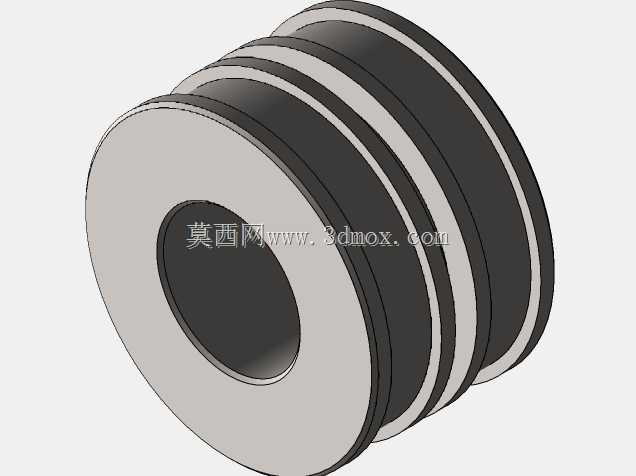

双耳环铰接式重载液压油缸三维结构

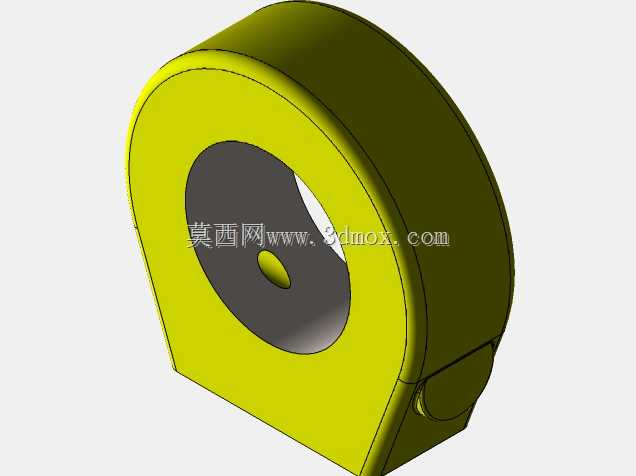

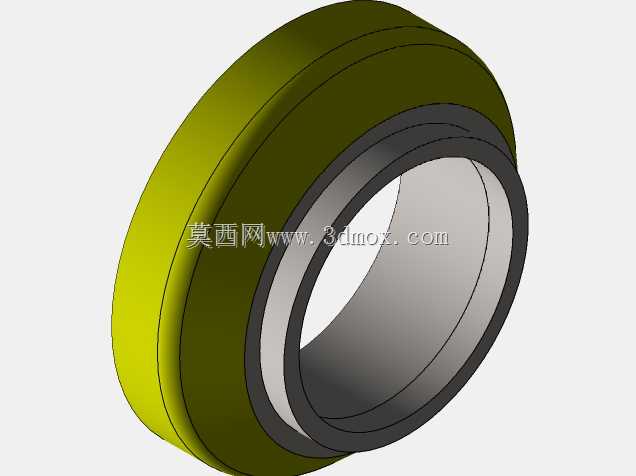

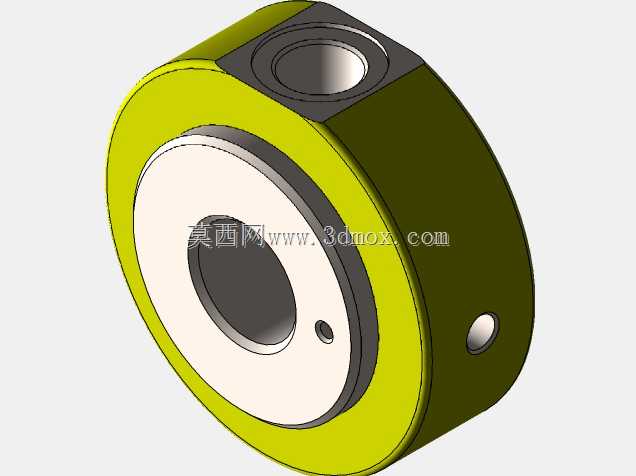

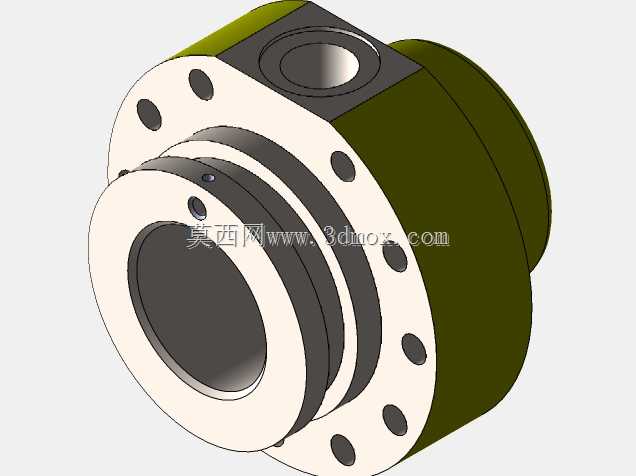

　　这款双耳环铰接式油缸的结构设计，首先要匹配工程机械作业时的复杂受力工况，毕竟在挖掘机斗杆驱动、装载机举升回路、混凝土泵车臂架变幅这类场景里，油缸不是单纯承受轴向推力，作业过程中频繁的偏载、冲击载荷会持续作用在缸体与连接端，所以两端的铰接耳环都集成了向心关节轴承结构，允许安装端存在小角度的摆动偏差，避免活塞杆承受径向弯矩导致密封件偏磨、杆体拉伤。从结构细节来看，缸筒与缸盖的连接采用了螺栓法兰紧固形式，沿缸盖周向均匀布置的高强度螺栓能提供足够的预紧力，保证高压工况下缸筒与缸盖结合面不会出现渗油，同时这种连接形式也方便后期拆解更换密封件，相比螺纹连接的缸盖，在大缸径重载型号上不会出现螺纹咬合、拆解困难的问题。

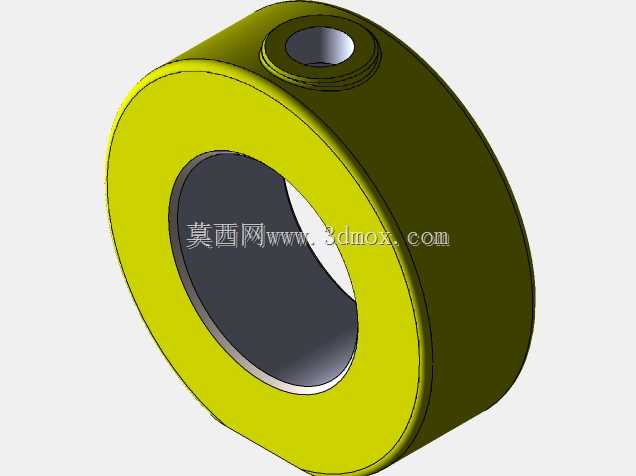

　　缸体上预留的油口位置做了加厚凸台处理，油口轴线垂直于缸筒轴线，焊接凸台时做了去应力处理，避免长期高压脉冲载荷下油口焊缝出现疲劳裂纹。活塞杆表面做了硬化处理，配合导向套上的耐磨环与组合密封，能在多粉尘的户外作业环境下阻挡杂质进入缸筒内部，减少密封件的磨损失效。设计过程中首先要确定安装距的边界，也就是油缸完全缩回时两个耳环铰接中心的距离，这个尺寸直接决定了配套主机的安装空间是否匹配，同时要核算完全伸出时的行程余量，避免活塞运动到行程端点时出现机械碰撞，通常会在缸盖内部预留缓冲间隙，配合缓冲套结构降低行程末端的冲击。两端耳环的轴承孔径要匹配主机上的铰接销轴尺寸，轴承的宽度也要对应销轴的受力长度，避免局部压应力过大导致轴承过早磨损。

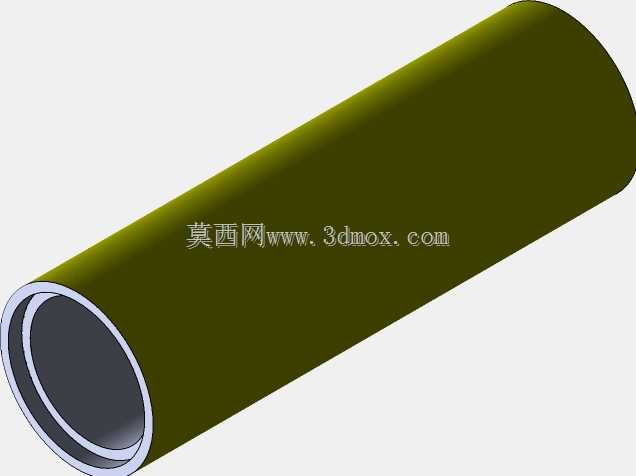

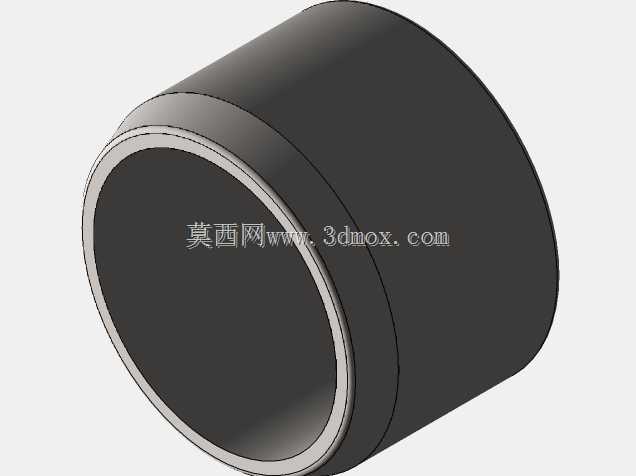

　　缸筒的壁厚计算要结合额定工作压力、材料屈服强度做安全系数校核，重载工况下安全系数通常要留到3倍以上，避免过载时缸筒出现鼓胀变形。导向套的长度要足够，保证活塞杆伸出最大行程时仍有足够的支撑长度，减少活塞杆伸出时的挠度，避免杆体刮蹭缸盖内壁。在实际选型适配时，还要注意油缸的最小转弯半径，也就是当油缸摆动到极限角度时，缸体外壁不会和主机上的相邻结构件发生干涉，尤其是在臂架类设备的铰接点附近，结构件排布紧凑，必须在三维装配环境下做全行程的干涉检查，模拟油缸从完全缩回到完全伸出的整个运动过程，核对每一个角度下缸体、耳环、油口接头和周边结构的间隙，预留出至少10mm的安全间隙，避免作业过程中因为结构变形导致部件碰撞。

　　另外油口的连接形式要匹配液压管路的接头规格，通常会采用标准公制细牙螺纹或者法兰连接，保证高压下的密封可靠性，油口的方向也可以根据实际布管需求调整，避免管路出现过度弯折导致通流面积减小、压损增大。这款油缸的结构属于典型的双作用单活塞杆液压缸，两腔进油分别实现活塞杆的伸出与缩回动作，无杆腔的作用面积更大，能提供更大的推拉力，适合重载举升、推压类的作业场景，有杆腔作用面积小，缩回时的速度更快，能提升作业循环效率。在建模过程中，所有的密封槽尺寸、螺栓孔位置、轴承安装位都严格遵循对应的液压元件行业标准，保证模型导出的工程图可以直接用于生产加工的参考，每一个倒角、退刀槽的细节都做了还原，比如活塞杆与活塞连接的锁紧螺母位置、螺栓头的沉台深度、油口的倒角尺寸，都和实际加工要求一致，不会出现无法落地的理想化结构。
