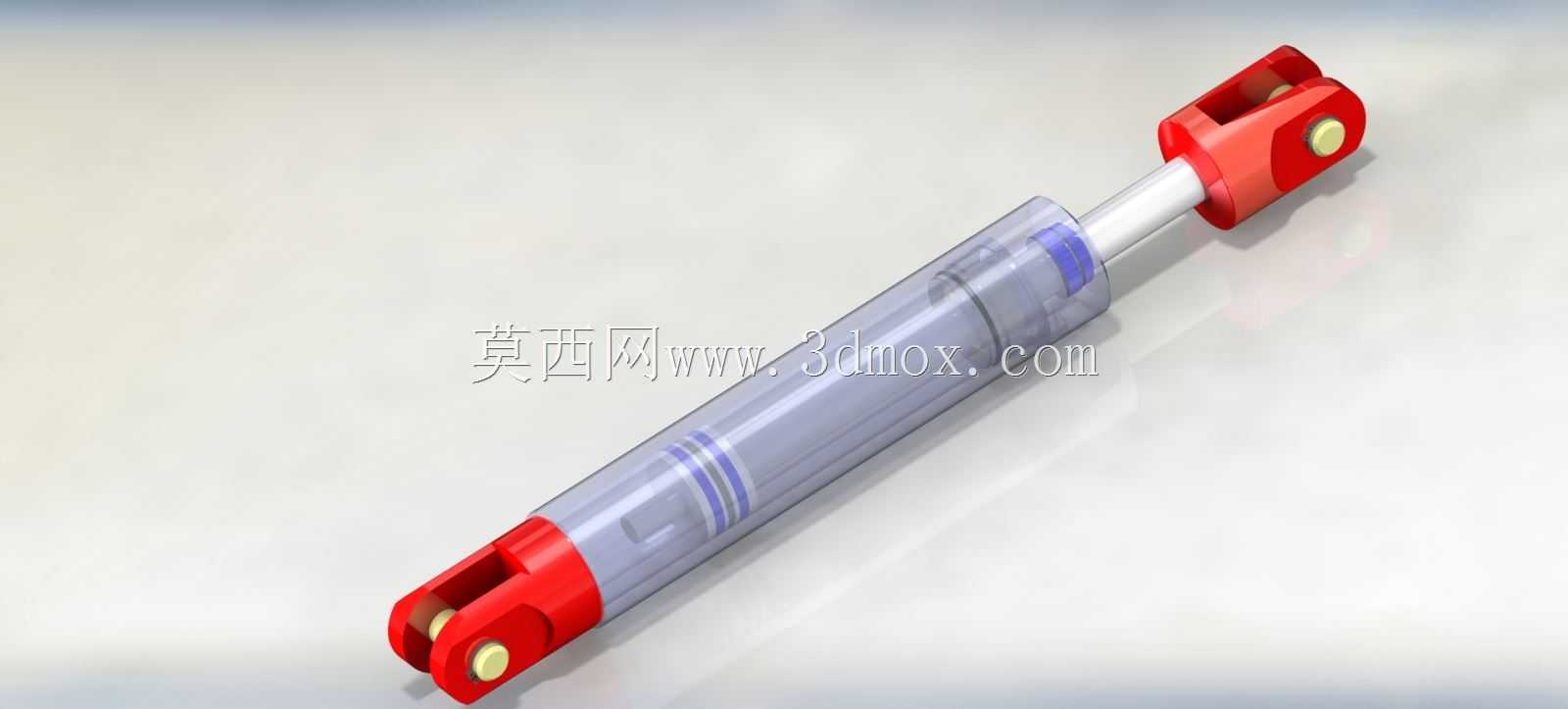

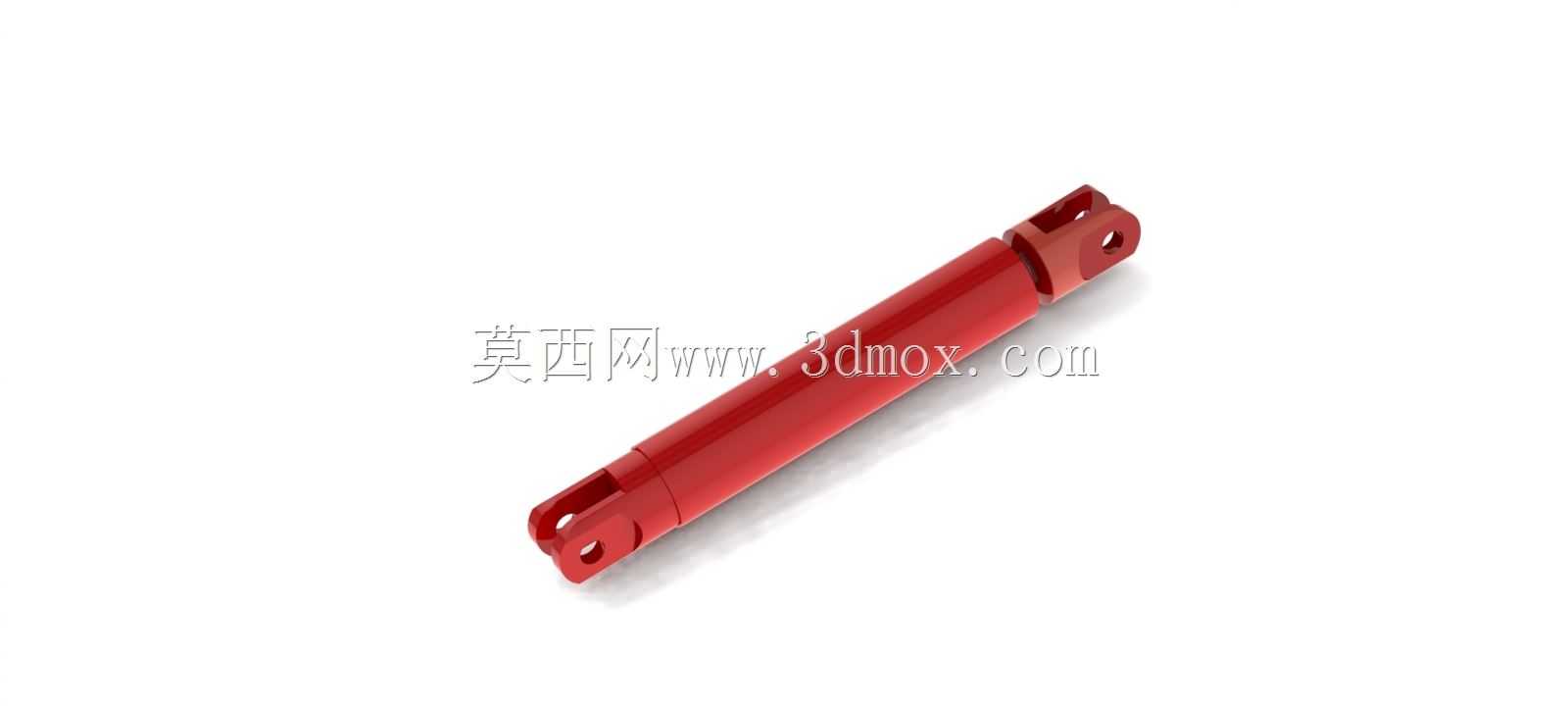

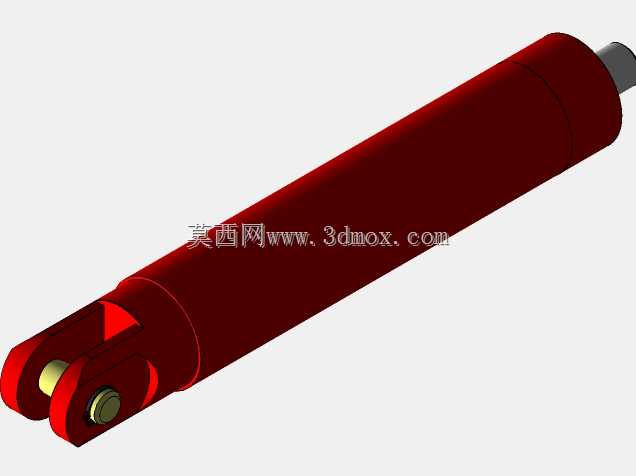

双耳环铰接式液压油缸结构设计

　　在工程机械、重型装备、工业自动化产线的液压驱动回路里，这类双耳环铰接结构的油缸是非常常见的直线执行元件，和法兰安装、脚座安装的油缸不同，两端铰接的安装形式允许缸体在工作过程中随负载端的摆动产生小幅角度偏转，不会因为安装同轴度偏差或者负载运动轨迹的弧线变化产生侧向憋劲，能大幅降低活塞杆的偏磨风险，延长密封件的使用寿命。从实际应用场景来看，这类结构的油缸常被用在工程机械的工作装置驱动、专用设备的工装夹紧、物流装备的举升机构、环卫车辆的作业机构上，比如装载机的动臂驱动、垃圾压缩车的推板驱动、自动化生产线的工件顶升变位，都能看到同结构油缸的身影。

　　从功能特性上看，这款油缸为单杆双作用结构，上下两腔分别通压力油即可实现活塞杆的伸出与缩回动作，两端的耳环内孔为铰接安装位，安装时需要配套对应尺寸的铰接销轴，同时要在销轴和耳环内孔之间加装自润滑轴套或者滚动轴承，降低铰接位置的转动摩擦阻力，避免长期摆动造成的孔位磨损。缸筒部分采用无缝钢管精加工而成，内孔经过珩磨处理，表面粗糙度控制在合理区间，保证活塞密封件在往复运动时不会被内壁刮伤，同时减少内泄漏，提升容积效率。活塞杆表面经过淬火后镀硬铬处理，硬度足够应对户外工况的砂石磕碰，镀铬层的防锈能力也能适应潮湿、多粉尘的作业环境，避免活塞杆锈蚀拉伤密封件导致漏油。

　　设计这类油缸的时候，首先要匹配整个液压系统的工作压力，根据需要的输出推力和拉力计算缸筒内径、活塞杆直径，确定壁厚的时候要结合材料的许用应力，考虑耐压余量和爆破压力安全系数，不能只按额定工作压力刚好算够壁厚，要预留足够的安全冗余应对系统的压力冲击。然后是安装距的确定，要结合负载的运动行程，计算油缸完全缩回时的最短安装距、完全伸出时的最长安装距，避免出现行程到位时缸体和负载结构干涉，或者缩回时活塞杆退回到位撞击缸底的问题。两端耳环的孔位同轴度是加工和装配时的重点控制项，如果两个耳环孔的轴线平行度超差，安装后油缸会被强制别住，往复运动时阻力会急剧增大，不仅会造成密封件早期磨损，还可能导致活塞杆弯曲变形。

　　密封结构的选型也需要结合工况调整，常规工况下采用活塞组合密封、活塞杆防尘圈+斯特封的组合就能满足要求，如果是高温或者低温工况，还要更换对应耐温等级的密封材质，避免密封件过早老化失效。缸筒和缸盖、缸底的连接形式根据压力等级选择，中低压工况可以采用螺纹连接，高压工况则更适合法兰连接，保证连接强度足够，不会在压力冲击下出现连接松脱。油口的位置和尺寸要结合管路布置确定，通常设置在缸底和缸盖的侧面，避免安装后和周边结构件干涉，同时要预留足够的管路安装操作空间，方便后期维护时拆换油管。

　　在做设备选型和三维装配校核的时候，要重点关注几个安装边界：首先是油缸的最大外径，要确认在摆动范围内不会和周边的结构件、管路、线缆产生刮碰；其次是两端铰接点的位置公差，安装支座的铰接孔轴线要和油缸耳环孔轴线保持平行，偏差控制在允许范围内；还有活塞杆伸出时的挠度，长行程油缸水平安装的时候，活塞杆自重会产生下挠，要考虑加装支撑导向结构，避免活塞杆伸出过长后出现下垂刮蹭导向套。另外还要核算负载的运动速度，匹配对应的液压系统流量，避免油缸运动速度过快产生冲击，或者速度过慢影响作业效率，必要时可以在回路中加装平衡阀、节流阀来控制运行平稳性。

　　这类铰接式油缸相比其他安装形式的油缸，最大的优势是对安装误差的补偿能力更强，在负载有摆动需求的机构里不需要额外加装铰接支座，直接通过两端耳环和设备结构连接即可，结构更紧凑，安装维护也更方便。在三维建模过程中，需要把密封槽的尺寸、倒角、退刀槽这些工艺细节都还原出来，不能只做外形示意，否则后续出工程图或者做装配干涉检查的时候会出现偏差，比如导向套和活塞杆的配合间隙、活塞和缸筒的配合公差，这些细节都会影响实际加工出来的产品性能。建模时还要注意把油口的螺纹规格、铰接孔的尺寸公差标注清楚，方便后续采购标准件或者加工零件的时候直接对应参数，减少反复核对的工作量。
