壁挂式空调滑动安装支撑支架结构

　　在民用及商用暖通安装场景中，壁挂式空调的室内机固定一直是安装环节的核心节点，传统固定式支架往往存在对位难度大、后期检修移位空间不足的问题，这款滑动式空调安装支架正是针对这类现场痛点完成的结构设计。从实际应用场景来看，该支架适配绝大多数常规匹数的壁挂式空调室内机安装需求，可用于家庭卧室、办公室、商业门店等各类需要壁挂固定空调内机的墙面场景，相比传统一体焊接的固定支架，其滑动结构能够在安装完成后仍保留一定的水平调整余量，大幅降低安装时的打孔对位精度要求，也能为后期的管线检修、内机清洁移位留出操作空间。

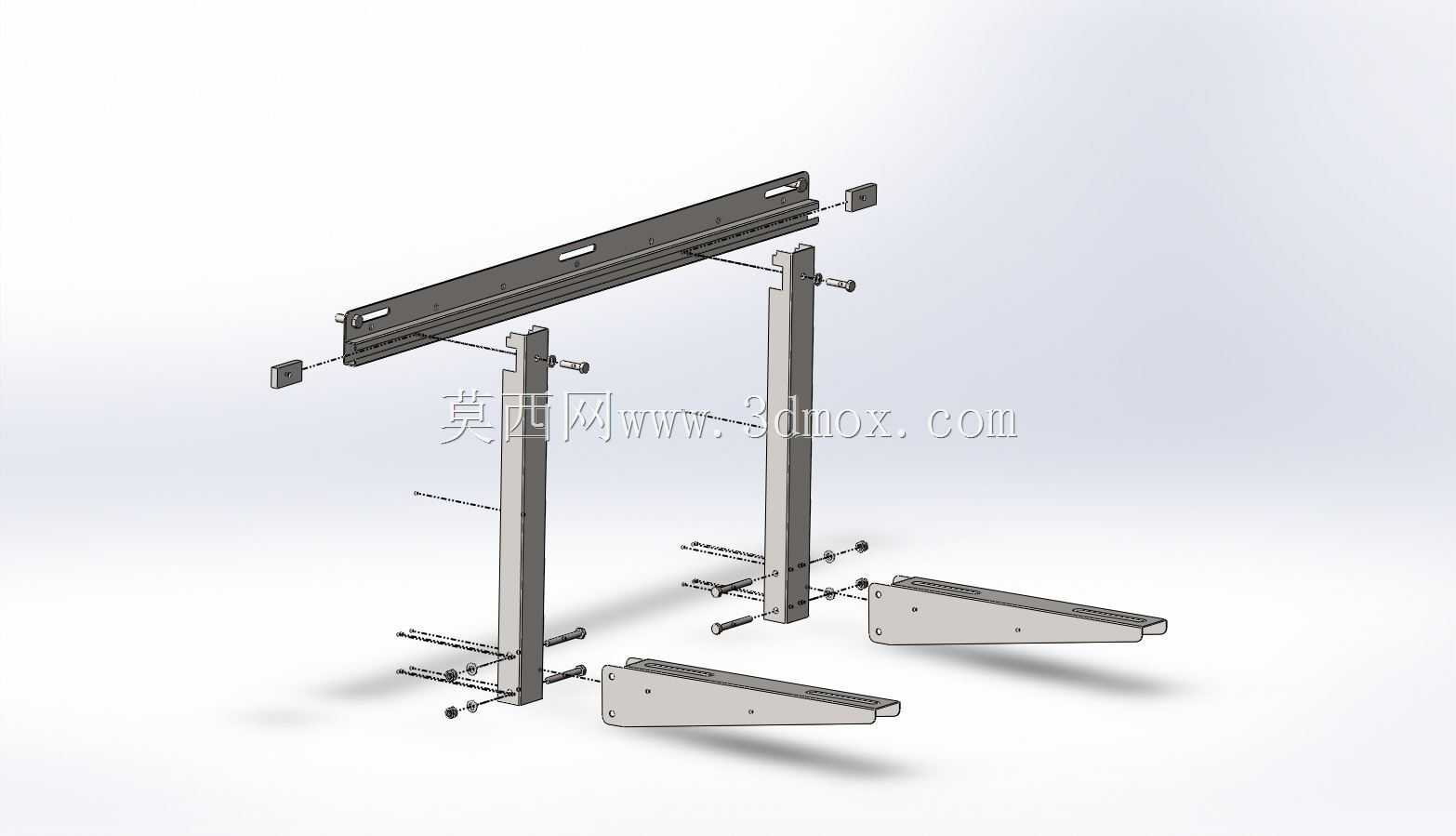

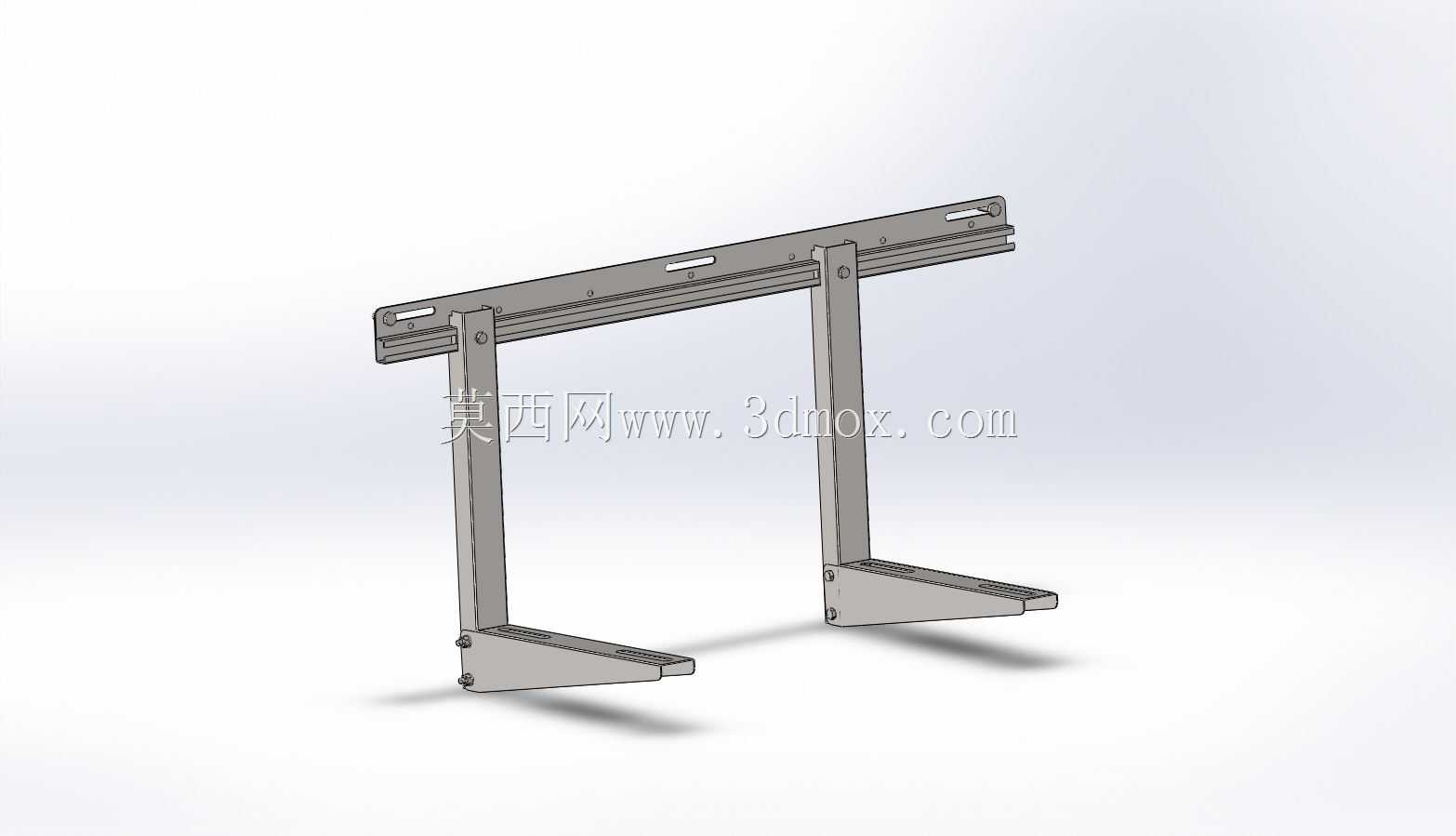

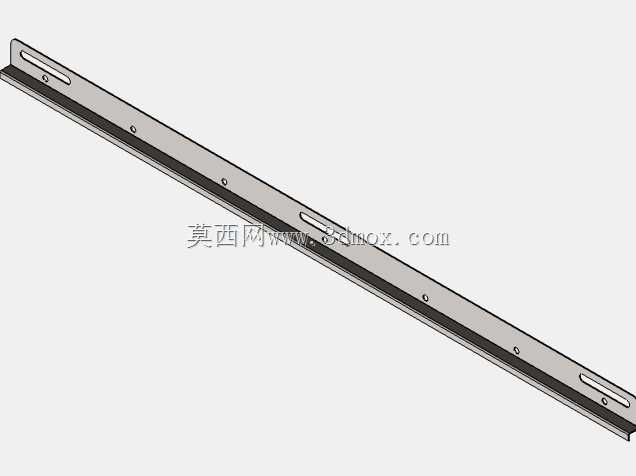

　　从功能特性上看，该支架分为横向承载滑轨与竖向支撑腿两个核心部分，横向滑轨为长条形带腰型孔的型材结构，腰型孔沿滑轨长度方向排布，既可以适配不同墙面的膨胀螺栓打孔间距，也能为上部挂载的空调内机提供水平滑动的调节行程；两根竖向支撑腿通过螺栓组件与横向滑轨连接，支撑腿下部带有向外延伸的托板结构，托板上同样预留固定孔位，可直接承托空调内机的底部壳体，将内机的重量通过支撑腿传递至横向滑轨，最终分散到墙面的各个膨胀螺栓固定点上，避免应力集中导致的墙面破损或者支架变形。

　　设计思路上，这款支架优先考虑了现场安装的容错性，没有采用传统支架的焊死固定结构，而是将横向滑轨与竖向支撑腿设计为可拆装、可滑移的装配式结构，在建模阶段就对各个连接节点的配合间隙做了预留：横向滑轨与支撑腿的连接部位采用间隙配合，支撑腿可沿滑轨的长度方向滑动调整间距，适配不同宽度尺寸的空调内机，不需要针对不同型号的内机单独开模制作支架，大幅提升了支架的通用适配性。托板与支撑腿之间采用折弯一体成型结构，减少焊接工序带来的变形误差，同时在折弯处做了圆角过渡，避免应力集中导致的托板承重断裂问题，所有外露的棱边都做了倒角处理，防止安装过程中划伤施工人员或者空调壳体。

　　从安装边界与尺寸适配角度来说，横向滑轨的总长度覆盖了常规壁挂空调内机的宽度范围，预留的滑动行程可以满足左右各数十毫米的调整量，即使墙面打孔时出现小幅的位置偏差，也可以通过滑动支撑腿的位置来匹配内机的固定孔位，不需要重新在墙面上钻孔破坏墙体。竖向支撑腿的高度经过匹配常规空调内机的挂装高度设计，托板的伸出长度刚好能够承托内机底部的承重筋位，不会与内机背部的管线接头产生干涉；支架整体的承重冗余按照常规壁挂内机重量的三倍做校核，所有连接螺栓的规格、板材的厚度都经过承重验算，在满负载状态下的形变量控制在允许范围内，不会出现长期使用后支架下沉、内机倾斜的问题。

　　实际安装作业时，施工人员可以先将横向滑轨通过膨胀螺栓固定在墙面上，再根据待安装空调内机的宽度调整两根支撑腿的间距，锁紧连接螺栓后将内机挂装在支架上，通过滑轨的余量微调内机的水平位置，确认水平度后再通过托板上的固定孔将内机与支架锁紧，整个安装过程不需要反复测量对位，即使是经验不足的施工人员也能快速完成安装作业。后期需要检修空调内部部件或者更换管线时，只需要松开托板的固定螺丝，就可以沿滑轨将内机向一侧滑动，留出足够的操作空间，不需要将整个内机从支架上拆下，大幅降低了后期维护的操作难度与作业风险。
