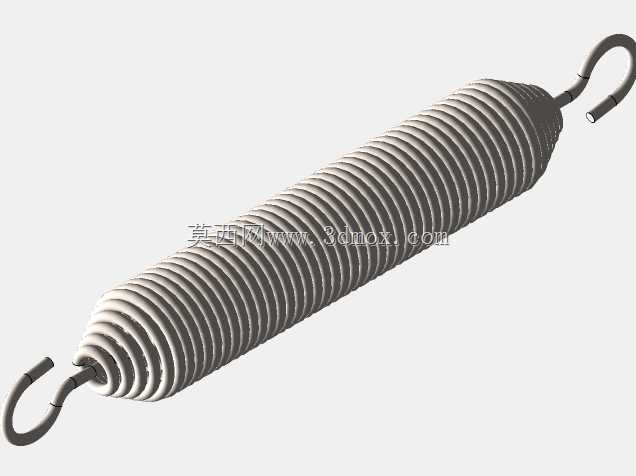

带转环拉伸弹簧结构设计

　　这款两端带转环的拉伸弹簧，是机械结构里常用的弹性储能与复位元件，在减压阀这类流体控制设备里，它承担着阀芯复位、压力反馈平衡的核心作用，日常也广泛出现在各类需要提供轴向拉力、往复复位的机构中，小到家电的门体回弹结构，大到工业设备的张紧机构、阀门的启闭复位组件，都能见到这类结构的身影。

　　从实际使用场景来看，这类带转环的拉伸弹簧和普通闭口挂钩弹簧的核心差异，在于两端的转环结构可以适配不同角度的安装挂点，不会因为安装座的角度偏差导致弹簧本体出现附加扭转应力，很多现场安装时，挂点的加工位置难免存在小角度偏差，如果用固定角度的挂钩，弹簧长期受扭会提前出现应力断裂，而转环结构可以自由转动，始终让弹簧本体只承受轴向拉力，大幅提升使用寿命。在减压阀的结构里，弹簧一端挂接在阀盖的调节座上，另一端挂接在阀芯的联动杆上，当阀后压力升高推动阀芯上移时，弹簧被拉长储存弹性势能，当压力回落时，弹簧释放拉力带动阀芯复位，维持阀后压力的稳定，这时候转环的作用就格外明显——阀芯在运动过程中可能存在微小的径向偏移，转环可以自动适配挂点的角度变化，避免弹簧出现别劲、卡滞的问题。

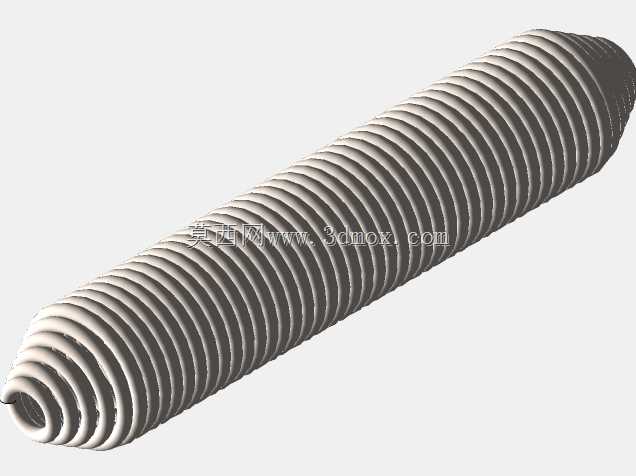

　　设计这类弹簧的时候，首先要确定的是有效圈数和钢丝直径，这两个参数直接决定弹簧的刚度，也就是单位变形量对应的拉力值。弹簧的本体部分采用等节距圆柱螺旋结构，这种结构的刚度线性度好，在有效拉伸行程内拉力和变形量的比值稳定，不会出现刚度突变的情况，非常适合减压阀这类需要精准控制反馈力的场景。两端的转环和弹簧端部的连接采用并圈收口的工艺，也就是弹簧端部的几圈钢丝紧密并紧，再弯折出环体，环体的中心和弹簧轴线保持重合，避免拉伸时出现偏载。环体的内径尺寸要匹配常用的挂接销轴直径，一般会预留0.5-1mm的间隙，保证转环可以灵活转动，同时间隙不会过大导致挂接后出现晃动冲击。

　　从安装边界来看，这类弹簧的安装空间需要预留足够的拉伸行程，首先要测量弹簧的自由长度，也就是无拉力状态下两端转环外侧的距离，然后根据工作时的最大拉伸长度，预留至少10%的余量，避免弹簧被拉到并圈状态——一旦弹簧被拉到各圈完全贴合，不仅刚度会急剧上升导致受力异常，还会造成钢丝的塑性变形，永久失去弹性。安装时两端的挂点要尽量保持在同一条轴线上，虽然转环可以适配小角度偏差，但如果偏差过大，还是会导致弹簧圈之间出现偏磨，缩短使用寿命。另外弹簧的外径尺寸也要和安装腔的内壁预留足够间隙，一般单边间隙不小于2mm，避免弹簧拉伸收缩时和腔壁发生摩擦，造成磨损和额外的阻力。

　　在材料选择上，这类用于减压阀的弹簧一般采用碳素弹簧钢丝或者不锈钢弹簧钢丝，如果是用于普通工况的压缩空气、水介质减压阀，碳素弹簧钢丝经过表面防锈处理就可以满足要求，如果是用于腐蚀性流体或者潮湿工况，就需要选用不锈钢材质，避免锈蚀导致钢丝直径减小、刚度下降，甚至出现断裂失效。弹簧的表面处理一般采用喷丸处理来提升表面压应力，增强抗疲劳性能，再根据工况做镀锌、发黑或者钝化处理，提升防锈能力。

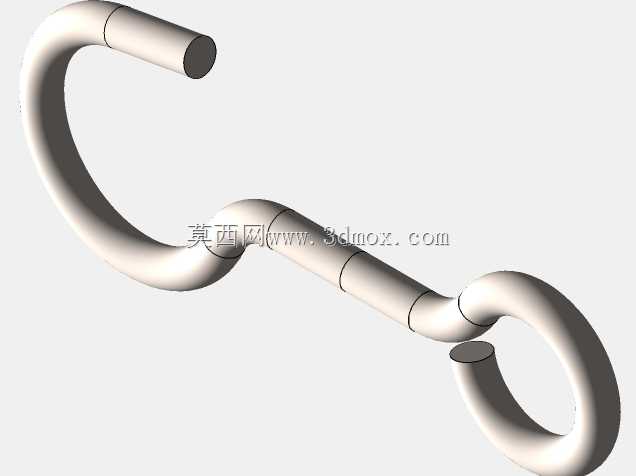

　　实际建模的时候，要注意螺旋线的端部收尾处理，不能让螺旋线直接截断，要做出并圈的过渡段，还原真实的加工工艺，两端的转环弯折处要做圆角过渡，避免应力集中——真实产品里弯折处如果是直角，很容易在反复拉伸的过程中从弯折处断裂，所以建模时的圆角半径一般和钢丝直径保持一致，还原实际的工艺细节。另外转环和弹簧端部的连接位置要做贴合处理，不能出现缝隙，真实加工时这个位置是紧密贴合的，不会有松动间隙。

　　很多新手设计这类弹簧的时候，容易忽略转环的转动自由度，把两端的环和弹簧本体做成固定一体的结构，这样建出来的模型和实际产品的功能不符，用于装配模拟的时候会出现干涉报错，也无法模拟实际工作时的角度自适应效果。还有的会把节距设置成和钢丝直径一样，导致自由状态下弹簧圈就是完全并紧的，这其实是压缩弹簧的参数，拉伸弹簧的自由状态下圈与圈之间是有轻微预紧力的，也就是并紧的状态，只有当拉力超过初拉力之后，圈与圈才会分开，这个初拉力的设置也是拉伸弹簧设计里的重要参数，要根据工作需要的初始拉力来调整，保证在零位状态下弹簧不会出现松旷。
