通风打孔式汽车制动刹车盘结构设计

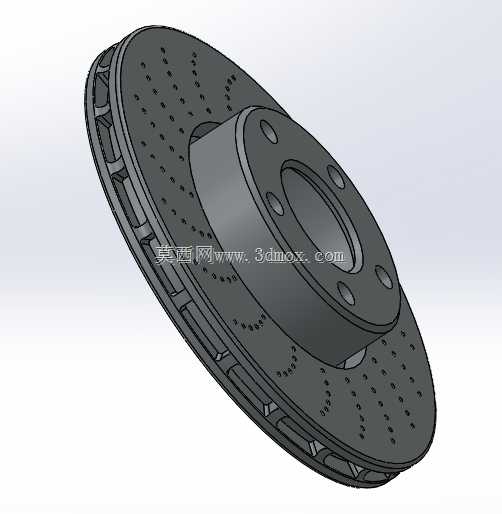

　　在乘用车与轻型商用车的盘式制动系统中，刹车盘是直接决定制动效能与热稳定性的核心摩擦副部件，日常行驶中频繁的制动动作会让刹车盘与刹车片持续摩擦产生大量热量，若热量无法及时散出，会引发热衰退导致制动距离变长，严重时甚至会出现制动抖动、刹车片异常磨损等问题，直接影响行车安全。这款刹车盘采用了主流的通风式双层结构设计，两层摩擦盘面之间设置了径向排布的通风筋条，车辆行驶时车轮转动会带动刹车盘同步旋转，筋条之间的流道会形成离心式气流，将摩擦产生的热量快速带出盘体，相比实心刹车盘散热效率提升40%以上，能够满足连续制动工况下的温度控制需求。

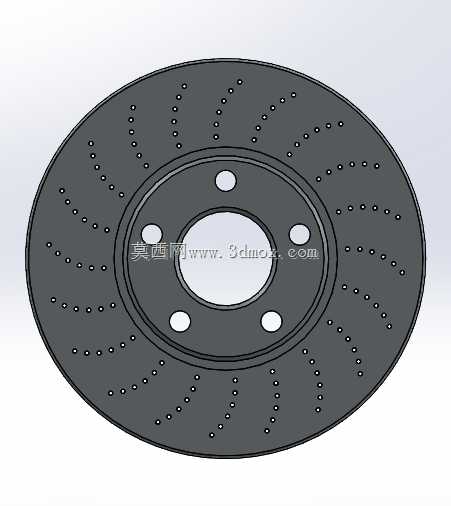

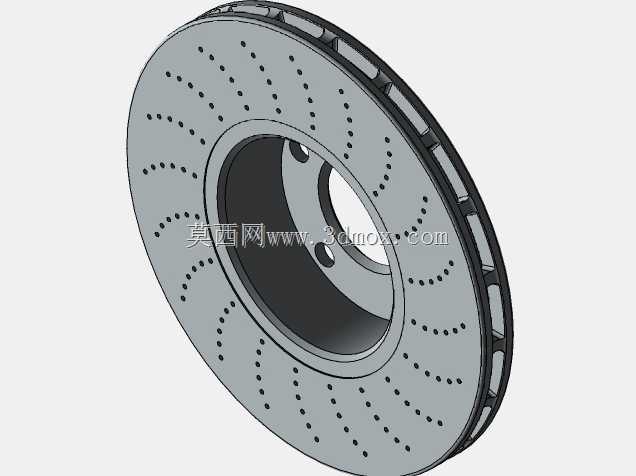

　　摩擦工作面上设计了阵列排布的圆形打孔结构，这类打孔并非单纯的装饰设计，一方面可以在制动时快速排走摩擦面之间的空气，避免形成气膜降低摩擦系数，另一方面在雨天行驶时，打孔能够快速划破摩擦面的水膜，缩短湿滑路面的制动响应时间，同时还能容纳摩擦过程中产生的微小磨屑，减少磨屑在摩擦面之间形成的磨粒磨损，延长刹车片与刹车盘自身的使用寿命。从安装边界来看，刹车盘中心的轮毂安装座设置了均匀分布的螺栓孔，与车轮轮毂的安装螺柱完全匹配，安装座的中心定位孔与轮毂轴头采用间隙配合，保证装配时的同轴度，避免转动时出现偏摆抖动。

　　摩擦盘面的外径尺寸适配主流紧凑型乘用车的15-17寸轮毂规格，安装座的轴向高度与转向节的安装空间匹配，不会与周边的转向拉杆、防尘罩等部件发生运动干涉。设计过程中需要重点控制摩擦盘面的平面度与端面跳动公差，若端面跳动量超过0.05mm，制动时就会出现方向盘抖动的问题，同时通风筋条的排布采用了不等距设计，避免转动时产生特定频率的共振噪音，提升行驶的NVH表现。摩擦面的打孔位置避开了筋条的支撑区域，防止打孔降低盘体的结构强度，在保证散热排水性能的同时，满足高速制动时的抗剪切强度要求。

　　实际装车应用中，这类通风打孔刹车盘多用于家用轿车的前轮制动系统，因为前轮承担了整车70%以上的制动力，热负荷更高，通风打孔结构能够更好地应对城市道路频繁启停、山路长距离下坡等工况的制动需求，相比普通实心盘，连续制动后的温度上升幅度更低，摩擦系数衰减更小，能够保持稳定的制动效能。设计建模时需要重点还原通风道的曲面走向，保证气流能够顺畅通过流道，同时安装孔的位置度公差需要严格匹配轮毂的安装基准，摩擦面的厚度要满足磨损极限的设计要求，保证整个使用寿命周期内的结构强度。
