电梯用单向制动安全机构结构设计

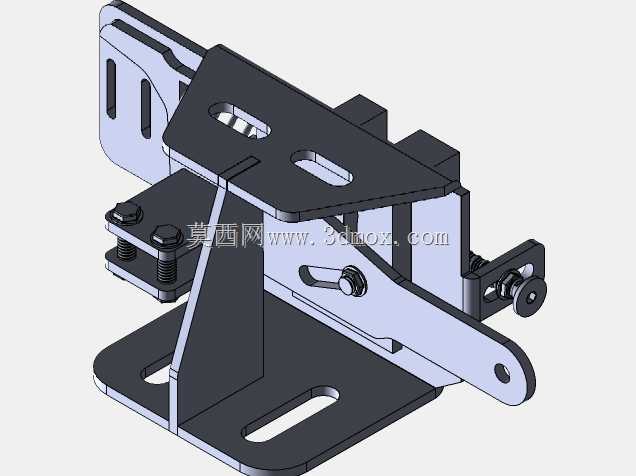

　　在垂直升降类电梯的安全防护体系里，单向制动机构是防止轿厢意外溜车、保障停层精度与乘用安全的核心执行部件，这款单向电梯制动器的结构设计，完全围绕电梯井道内的安装工况与制动逻辑展开，没有冗余的装饰性结构，所有构型都服务于制动动作的可靠性与安装维护的便捷性。从实际应用场景来看，这类制动器主要适配小载重的别墅梯、杂物梯以及老旧电梯的安全改造项目，安装位置通常在轿厢架侧部或者对重架的对应安装位，和电梯导轨直接配合实现制动动作，不需要额外占用井道的顶部或底部预留空间，对井道尺寸的适配性较强。

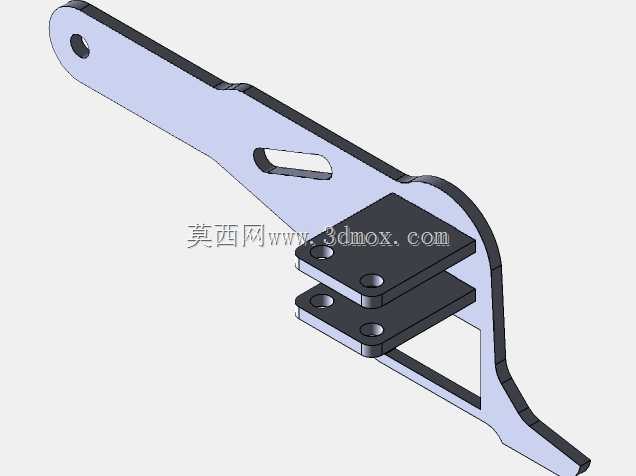

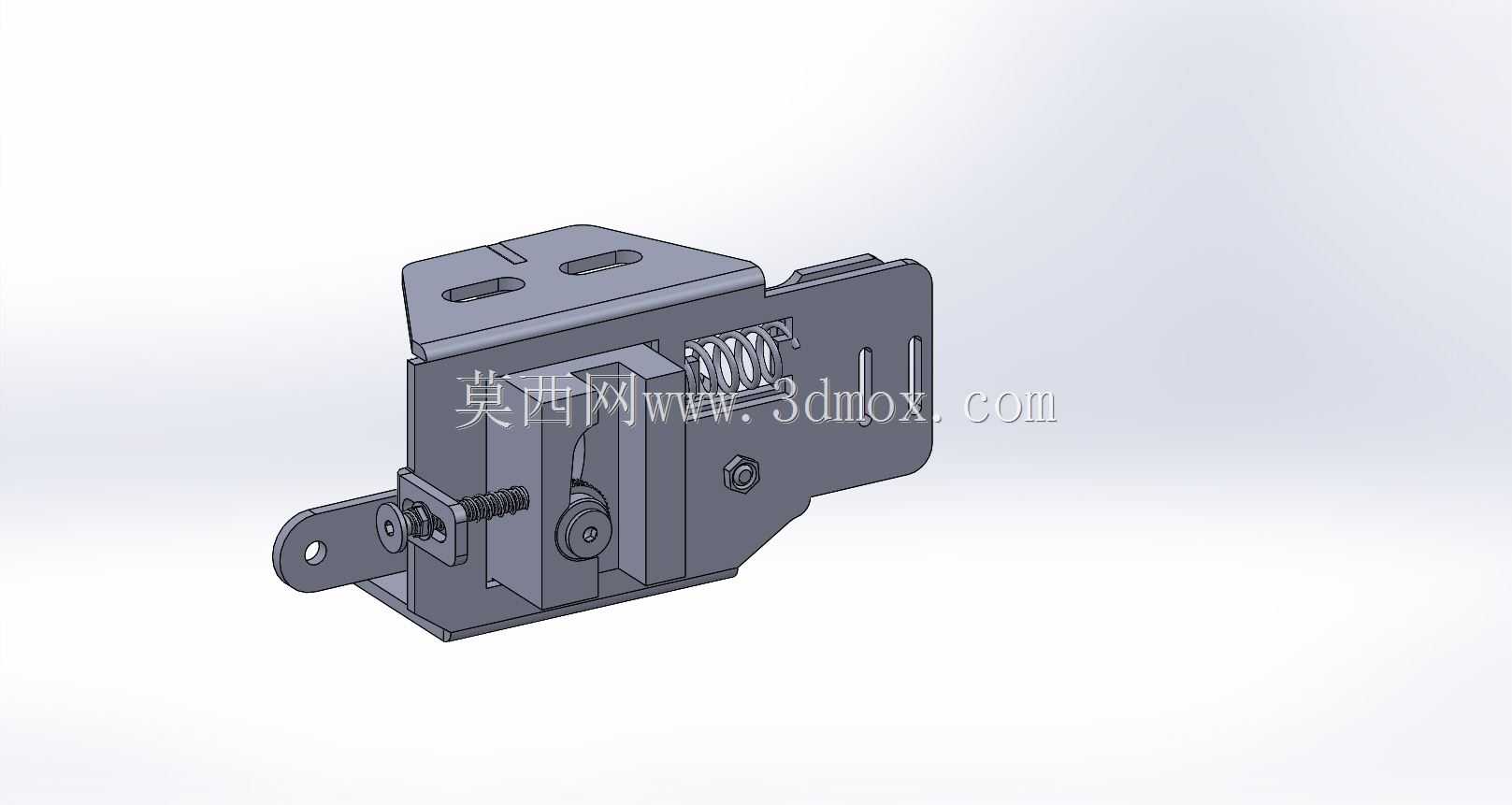

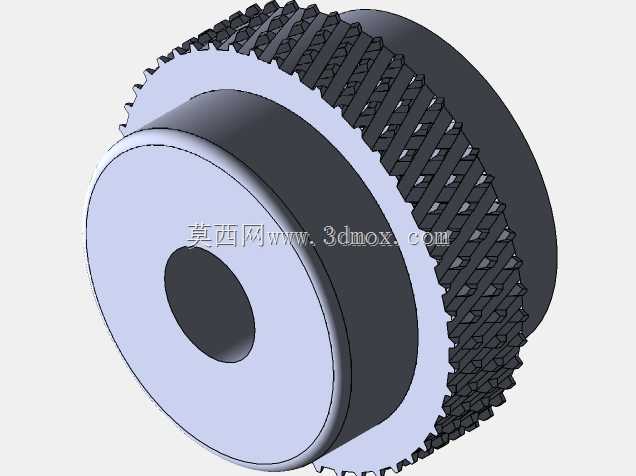

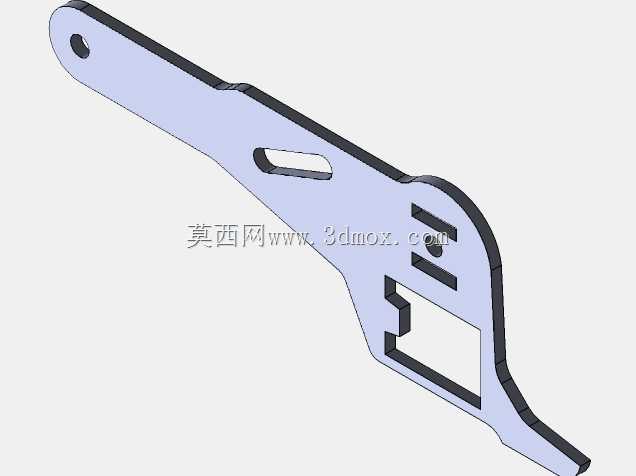

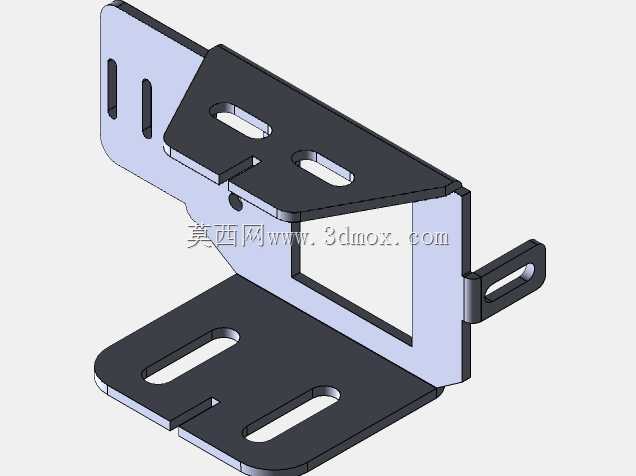

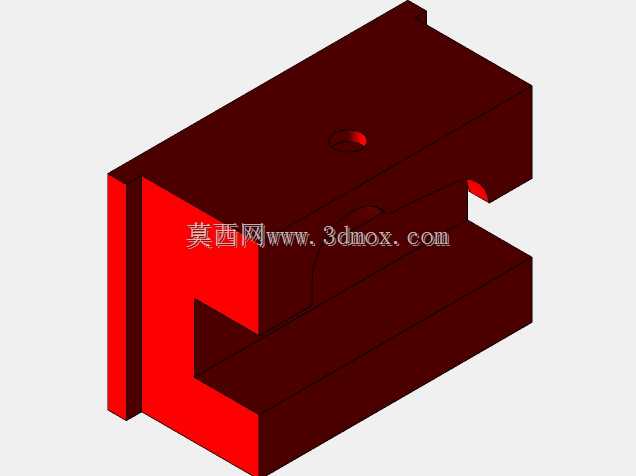

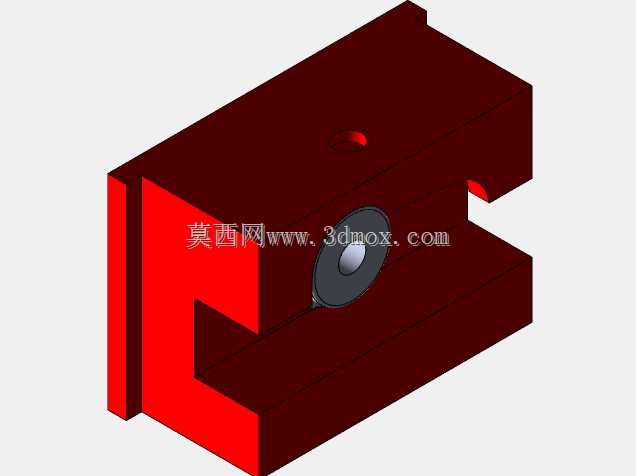

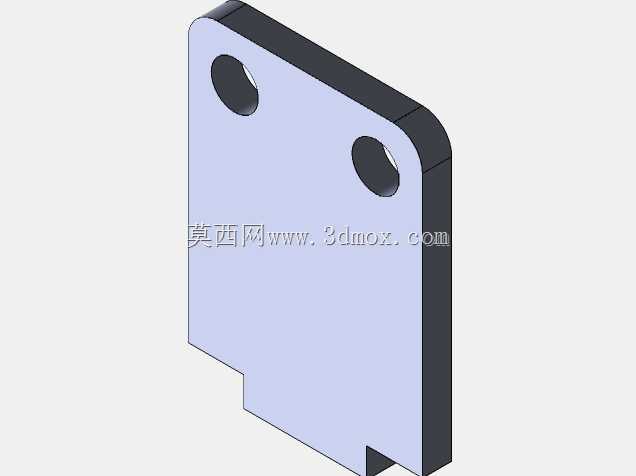

　　从功能特性上看，这款制动器采用弹簧蓄能的机械触发逻辑，不需要持续供电维持制动状态，只有当电梯正常运行时才会通过联动机构解除制动，一旦出现钢丝绳打滑、曳引力不足导致的轿厢意外下滑，机构会在相对位移触发下自动锁止，制动方向为单向，仅针对轿厢向下溜车的工况动作，不会影响电梯正常的向上运行，避免误制动带来的运行卡滞。结构上采用一体式冲压折弯的壳体作为承载主体，壳体上预留的长圆形安装孔可以适配不同安装基面的孔位偏差，安装时不需要对轿厢架的安装面做二次精加工，降低现场安装的调整工作量。内部的制动触发摆块采用偏心圆弧轮廓，和导轨接触的面做了防滑齿纹处理，当触发动作发生时，摆块在弹簧推力作用下快速偏转，将导轨面与壳体侧壁压紧，通过摩擦力实现锁止，偏心结构的自锁角度经过反复校核，不会出现制动后松脱的问题。

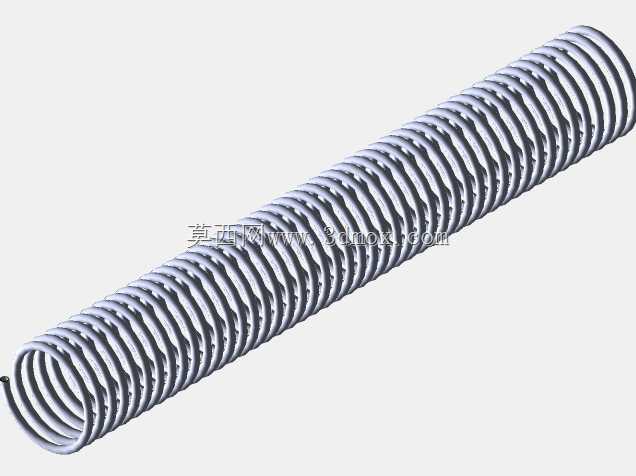

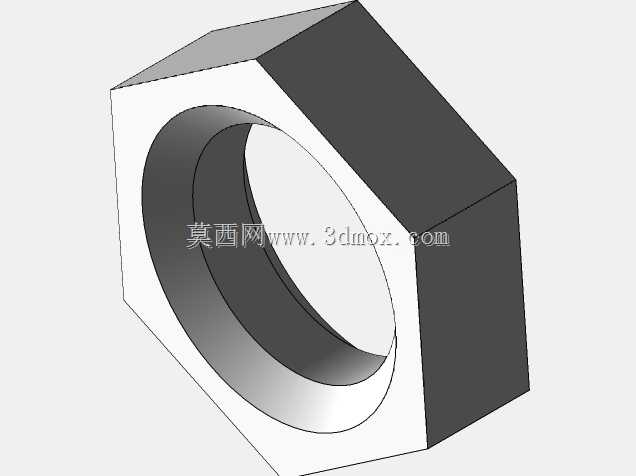

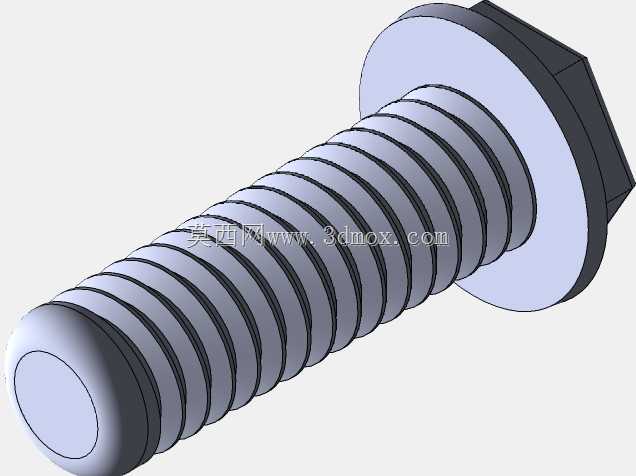

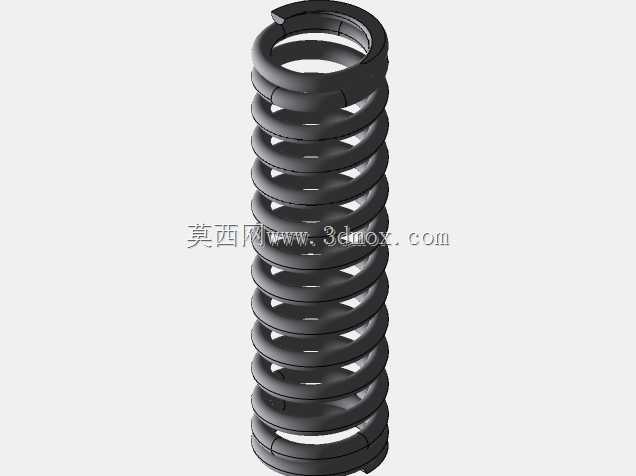

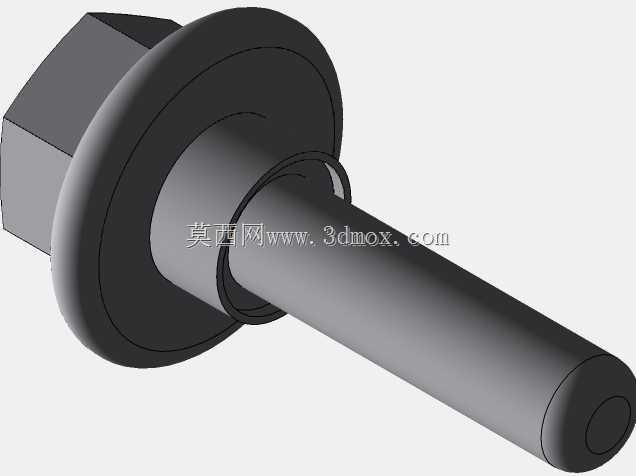

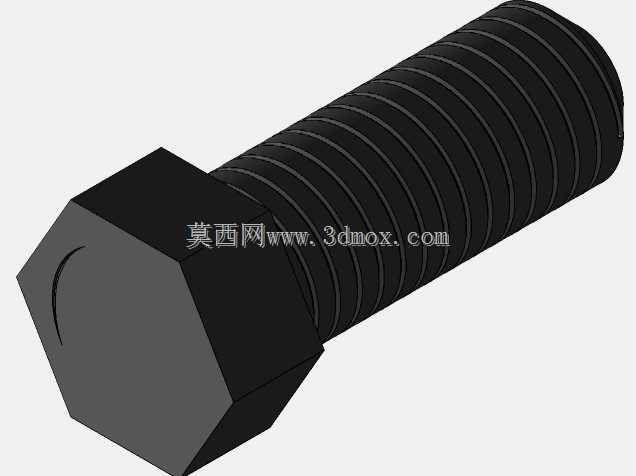

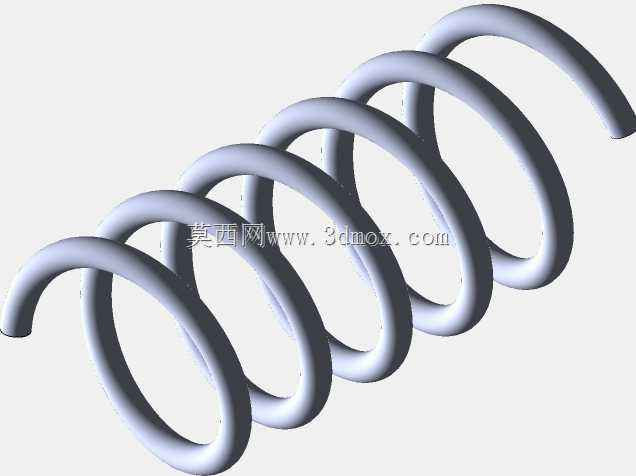

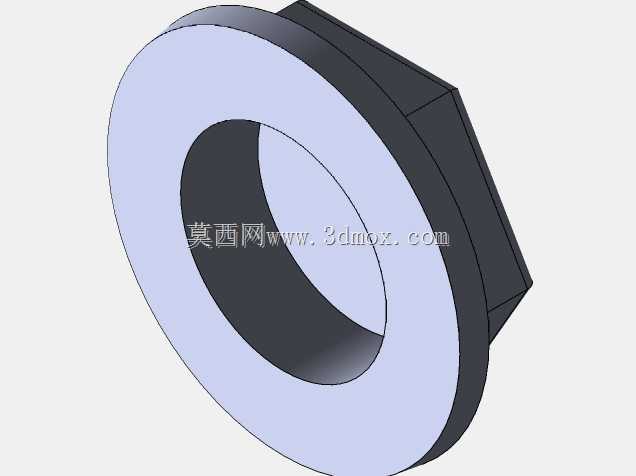

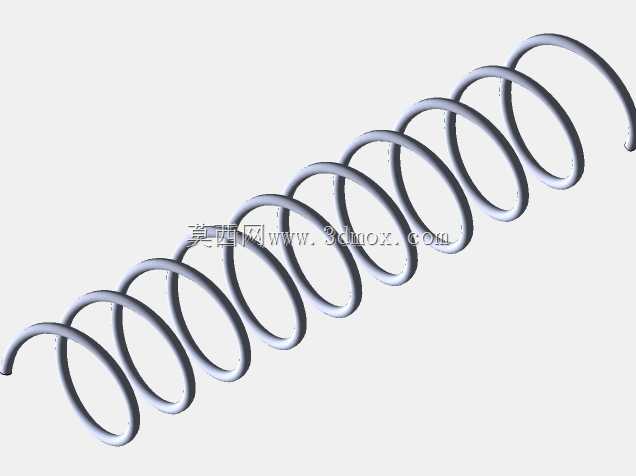

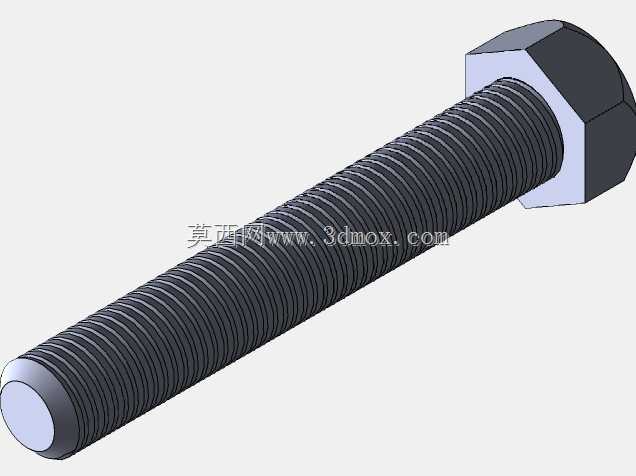

　　设计思路上完全遵循机械安全部件的失效安全原则，所有受力部件的载荷冗余都按照额定制动载荷的3倍以上校核，弹簧采用圆柱螺旋压缩弹簧，刚度匹配制动行程需求，既保证制动时的压紧力足够，又不会因为刚度过大导致制动冲击过于剧烈，影响轿厢内的乘坐体验。调节螺栓的设置可以在安装时根据导轨与安装基面的实际间隙调整初始位置，保证制动触发的行程在合理范围内，避免间隙过大导致制动响应滞后，或者间隙过小导致正常运行时出现摩擦异响。侧面的铰接销轴采用带防松螺母的固定结构，日常维护时只需要定期检查销轴的磨损量与弹簧的预紧力即可，不需要整体拆解机构，维护效率较高。

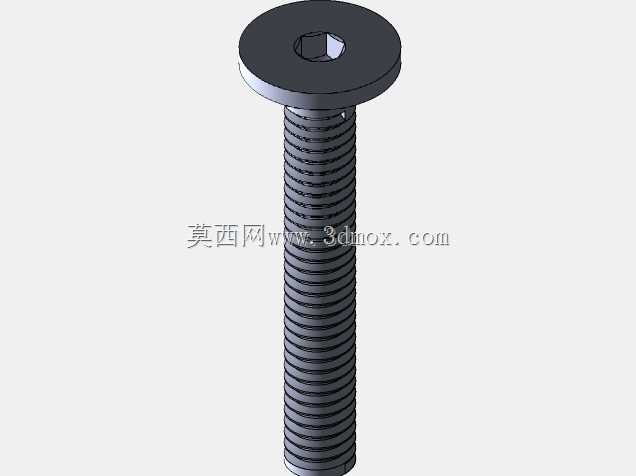

　　外形尺寸方面，这款制动器的主体轮廓长度控制在120mm以内，宽度不超过70mm，整体厚度在45mm左右，安装边界上，底部的安装支耳向外延伸20mm，两个安装孔的中心距为60mm，安装时需要预留的操作空间不超过机构外轮廓15mm，适配T型导轨的工作面宽度为5mm到16mm的常见规格，不需要针对特定导轨型号做定制修改。机构的所有外露棱边都做了倒角处理，避免安装维护时划伤操作人员，壳体表面采用发黑防锈处理，适应井道内多尘、湿度偏高的工况，不会因为长期使用出现锈蚀卡滞的问题。在实际选型匹配时，需要根据轿厢的额定载重核算需要的制动正压力，这款机构的弹簧预紧力可以通过尾部的调节螺钉在一定范围内调整，适配300kg到1000kg载重的电梯制动需求，不需要更换弹簧就能覆盖大部分小载重电梯的使用场景。和传统的双向制动器相比，这种单向结构的零件数量减少了近40%，故障点更少，触发动作的响应速度更快，因为不需要考虑反向制动的结构干涉，内部的运动副间隙可以控制得更小，制动时的机构空行程不到2mm，触发后能在轿厢下滑10mm以内的距离实现完全锁止，有效避免溜车距离过长带来的安全风险。
