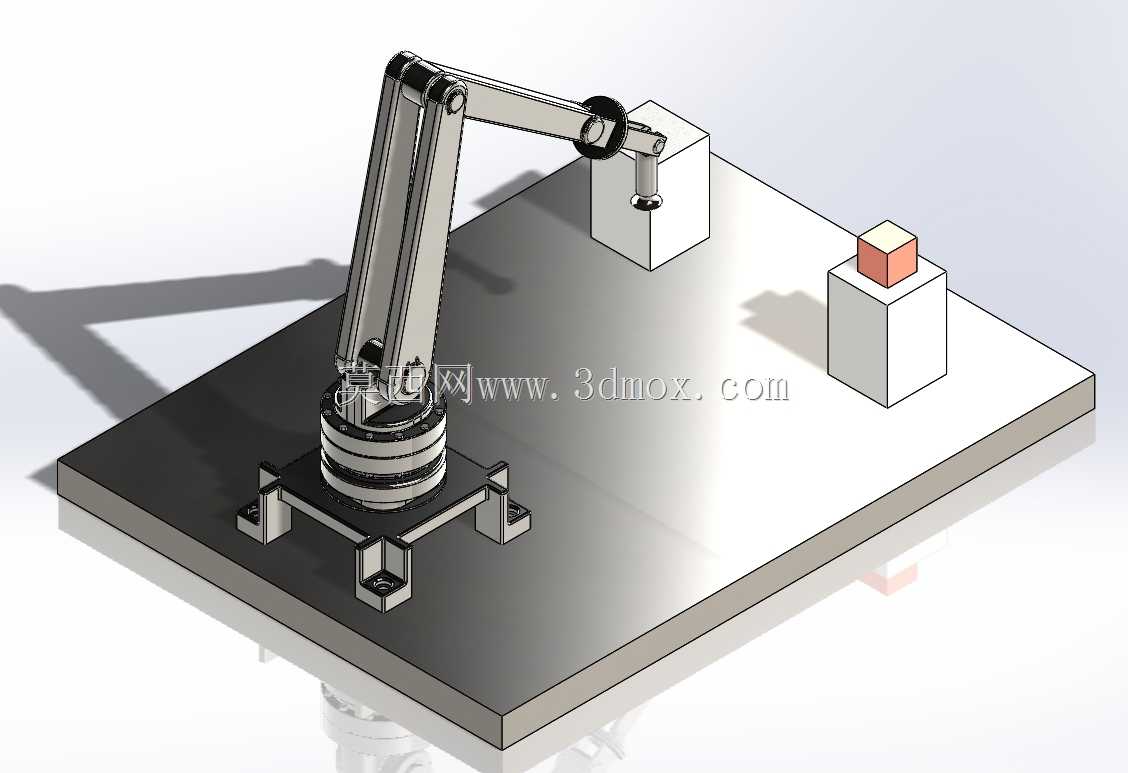

从设计思路上看,基座采用方形法兰安装结构,四个角位预留通孔,可通过螺栓直接固定在钢制工作台或者铝型材机架上,基座内部预留了回转驱动的安装空间,可适配谐波减速器或者回转支承配合伺服电机的驱动方案,大臂与基座的连接关节采用双侧支撑结构,避免单侧悬臂带来的刚性不足问题,大臂主体采用槽型截面的轻量化设计,在保证结构抗弯强度的同时降低运动部件的自重,减少驱动端的负载惯量。小臂与大臂的连接关节同样采用铰接结构,小臂末端设置可回转的腕部连接位,可根据实际作业需求更换夹爪、吸盘或者小型加工执行头,整套臂体的运动包络在设计时做了充分的干涉校验,确保大臂摆转、小臂屈伸、基座回转的全行程范围内,臂体各部件不会与安装平台、工位块发生碰撞。这款多关节机械臂的结构设计,核心面向小负载工位的重复搬运、上下料以及教学演示场景,在3C电子零部件分拣、实验室样件转移、小型加工单元的工件转序这类对作业半径要求不高,但对动作重复定位精度有一定要求的场景中适配性较强。整套结构包含立式回转基座、大臂摆转关节、小臂伸缩摆转组件、末端执行器连接法兰,以及配套的安装固定平台,平台上预留了两类模拟工位块,分别对应待抓取工件放置位与目标放置位,可直接用于机械臂运动轨迹的仿真验证。
安装平台采用整块平板式结构,表面做平面度处理,保证工位块安装时的位置精度,平台底部预留了与机架连接的固定孔位,整体安装边界控制在小尺寸工位范围内,不需要占用过大的车间场地,可直接嵌入现有小型生产线的工位间隙中使用。在运动特性设计上,各关节的转动角度范围做了合理限制,既满足常见作业场景的动作覆盖需求,又避免超程转动带来的线缆缠绕、结构碰撞风险,臂体的各连杆长度经过匹配计算,在额定作业半径内可覆盖平台上的全部工位位置,末端执行器的运动轨迹可实现直线、圆弧等常见路径的平滑过渡,适合做连续路径的运动仿真与实际动作调试。
结构细节上,各关节处都预留了走线槽位,可将驱动电机的动力线、编码器线以及末端执行器的气管、信号线从臂体内部穿过,避免外部走线在运动过程中出现剐蹭、缠绕问题,关节连接位置都设计了轴承安装位,可选用深沟球轴承或者角接触轴承来降低转动摩擦阻力,提升关节转动的平顺性。基座底部的安装法兰做了加厚处理,保证机械臂在高速启停、带载作业时的整体稳定性,不会因为臂体摆动的惯性出现基座晃动的问题。平台上的模拟工位块采用快拆式设计,可根据实际测试需求更换不同尺寸、不同高度的工位座,模拟不同的作业场景,比如更换带定位销的工件座可测试精准抓取对位的动作逻辑,更换带斜面的放置座可测试臂体的姿态调整能力。
这套结构在建模过程中完成了全关节的运动副约束添加,可直接用于运动学仿真,分析各关节的运动速度、加速度变化曲线,验证驱动电机的选型参数是否匹配,也可用于结构力学仿真,校核臂体在最大负载下的变形量,确保末端作业精度满足使用要求。对于刚接触工业机器人结构设计的从业者来说,这套模型的结构逻辑清晰,没有过于复杂的异形曲面,各部件的连接关系、装配约束都符合实际工程设计规范,可作为多关节机械手设计的参考模板,也可直接用于教学演示场景,让学习者直观理解串联机械臂的运动原理与结构组成。在实际改造应用中,可根据具体的负载需求调整臂体的连杆截面尺寸、更换对应扭矩的驱动元件,也可在末端增加视觉传感器安装位,拓展视觉引导抓取的功能,适配更复杂的无序分拣作业场景。
