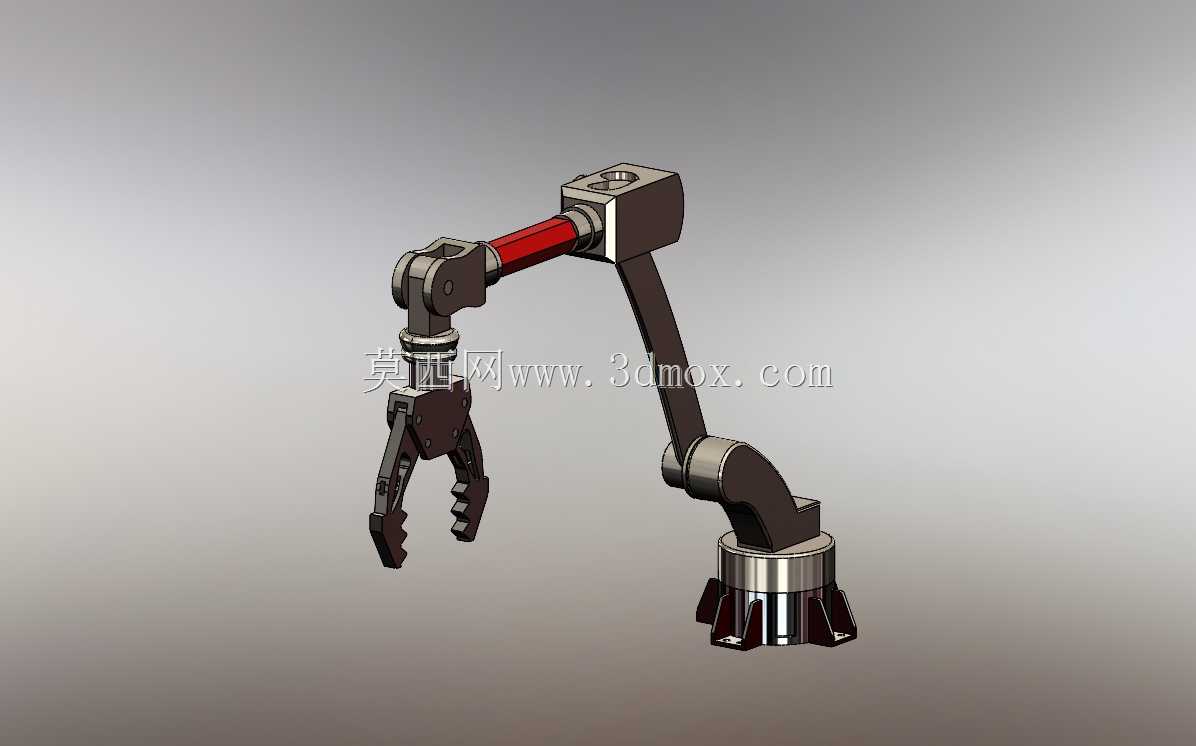

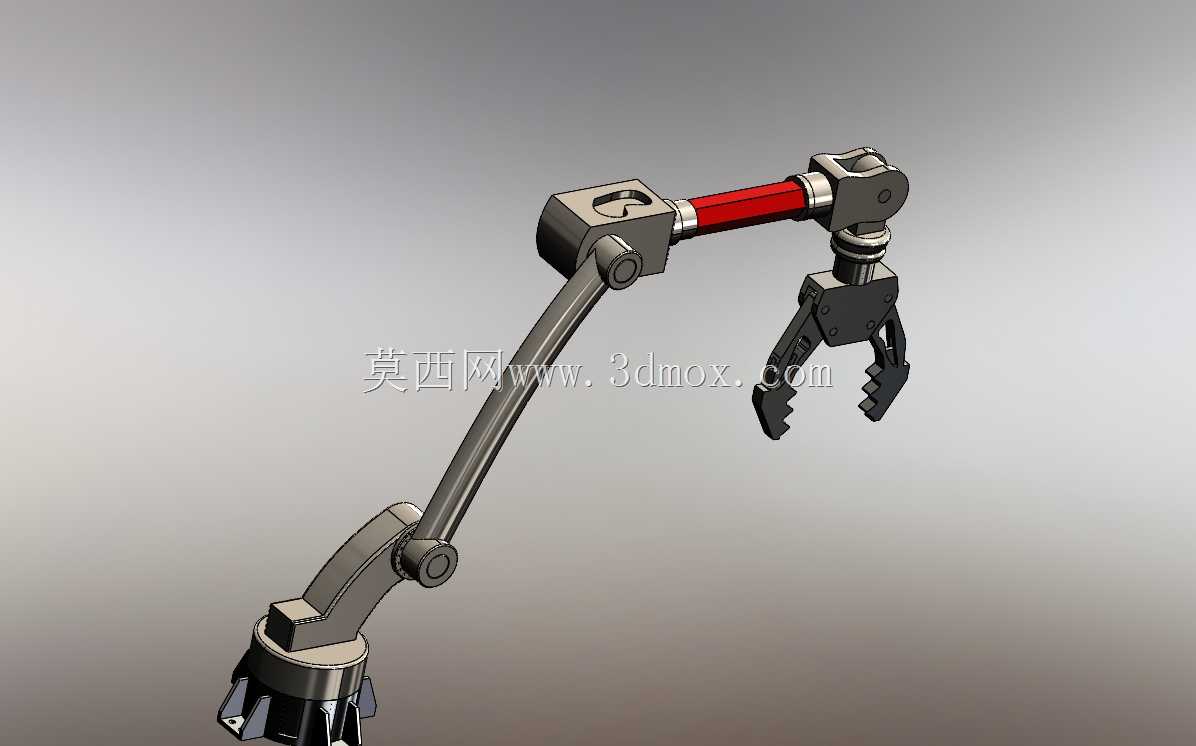

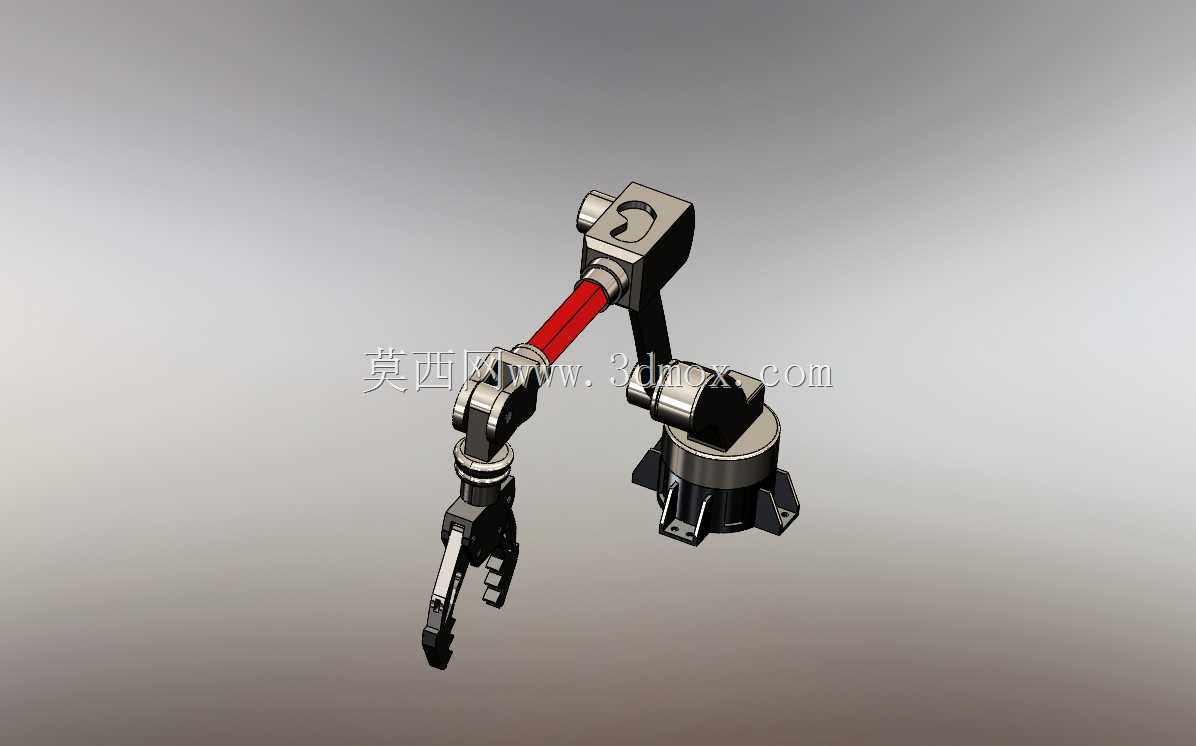

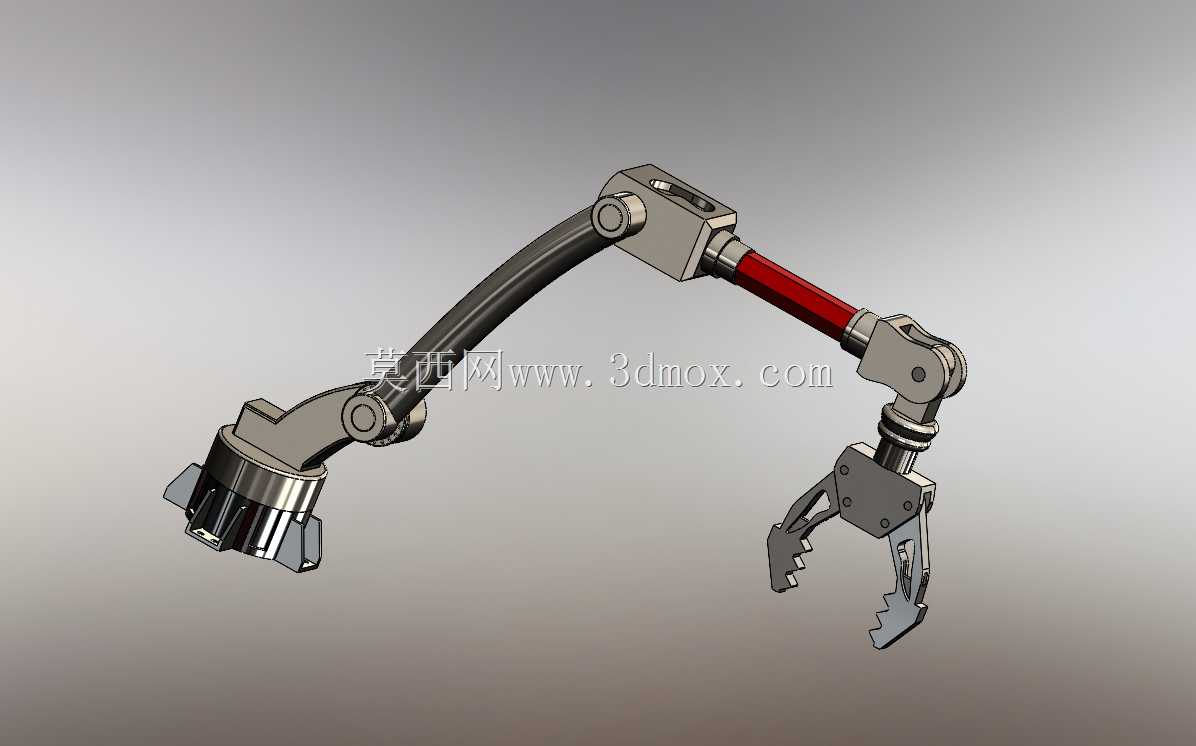

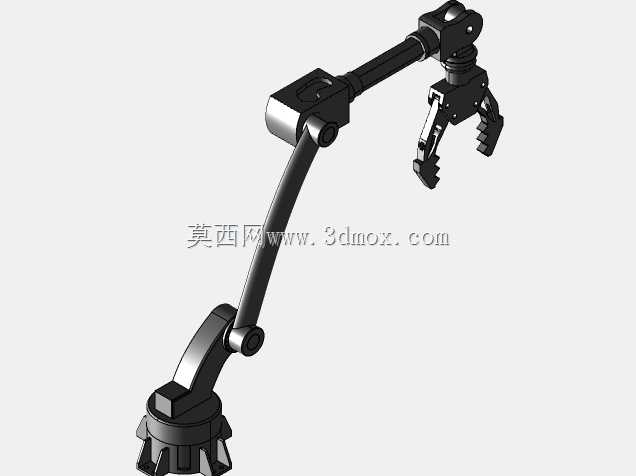

多关节带夹爪式机械臂末端执行结构

　　这套带末端执行器的机械臂结构，核心面向工业自动化产线的小件搬运、工位上下料、精密装配场景设计，可适配3C电子零部件分拣、小型五金件周转、实验室样本转运等多类作业需求，替代人工完成重复性高、定位精度要求稳定的抓取操作。从结构设计逻辑来看，整体采用多关节串联构型，大臂与小臂衔接处采用铰接回转结构，可实现水平方向180度摆动、垂直方向90度俯仰调整，关节内置的限位凸台可避免运动过程中出现连杆干涉，保证作业范围内的动作流畅性。

　　末端执行器采用平行夹爪构型，夹指内侧设计有锯齿状咬合纹路，可增大与被抓取工件的接触摩擦力，针对表面光滑的圆柱类、方块类小件，无需额外更换夹指即可实现稳定夹持，夹爪的开合行程可通过关节处的调节螺母进行微调，适配不同尺寸规格的工件抓取需求。在安装边界设计上，机械臂底座采用法兰盘式安装结构，底座预留6个均布的螺栓安装孔，可直接固定在工作台面、流水线侧边支架或者移动AGV平台上，安装时需保证底座安装面的平面度公差不超过0.1mm，避免长期运行出现关节偏磨影响定位精度。

　　整体结构的运动包络半径控制在600mm范围内，垂直方向作业高度覆盖底座平面以上200mm至500mm区间，可适配多数中小型自动化工位的空间布局要求，不会与周边的料架、输送线产生运动干涉。从功能特性来看，各关节的铰接位置均采用耐磨衬套配合销轴的结构，可降低长期往复运动的磨损量，延长结构使用寿命，大臂与小臂的连杆采用轻量化的结构设计，在保证结构刚性的前提下降低了运动惯量，可提升关节启停的响应速度。末端夹爪与小臂的衔接处设计有快换接口，后续可根据作业需求更换吸盘、焊枪头等其他类型的末端执行器，拓展机械臂的作业场景，无需对整体臂体结构进行改动。

　　设计过程中针对各关节的受力情况做了针对性的加强处理，大臂根部与底座衔接的位置做了加厚过渡，可承受末端最大2kg负载下的弯矩作用，避免长期负载作业出现臂体变形。夹爪的驱动部分预留了标准的安装位，可适配气动手指或者小型伺服驱动模块，用户可根据自身的控制需求选择对应的驱动方式，结构上预留的走线槽可将驱动线缆、传感器线缆从臂体内部穿过，避免运动过程中线缆外露被剐蹭拉扯，提升整体运行的可靠性。在实际应用中，这套结构可单独作为教学演示模型用于机械原理课程的实操讲解，也可经过细节优化后直接用于小型自动化设备的执行机构，针对不同的作业场景，可通过调整各关节的连杆长度来改变作业半径，也可更换不同形制的夹指来适配异形工件的抓取需求，整体结构的模块化程度较高，各零部件的拆分逻辑清晰，便于后续的加工装配与维护更换。
