乘用车橡胶轮胎外观结构三维设计

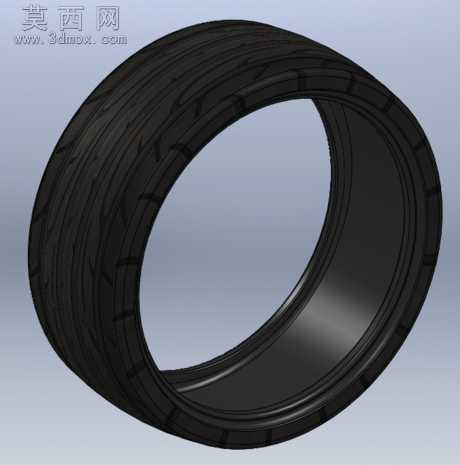

本作品为乘用车配套橡胶轮胎的三维建模设计成果，建模过程以旋转特征为核心构建逻辑，先通过绘制轮胎的半剖面轮廓草图，精准勾勒胎面、胎侧、胎圈的截面形态，再以轮胎中心轴线为旋转轴完成360度回转生成基础胎体，大幅提升建模效率的同时保证了胎体圆周方向的结构对称性。胎面部分的花纹设计采用拉伸切除与阵列结合的方式完成，先绘制单组排水沟槽与防滑花纹的截面轮廓，沿胎面弧度方向拉伸切除出单组花纹结构，再通过圆周阵列命令均匀排布所有花纹单元，还原了民用轮胎胎面兼顾排水性能与抓地力的纹路设计特点。材质渲染阶段针对橡胶材质的特性调整参数，为胎体赋予哑光深黑色橡胶材质，适当调整粗糙度参数模拟真实轮胎表面的磨砂质感，胎侧区域略微降低粗糙度体现橡胶成型后的平整质感，胎圈与轮辋贴合的部位添加轻微的金属光泽过渡，还原胎圈内部钢丝层的视觉特征。结构设计上严格遵循真实轮胎的层级逻辑，胎面厚度、胎侧倾斜角度、胎圈的凸起卡位结构都按照民用乘用轮胎的常规比例设置，整体模型结构简洁规整，没有冗余的特征元素，既完整呈现了轮胎的外观形态与基础结构特征，也通过简化的建模逻辑保证了模型的轻量化，可用于汽车装配演示、配件展示、教学示例等多种场景，建模过程逻辑清晰，特征命令运用合理，充分体现了旋转类回转体零件的建模思路，能够直观展示轮胎这类环形橡胶配件的结构特点与设计逻辑。
