福特GT发动机油底壳缸体支撑结构

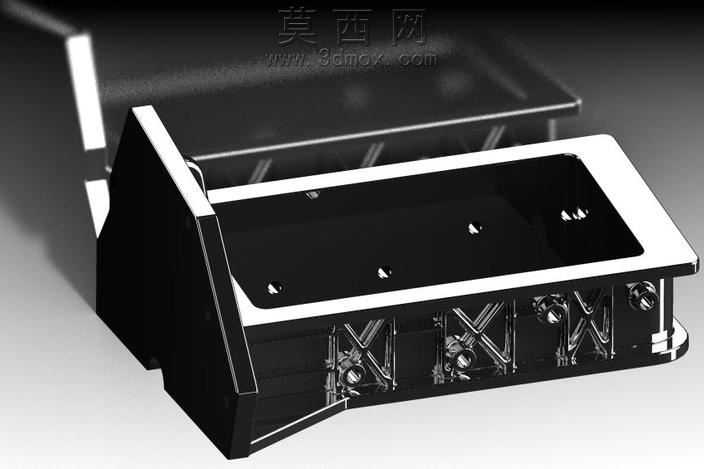

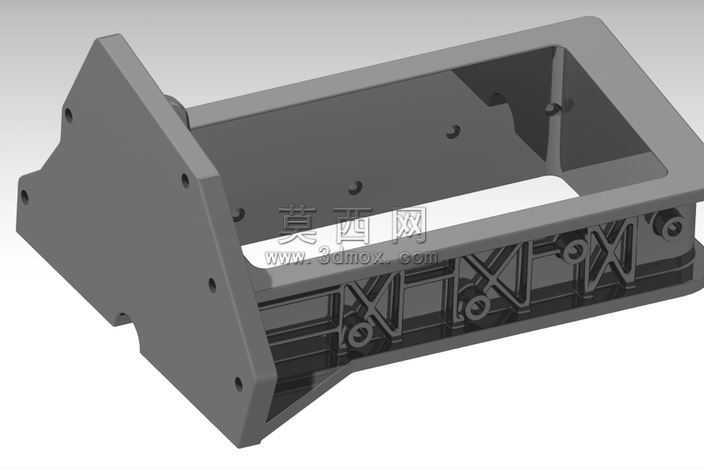

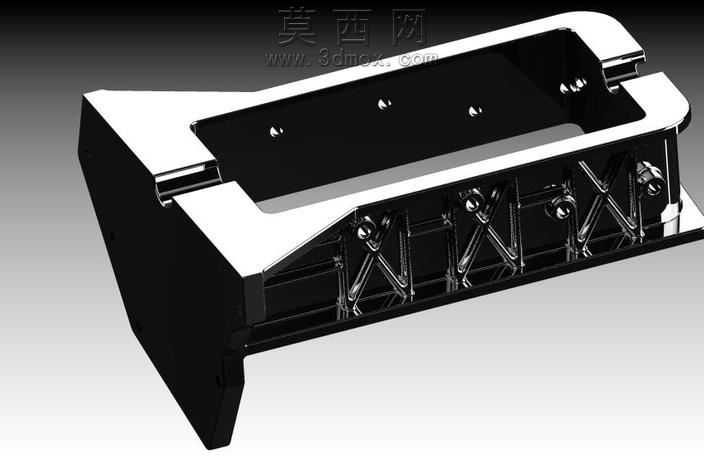

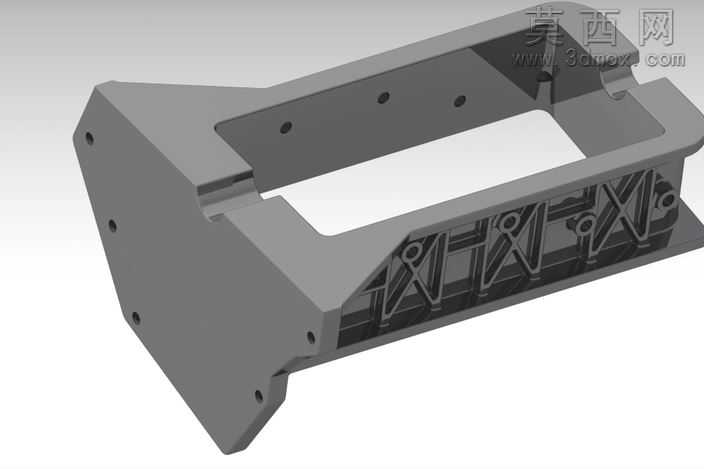

本作品为福特GT发动机配套的油底壳缸体支撑结构三维建模成果，建模阶段围绕发动机舱内的装配空间约束展开，先通过基准面定位确定支撑件的整体安装边界，逐一匹配缸体侧部、油底壳衔接位的安装孔位坐标，保证所有孔位的同轴度、孔距公差符合实际装配要求。模型主体采用一体化成型的结构设计，外侧为带安装耳的围合式框架，安装耳上均匀排布固定通孔，每个孔位边缘做了倒角处理，既消除应力集中隐患，也能在装配时起到导向作用。支撑件内侧设计有交叉式加强筋结构，筋条沿受力传导方向排布，在不额外增加整体壁厚的前提下大幅提升结构刚性，可承受发动机运行过程中产生的振动载荷，避免支撑件长期使用出现形变。建模过程中对支撑件与油底壳的贴合面做了平面度优化，保证衔接部位的密封性能，防止机油渗漏问题出现。模型的边角位置均做了圆角过渡处理，符合机械加工的工艺要求，避免锐边在加工、装配过程中造成损伤。整体结构造型简洁规整，没有冗余的设计元素，在满足结构强度、装配适配性的前提下尽可能控制零件重量，契合高性能跑车的轻量化设计需求。建模完成后对结构做了干涉检查，确认支撑件与周边发动机部件、油底壳均不存在装配冲突，可直接用于后续的装配仿真、结构力学分析环节，也能作为同类发动机支撑部件设计的参考方案，为相关零部件的改型优化提供基础的三维数模支撑。
