双位圆形电极插座电源板结构设计

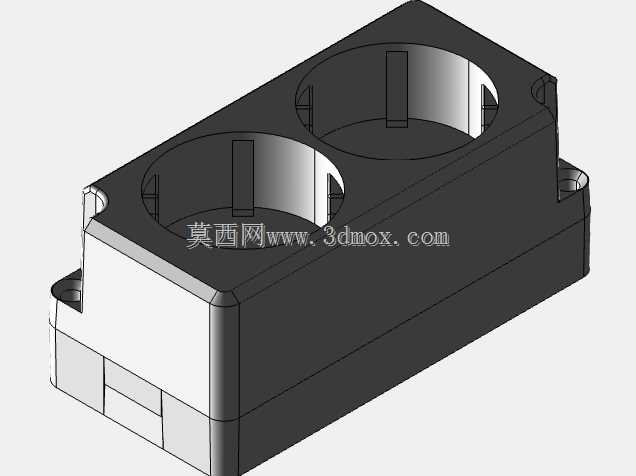

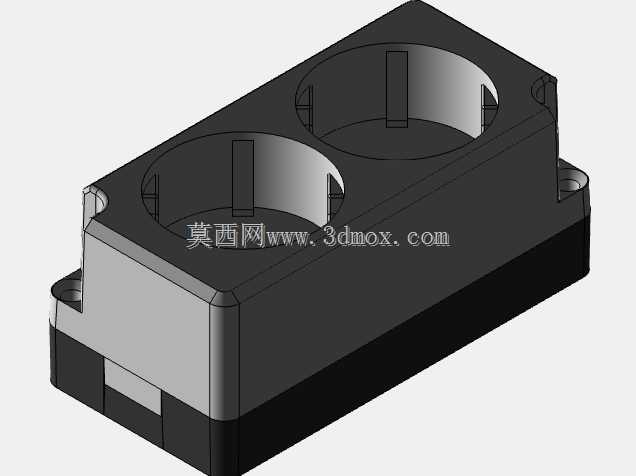

　　这款双位插座电源板的设计，最初是针对小型工业控制箱、桌面测试工位这类需要紧凑布置两路圆形电极供电接口的场景做的结构优化，日常在低压配电的终端取电环节，这类带圆形电极的插座常用来给手持检测设备、小型工控模块、实验台外接附件供电，相比常规扁孔插座，圆形电极的接触面积更大，抗振动松脱的表现更好，在有轻微设备振动的车间测试位、移动检测小推车上使用时，接触可靠性更有保障。从结构设计逻辑来看，整体采用上下扣合的盒式壳体，上壳直接开出两个圆形电极安装腔，腔体内侧预留了电极固定的卡位筋条，不需要额外打胶或者螺丝固定电极组件，装配时直接将圆形电极组件顺着卡位推入即可，筋条的间隙刚好能卡住电极的绝缘基座，避免电极在插拔过程中出现转动或者轴向窜动。

　　壳体的边角全部做了R角过渡，一方面是避免注塑成型时出现应力集中导致的壳体开裂，另一方面在设备内部安装时，不会刮伤相邻的线束绝缘层，两个插座腔之间的分隔筋做了加厚处理，能有效避免两个电极之间因为积尘、凝露出现爬电的问题，满足低压电气的绝缘间距要求。安装边界上，壳体两侧伸出的带孔安装耳是核心的安装定位结构，安装孔的中心距按照常规电气安装的通用模数做了匹配，可以直接固定在标准的电气安装梁或者设备内壁的预留螺柱上，不需要额外做安装转接板；壳体底部做了一圈内凹的密封槽，如果应用在有少量溅水、多尘的场景，可以在槽内嵌入薄橡胶密封条，扣合上下壳之后就能达到基础的防尘防溅效果，不需要重新开模改结构。

　　壳体的壁厚做了均匀化处理，整体壁厚控制在2mm左右，既满足注塑成型的工艺要求，不会出现缩痕、填充不足的问题，也能控制整体的重量和材料成本，上壳表面做了细晒纹处理，日常使用中不容易留下划痕，也能减少表面反光，在设备内部布线排查时不会因为反光晃眼影响操作。两个圆形电极腔的深度做了精准控制，电极装入之后，电极端面和壳体上表面的高度差控制在1mm以内，插头插入之后不会出现插头歪斜、接触不良的情况，腔体内侧还预留了走线槽，电极的接线端可以顺着走线槽引到壳体底部的接线腔，接线腔预留了两个走线孔，可以适配不同方向的进线需求，不管是从设备侧面进线还是底部进线，都不需要额外弯折线束，减少线束的应力集中。

　　在实际选型适配的时候，这款电源板可以直接替换同安装尺寸的老旧插座模块，不需要改动原有设备的安装孔位，因为整体的外轮廓尺寸做了收敛设计，在狭小的设备腔体内也能顺利布置，不会和旁边的继电器、端子排等部件产生干涉。插拔寿命的结构考量上，电极卡位筋的位置做了微小的拔模斜度，既保证电极固定的可靠性，在后期需要更换电极组件的时候，也能顺利从腔体内顶出电极，不需要破坏壳体结构；上下壳的扣合结构采用了周向均匀布置的卡扣，配合底部的两个自攻螺丝固定，既提升了装配效率，也能保证壳体在频繁插拔插头的受力下不会出现脱扣开裂的情况。针对不同的应用场景，这款结构还预留了标识粘贴的平面，在两个插座腔的中间位置有一块平整的区域，可以粘贴回路标识标签，方便后期运维的时候快速区分两个插座的供电回路，减少误操作的可能。
