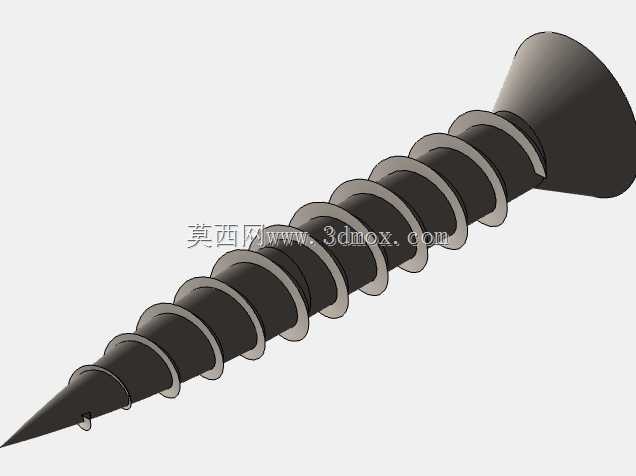

沉头自攻螺丝精密结构三维数模

　　建模时对螺纹部分的还原没有采用简化的贴图处理，而是完整绘制了自攻螺纹的牙型轮廓，牙距、牙高均参照常用自攻螺钉的通用参数，螺纹从尖端开始逐步过渡到完整牙型，尖端的切削角度经过反复调整，确保在实际攻入低碳钢薄板、铝合金壳体甚至工程塑料件时，能够顺利切削出匹配的内螺纹，不需要预先攻丝，大幅提升装配环节的效率，这也是自攻螺丝在小批量设备装配、现场维修场景中被广泛应用的核心原因。这款沉头自攻螺丝的三维建模，完全围绕实际装配场景的需求展开，建模过程中优先还原了沉头结构的安装适配特性——沉头锥角严格匹配通用沉孔的90度加工标准，装配后螺钉头部可完全没入工件表面，不会出现凸起干涉，这一点在薄板类零部件的装配中尤为关键，比如仪器仪表外壳、减压阀组件的薄金属壳体连接，外露的螺钉头不仅会影响外观，更可能在设备运维过程中剐蹭操作人员、干涉周边管线排布。从安装边界来看，这款螺丝的杆部直径、头部直径、沉头深度都做了参数化关联，设计人员在选型调用时，可以直接根据被连接件的总厚度调整螺杆长度，不需要重新绘制基础轮廓，螺杆末端的尖锐导向段长度控制在1.5个牙距范围内，既保证攻入时的导向精度，又不会因为尖端过长穿透被连接件另一侧，造成内部组件的损伤，这一点在减压阀这类内部流道精密、不允许异物侵入的组件装配中格外重要，一旦螺丝尖端过长穿透壳体进入流道，轻则影响介质流动稳定性，重则刮伤内部密封件造成泄漏。

　　外形设计上，头部的驱动槽采用了通用的十字槽结构，建模时还原了槽深与槽宽的标准尺寸，能够匹配常规十字螺丝刀的批头规格，避免出现批头打滑、拧花槽口的问题，实际装配中，沉头螺丝的槽口深度如果设计不合理，很容易在拧紧过程中因为受力不均出现滑牙，导致螺丝无法正常拆卸，建模时特意对槽口与头部的过渡圆角做了还原，减少应力集中，提升拧紧过程中的结构强度。从应用场景覆盖来说，这类螺丝不仅用于减压阀这类流体控制设备的壳体连接，在仪器仪表的外壳固定、小型机械组件的薄板拼接、电气控制柜的内部元件安装中都有大量应用，建模时对螺纹收尾处的退刀结构也做了准确还原，避免螺丝拧入到最后一圈时出现卡滞，保证整个拧紧过程的顺畅。

　　整个数模的结构逻辑完全贴合实际加工与装配的工艺要求，没有为了视觉效果添加冗余的非功能结构，每一处曲面、每一段螺纹的参数都可以直接对接生产环节的工艺校核，结构设计人员在做整机装配时，可以直接将该数模调入装配体，做干涉检查、安装孔位匹配，不需要再对模型做二次修整，沉头部分的锥面与工件沉孔的配合面做了贴合度优化，在装配仿真中能够准确模拟出螺丝拧紧后头部与工件表面齐平的状态，方便设计人员提前判断整机外观的平整度，避免后期打样时出现螺丝头凸起、沉孔过深导致头部下陷的问题。

　　针对不同材质的被连接件，模型的参数化设置还支持调整牙型的锋利程度，比如针对塑料件装配时，可以将牙尖圆角适当放大，避免攻入时撑裂塑料壳体，针对金属薄板装配时则保持牙尖的锐利角度，保证切削内螺纹的顺畅度，这种灵活的参数化逻辑，完全是基于一线装配场景中遇到的实际问题设置的，很多新手建模时容易忽略螺纹与尖端的过渡段，导致实际生产出的螺丝攻入时定位偏移，这款模型在导向段与完整螺纹段之间做了2个牙距的缓坡过渡，攻入时先由尖端定位，再由过渡段逐步扩孔，最后由完整螺纹段咬合，整个受力过程均匀，不会出现孔位偏移的问题。
