深沟球滚动轴承三维结构设计

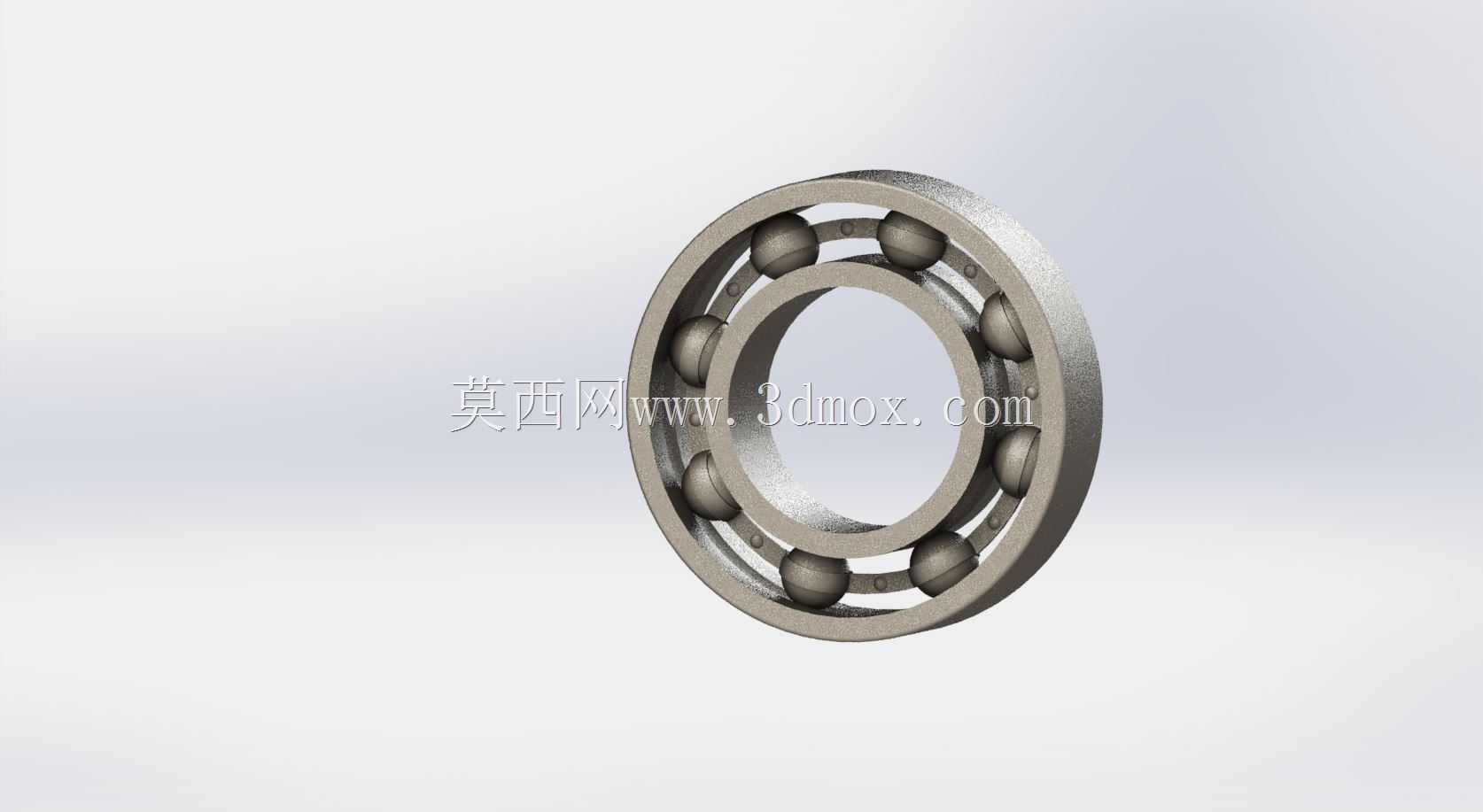

　　做机械结构设计快十二年，经手的传动配套件里，深沟球轴承是绕不开的基础件，小到桌面级的小型输送辊道，大到中型减速机的输入输出端，但凡有旋转支撑需求的工位，大多能见到这类结构的身影。这次建模的深沟球轴承，完全是按照常规工业级通用轴承的实际装配逻辑搭建的，没有做简化处理，内圈、外圈、滚动钢球、保持架四个核心部件全部分体建模，装配约束完全贴合实际过盈配合、间隙配合的公差逻辑，导入装配体后可以直接做旋转运动仿真，不会出现部件错位、干涉的问题。

　　从实际应用场景来说，这类轴承主要承受径向载荷，在设备选型时，当轴系存在少量轴向窜动余量的工况下，也能承受一定的双向轴向载荷，相比角接触轴承、圆锥滚子轴承，它的摩擦阻力更小，极限转速更高，非常适合电机输出轴、小型传送带辊筒、家用电机、水泵叶轮轴这类对旋转精度、运转噪音有要求的工位。很多刚入行的工程师选轴承时容易忽略安装边界的尺寸匹配，这次建模时特意把安装配合面的尺寸做了标准化处理：内圈的内径公差带按照基孔制过渡配合的要求做了预留，和常用的k6、m6公差等级的轴颈配合时，不需要额外调整模型尺寸就能直接生成工程图的配合标注；外圈的外径公差带对应壳体孔的H7、J7配合要求，安装时的挡肩高度也做了符合安装规范的设计，不会出现挡肩过高顶住保持架、或是挡肩过低无法固定外圈的问题。

　　设计思路上完全还原了实际轴承的加工逻辑：内圈和外圈的滚道曲率半径略大于钢球半径，保证滚动体和滚道是点接触状态，运转时的接触应力分布均匀，不会出现局部应力集中导致的早期点蚀失效；保持架采用浪形冲压结构，每个兜孔的间隙刚好兜住钢球，既不会让钢球在兜孔内卡滞，也不会出现间隙过大导致钢球窜动的问题，建模时特意保留了保持架铆接位置的细节，和实际量产的冲压保持架结构完全一致。很多新手建模时容易把钢球的数量算错，这个型号的轴承钢球数量是按照节圆直径、钢球直径的匹配关系计算的，相邻钢球之间的保持架隔条厚度符合强度要求，满装状态下不会出现钢球互相摩擦的问题，运转时滚动体可以沿着滚道顺畅公转，同时自身自转，完全还原真实轴承的运动状态。

　　从安装边界来说，这个模型的轴向尺寸、径向尺寸都符合通用深沟球轴承的尺寸系列，做设备布局时，可以直接把这个模型调入装配体，用来校核轴系的轴向空间、轴承座的安装孔位，不需要再重新绘制外形轮廓；做运动仿真时，给内圈添加旋转驱动，设置好钢球和滚道的接触约束，就能模拟出真实的轴承运转状态，用来验证轴系的运转同轴度、检查相邻部件是否存在运动干涉非常方便。日常做非标设计时，很多工程师习惯直接调用标准件库的模型，但不少标准件库的模型会省略保持架细节，或是把内外圈做成整体，做干涉检查时很容易忽略保持架和周边密封件、挡圈的间隙问题，这个分体建模的结构就可以避免这类问题，不管是用来做装配示意、工程图导出，还是做运动仿真、有限元受力分析的前置模型，都能直接使用，不需要再做结构拆分或是细节补全。

　　实际工况里，这类轴承的失效形式大多是滚道点蚀、保持架断裂、润滑脂泄漏，建模时也特意还原了密封槽的结构（如果是带密封盖的型号可以直接在这个基础上加装密封件），滚道的表面粗糙度要求对应的细节也做了体现，导出工程图时可以直接标注形位公差，比如内圈内径的圆柱度、滚道的径向圆跳动、两端面的平行度，这些都是实际加工时必须控制的精度参数，模型的结构细节完全支撑这些标注的生成，不会出现模型结构和加工要求不匹配的问题。
