福特福克斯四缸发动机曲轴结构设计

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载构件，这款适配福特福克斯的四缸曲轴，在结构设计阶段就充分匹配了民用紧凑级轿车的动力输出特性与机舱安装边界。从实际装车场景来看，这类四缸曲轴主要搭载于1.5L-1.8L排量的自然吸气或小排量涡轮增压汽油机，覆盖家用轿车日常通勤、城郊巡航等常规工况，需要在每分钟数千转的持续运转下承受交变的燃气爆发压力、活塞连杆组的往复惯性力与旋转离心力，因此结构设计的核心目标是在有限的安装空间内平衡强度、重量与动平衡性能。

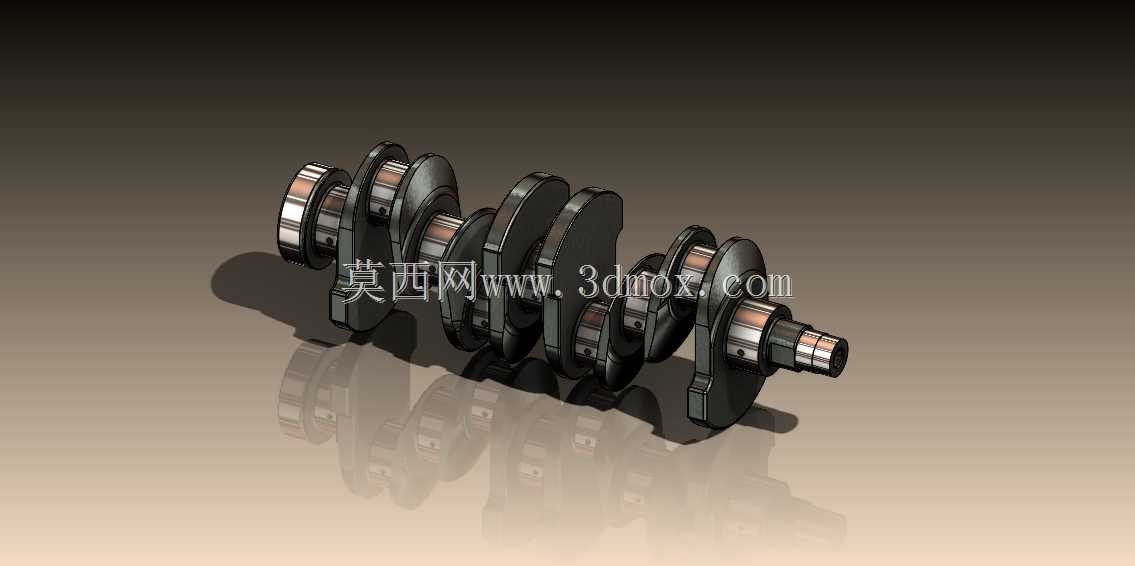

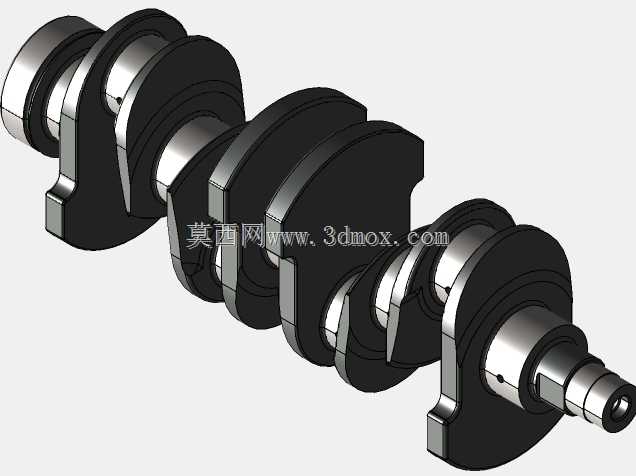

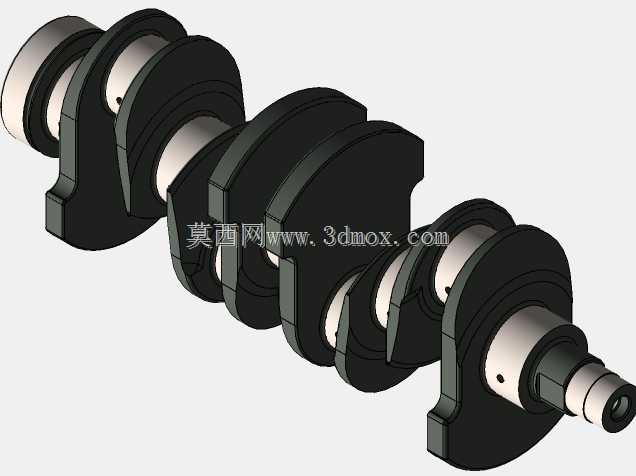

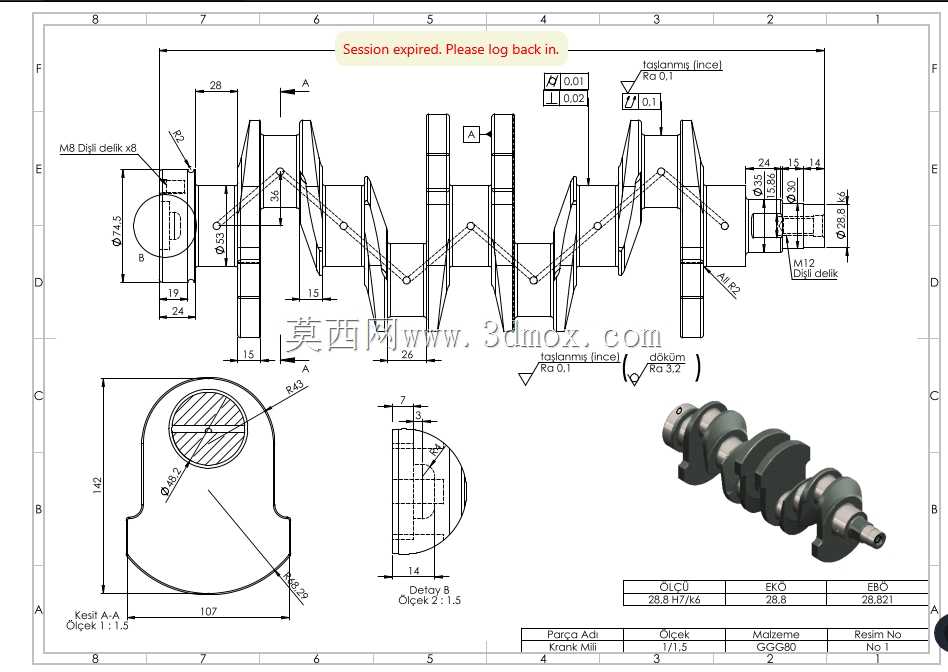

　　从结构布局来看，这款四缸曲轴采用全支承设计，五个主轴颈分布在四个连杆轴颈的两侧，每一个连杆轴颈两侧都有主轴颈作为支撑，相比非全支承结构能大幅降低轴颈处的弯曲应力，适配民用发动机高转速下的载荷波动。四个连杆轴颈按照1-3-4-2的点火间隔角呈180度对称布置，保证四缸发动机做功间隔均匀，运转时的扭矩输出更平顺，减少动力输出的脉冲感。曲轴的自由端设计有皮带轮与正时机构的安装轴颈，可直接对接前端附件驱动轮系，驱动发电机、空调压缩机、水泵等附属部件，输出端则预留了飞轮与双质量飞轮的安装定位孔与止推面，匹配手动或自动变速箱的动力输入接口，安装止推面的位置经过尺寸校核，能控制曲轴运转时的轴向窜动量在0.1-0.3mm的合理区间，避免轴向窜动过大导致的轴瓦偏磨、正时跳齿等故障。

　　设计过程中，曲柄臂的外形采用了椭圆形优化截面，在保证曲柄臂抗弯、抗扭强度的前提下，尽可能去除非承载区域的冗余材料，降低曲轴整体的旋转惯量，让发动机的转速响应更灵敏，同时减少高转速下的离心载荷。每一段曲柄臂上都设计有平衡重结构，平衡重的重心位置与偏心质量经过精确计算，用来抵消连杆轴颈、曲柄销旋转时产生的离心力，以及活塞连杆组往复运动产生的一阶、二阶惯性力，让曲轴在常用转速区间的振动水平控制在合理范围，降低发动机运转时的整机振动传递到车身的幅度。轴颈表面的圆角过渡位置采用了沉割圆角设计，避免应力集中导致的曲轴疲劳断裂，同时轴颈表面预留了淬火硬化层的加工余量，实际生产中会通过高频淬火提升轴颈表面硬度，匹配轴瓦的摩擦副要求，保证长期运转下的耐磨性能。

　　从安装边界来看，这款曲轴的主轴颈直径、连杆轴颈直径、轴向总长度都严格匹配福特福克斯机型的缸体主轴承座尺寸，安装时主轴瓦装入缸体主轴承座后，曲轴主轴颈与轴瓦的配合间隙控制在0.02-0.05mm之间，连杆轴颈与连杆大头轴瓦的配合间隙控制在0.02-0.04mm之间，保证润滑油能在摩擦副之间形成稳定的油膜。曲轴内部设计有贯通的润滑油道，从主轴颈表面的油孔连通到对应的连杆轴颈表面，发动机运转时，主油道的压力润滑油会通过曲轴内部油道输送到连杆轴颈位置，为连杆大头轴瓦提供持续的润滑与冷却，避免干摩擦导致的烧瓦故障。油道的走向设计避开了曲轴内部的应力集中区域，油孔边缘都做了倒角过渡，防止油孔位置成为疲劳裂纹的起始点。

　　在实际工程应用中，这类四缸曲轴的设计需要反复经过CAE仿真校核，模拟不同转速、不同负荷下的应力分布、变形量与疲劳安全系数，确保在发动机最大爆发压力工况下，曲轴的最大应力低于材料的疲劳极限，不会出现弯曲、扭转变形超差的问题。同时动平衡校正工序是生产过程中的关键环节，曲轴完成粗加工、精加工后，会在动平衡机上进行全转速区间的动平衡检测，通过在平衡重上钻孔去重的方式，将曲轴的剩余不平衡量控制在设计允许范围内，避免高速运转时因不平衡量过大导致的发动机抖动、轴瓦异常磨损等问题。这款曲轴的结构设计充分考虑了民用车型的可靠性要求，没有采用过于激进的轻量化设计，在保证足够强度储备的前提下优化重量，适配家用车长周期、低维护成本的使用需求，其安装接口、尺寸参数完全对应量产机型的装配要求，可直接用于发动机维修替换、教学拆装实训、动力改装方案的结构验证等场景。
