Dungs压力开关燃烧器管理组件三维设计

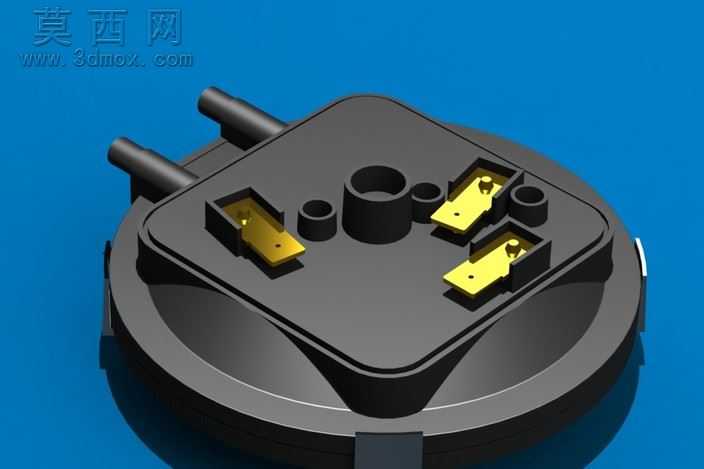

本模型为Dungs品牌配套燃烧器管理系统的压力开关组件，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循工业燃气控制元件的尺寸规范与装配逻辑，对产品的每一处结构细节都进行了1:1还原。模型主体底座采用圆形盘式结构设计，上部集成方形功能安装区，建模时先通过旋转特征生成底座的盘状基体，再对上部安装台进行拉伸切除与凸台添加，精准还原了底座边缘的卡扣定位结构、底部的密封槽位，保证后续虚拟装配时的配合精度。上部功能区的三个不同管径的气嘴接口，分别对应不同的气压检测通路，建模时对接口的内螺纹倒角、外壁加强筋都做了细致处理，还原了实际产品的气路密封结构特征。三个镀金接线端子采用独立的嵌装槽设计，每个端子的定位卡槽、接线孔位、接触弹片结构都通过钣金特征与拉伸切除组合完成，还原了端子与底座的嵌装配合关系，端子表面的镀金材质在渲染时采用高反射金属材质，调整粗糙度参数至0.1以下，还原镀金层的亮面金属质感。底座主体采用阻燃工程塑料材质，渲染时调整材质为哑光深灰色，粗糙度设置为0.6，添加细微的颗粒纹理模拟塑料注塑表面的质感，同时对底座的圆角过渡处做了光影优化，避免渲染时出现棱角生硬的问题。设计过程中充分考虑了产品的实际使用场景，燃气压力开关需要长期在高温、有一定腐蚀性的燃烧器环境下工作，因此建模时特意还原了外壳的密封结构、端子的绝缘隔离结构，三个气嘴的高度差设计也对应了不同取压点的安装需求，避免气路之间出现干扰。渲染阶段采用蓝色纯色背景突出产品主体，打光采用三点布光方案，主光从左上45度照射凸显产品上部结构的立体感，辅光从右侧补光消除暗部死黑，轮廓光从后方打亮产品边缘，将底座的圆形轮廓与上部功能区的层次清晰展现，同时添加柔和的地面阴影增强模型的真实感。整个模型的装配关系完全按照实际产品的组装逻辑搭建，所有零件可独立拆分编辑，既可以用于燃烧器控制系统的虚拟装配调试，也可作为工业燃气控制元件的教学演示模型，帮助技术人员理解压力开关在恒压器燃烧器管理系统中的安装位置与功能结构。
