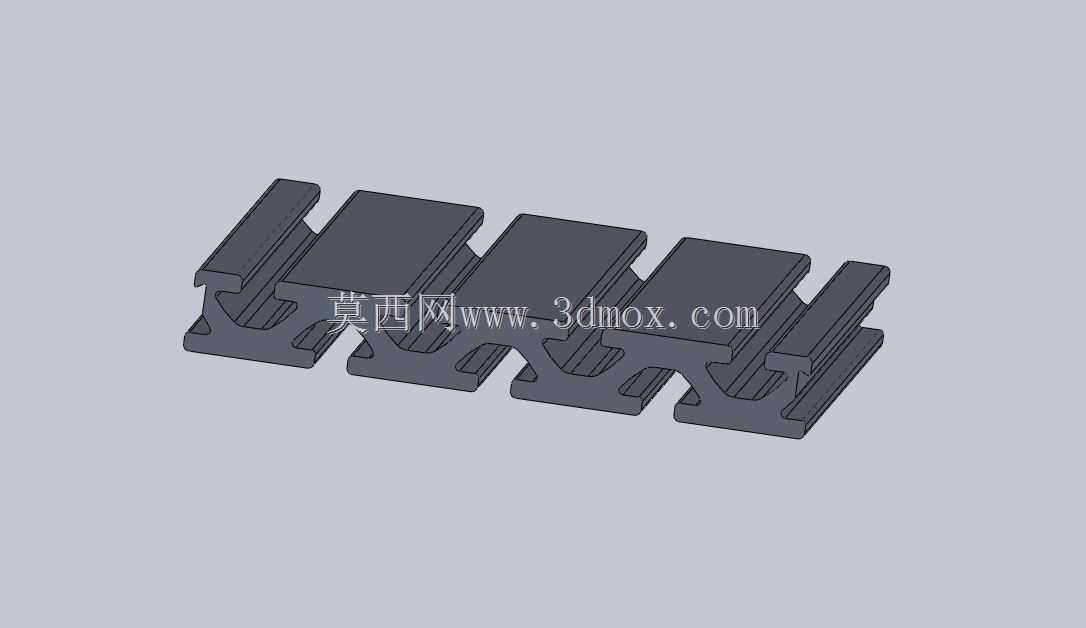

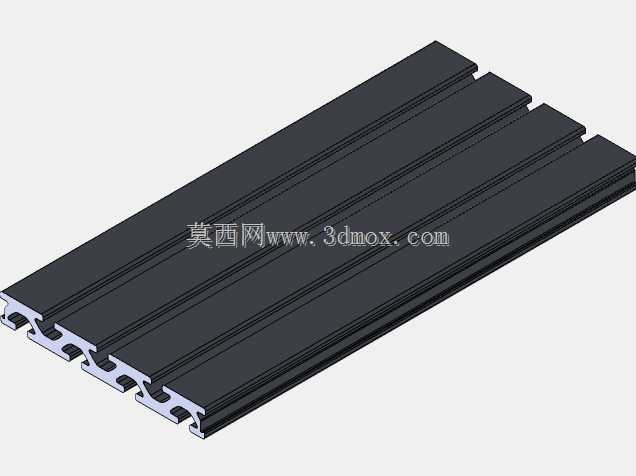

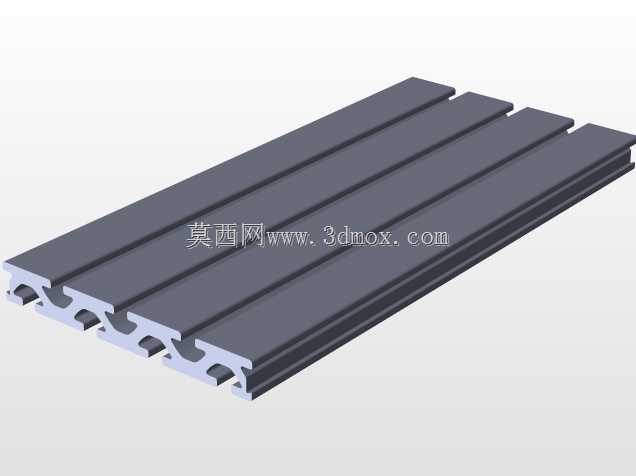

数控铣床T型槽工作台结构设计

　　在常规立式数控铣床的加工场景中，工作台作为承载工件、夹具的核心基准部件，其结构刚性、槽位精度直接决定了大切削量工况下的加工稳定性。本次呈现的T型槽工作台采用分段式拼接结构设计，区别于整体铸造的传统工作台，分段式结构可根据不同加工行程需求灵活拼接组合，适配不同规格的铣床床身安装，无需重新开模铸造整体工作台，大幅降低中小批量定制机床的改造成本。

　　从实际加工用途来看，这类T型槽工作台主要承担工件装夹基准传递、切削力分散传导的作用，工作台表面的T型槽可直接装入T型螺栓，配合压板、平口钳、分度头等工装夹具完成不同外形工件的装夹固定，槽位的平行度、直线度公差控制在0.02mm/1000mm范围内，可满足普通铣削、钻削、镗削工序的装夹定位要求。工作台基体采用灰铸铁HT250材质铸造，经过两次时效处理消除内应力，避免长期使用后出现基准面变形，导轨安装面经过精磨处理，表面粗糙度达到Ra1.6，可保证与床身导轨配合时的接触刚度。

　　设计过程中首先考虑的是切削力的传导路径，工作台底部的支撑筋采用X型交叉布局，相比传统的平行筋布局，可将铣刀切削时产生的垂直冲击力、水平进给力均匀分散到各个支撑点，避免局部应力集中导致的工作台面塌陷。T型槽的开口宽度、槽深尺寸符合机床附件通用标准，可兼容市面上绝大多数标准T型螺栓、夹具定位键，无需单独定制特殊规格的装夹配件，降低用户的工装采购成本。相邻T型槽的间距经过反复校核，既保证槽间有足够的壁厚承受装夹时的螺栓拉紧力，又避免槽间距过大导致小型工件装夹时找不到合适的固定点位。

　　安装边界方面，工作台底部的安装孔位采用等间距排布，可适配不同螺距的滚珠丝杠传动座安装，两端的行程限位块安装面预留了足够的调整空间，安装时可根据实际行程需求微调限位开关的触发位置。工作台侧面预留了冷却水槽安装位，加工时喷出的切削液可顺着槽道流回机床冷却水箱，避免切削液积存在工作台表面导致工件锈蚀。分段拼接处采用止口定位结构，拼接时依靠止口保证相邻两段工作台的平面度、槽位直线度，拼接完成后用高强度螺栓锁紧，拼接处的平面间隙控制在0.01mm以内，不会出现工件装夹时的高低差问题。

　　在实际车间应用场景中，这类T型槽工作台不仅可用于新建数控铣床的装配，也可用于老旧铣床的工作台更换改造，很多使用年限较长的旧铣床工作台表面会出现磕碰划伤、T型槽滑牙、平面度超差等问题，直接更换同规格的分段式T型槽工作台，成本仅为重新铸造整体工作台的三分之一，且安装周期短，不需要大型吊装设备配合，车间维修人员即可完成更换作业。针对重型切削工况，还可在工作台背面加装加强衬板，进一步提升整体刚性，满足大余量铣削时的承载需求。

　　设计时还充分考虑了排屑问题，T型槽的底部设计有微小的倾斜角度，加工产生的铁屑在切削液的冲刷下可顺着槽底斜面滑出，不会积存在槽底导致T型螺栓卡滞，日常清理时只需要用毛刷顺着槽位清扫即可，大幅降低设备维护的工作量。工作台的上表面经过高频淬火处理，淬火硬度达到HRC45-50，可承受工件、夹具装夹时的磕碰，长期使用也不会出现明显的压痕，有效延长工作台的使用寿命。
