双轴可调式激光光路安装机架结构

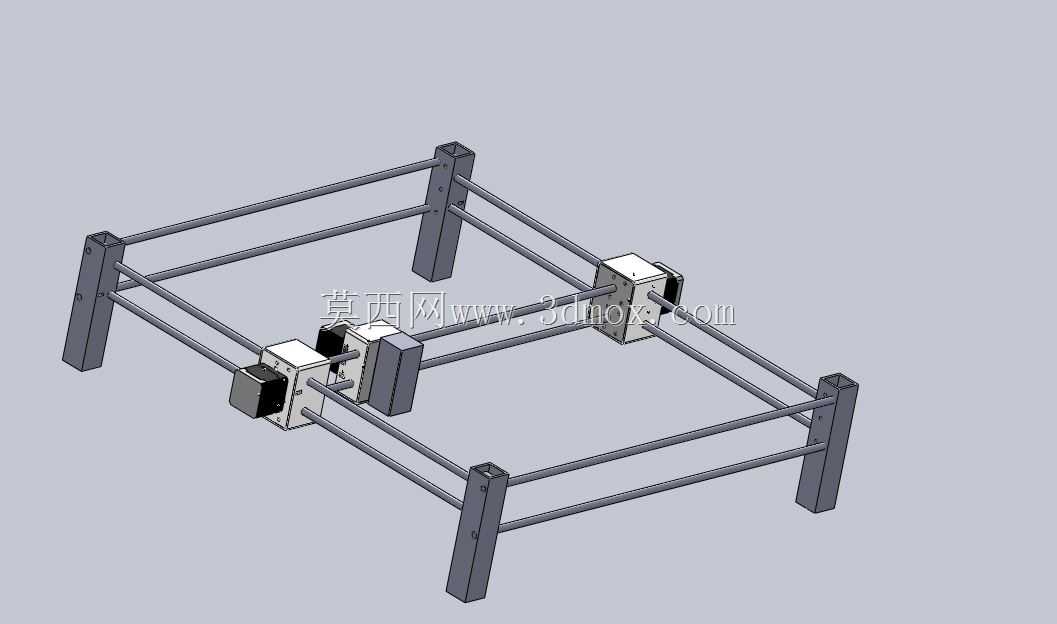

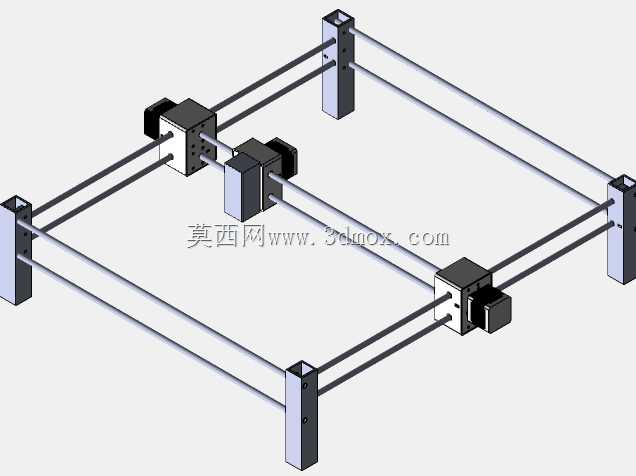

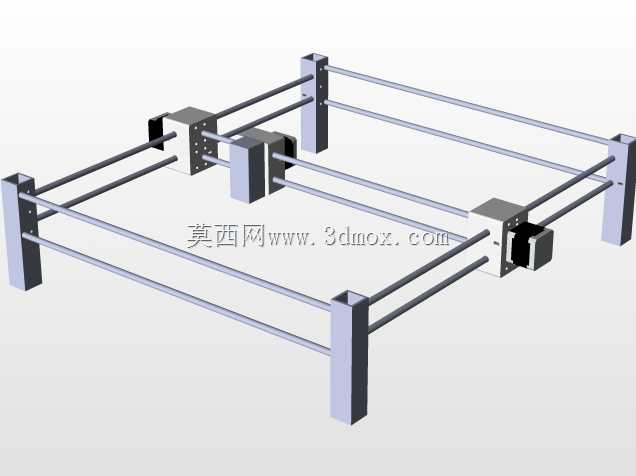

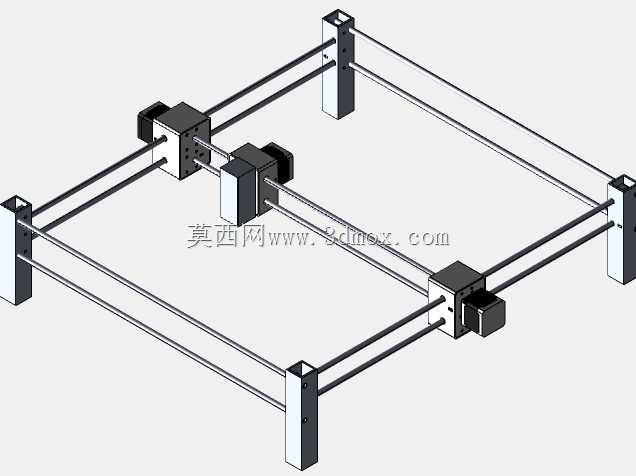

　　这套机架结构主要面向中小功率激光加工设备的光路搭建场景，常见于桌面级激光打标、小型激光切割、实验室激光测试工位的光路布设环节，核心作用是为激光传输路径上的调整组件提供稳定的安装基准，避免光路受机架形变、振动影响出现偏移。从实际使用需求出发，设计时优先考虑了光路调整的便捷性与机架的抗形变能力，整体采用方管型材搭建外支撑框架，四根垂直支脚作为整个结构的承载基础，支脚与横向连接杆之间采用角件锁紧的连接方式，既保证了连接强度，也能在前期调试阶段根据现场安装空间微调横向杆的固定高度，适配不同高度的激光发生端与作业工位的高度差。

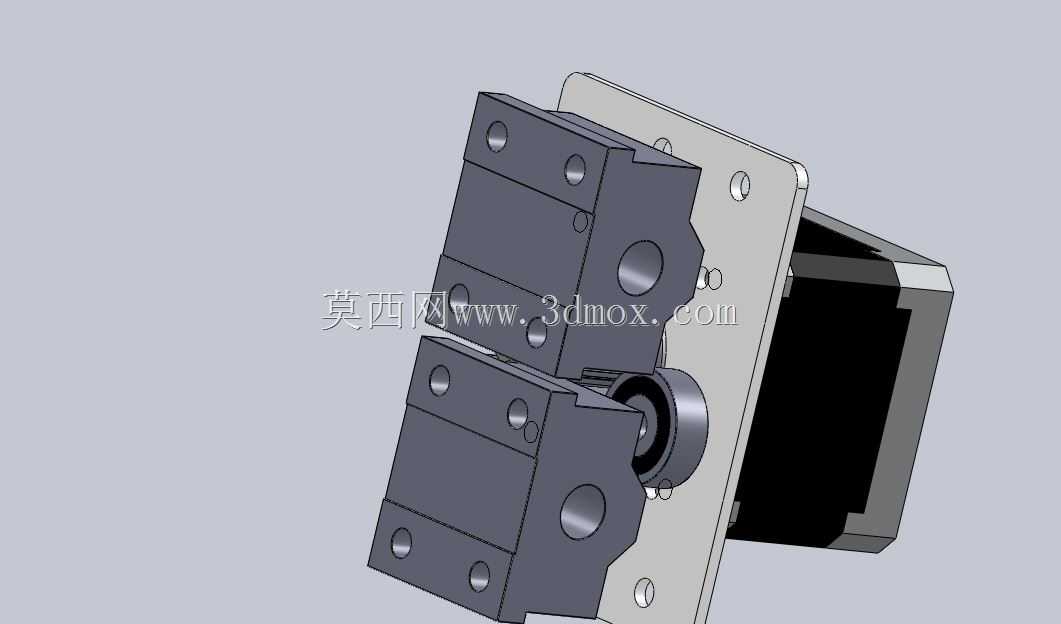

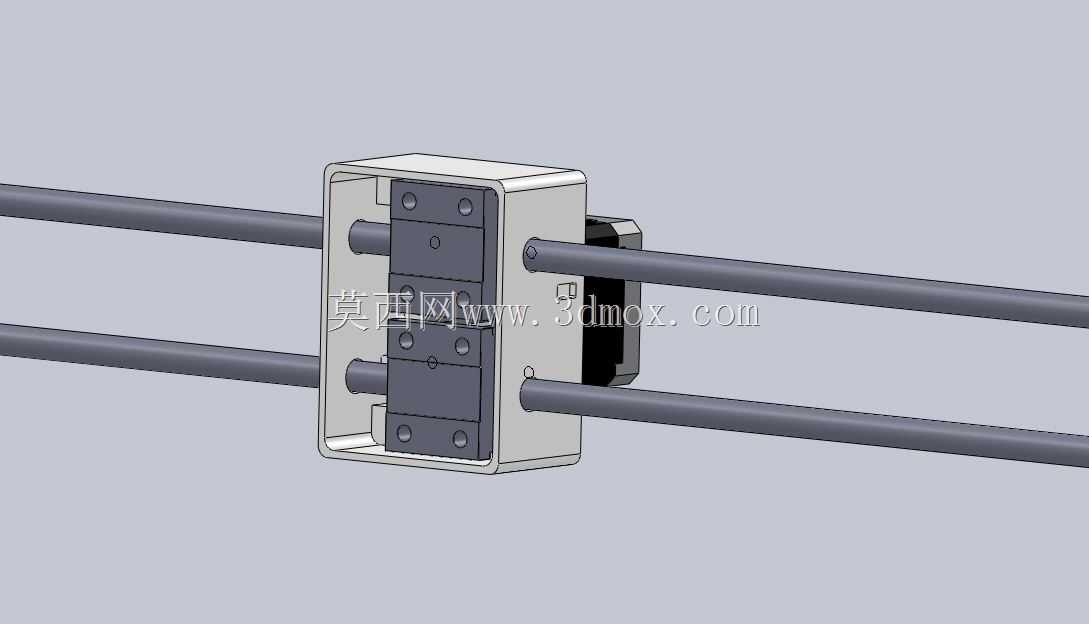

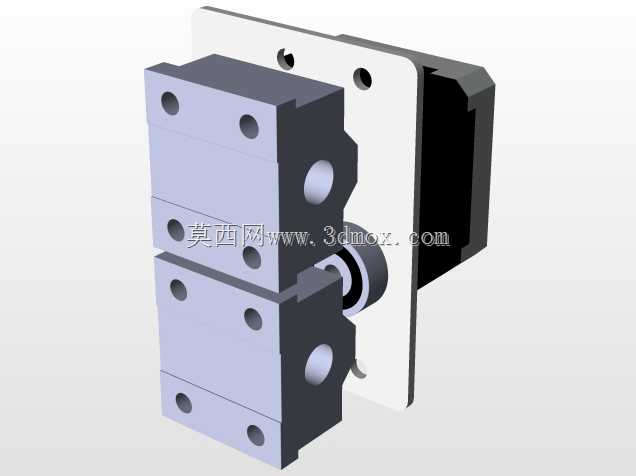

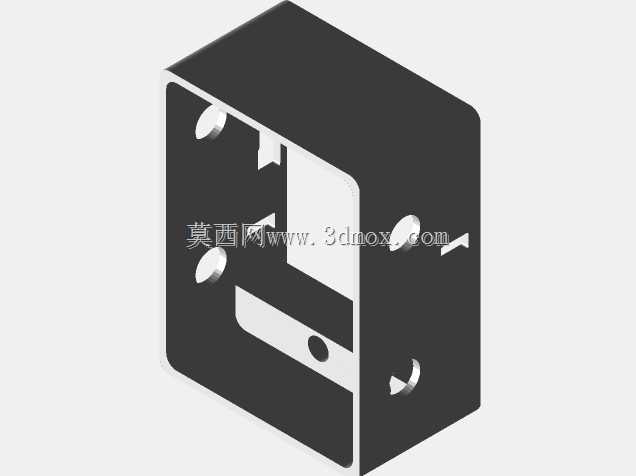

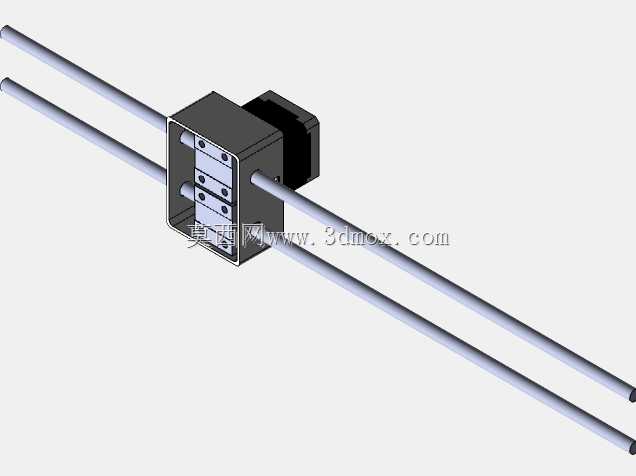

　　横向布置的两根平行光轴作为滑动导向基准，两个可沿光轴轴向滑动的安装座是核心功能部件，每个安装座都预留了标准的光学元件安装孔位，可以直接固定反射镜架、调整座、激光头固定块等常用光路组件，安装座与光轴之间采用直线轴承配合，滑动时阻尼均匀无卡滞，调整到位后可以通过侧面的锁紧螺钉直接固定位置，不需要额外增加定位块，简化了现场调试的操作步骤。在安装边界设计上，整个机架的横向跨度预留了足够的光路调整行程，两个安装座可以在全行程范围内任意位置锁定，满足不同焦距、不同光路折返角度的布设需求，垂直支脚的底部预留了地脚安装孔，可以直接固定在光学平台或者设备台面上，避免设备运行过程中机架出现位移。

　　设计过程中特意规避了复杂的焊接结构，所有连接部位都采用可拆卸的紧固件连接，一方面降低了加工难度，不需要做焊后形变校正，另一方面也方便后期根据光路改造需求快速拆装调整框架尺寸。考虑到激光光路对安装基准的平面度要求，横向光轴的安装座在加工时预留了修配余量，装配时可以通过配磨调整保证两根光轴的平行度误差控制在0.1mm每米范围内，避免安装座滑动时出现憋劲、偏移的问题，进而影响光路的同轴度。框架的杆件选型上，选用了壁厚足够的矩形型钢，保证整个机架在满装光学组件的情况下，中部挠度不超过0.05mm，避免长期使用后杆件下弯导致光路偏移。

　　在实际应用场景中，这套结构既可以作为独立的光路测试架使用，也可以直接集成到小型激光设备的内部作为光路承载结构，安装座的尺寸兼容市面上绝大多数标准光学调整架的安装孔距，不需要额外做转接板就能直接适配常用的光学元件，减少了设计人员的重复建模工作量。整个结构没有多余的冗余设计，所有杆件的长度、安装孔的位置都经过实际装配验证，既不会因为尺寸过大占用多余的设备内部空间，也不会因为行程不足限制光路的调整范围，支脚的高度设计也预留了足够的下方操作空间，方便在机架下方布置工件台、输送线等配套部件，适配不同的加工工艺需求。
