小型桁架式步行钢结构桥体结构设计

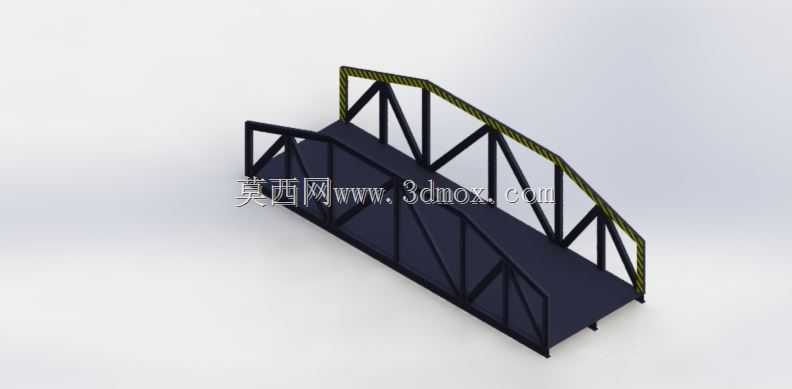

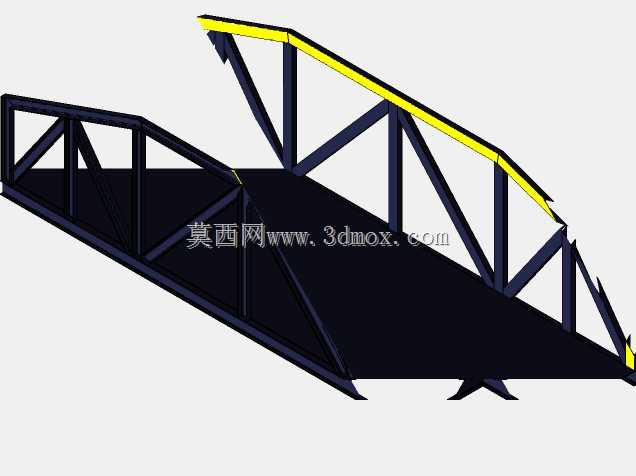

　　这款小型桁架式步行桥的结构设计，主要面向厂区内部跨管线临时通道、设备检修跨障通道、小型景观园区人行跨沟场景，区别于大跨度市政桥梁，该结构主打小跨度轻量化布设，不需要大型吊装设备即可完成现场拼装，适配厂区内狭窄空间的跨障需求，比如生产车间内部跨越输送管线、厂区道路旁跨越排水沟、户外小型景观区域跨越小型水景或高差地形，都可以直接采用该结构进行布设，不需要额外做大规模的基础施工。从结构功能特性来看，桥体采用单侧桁架受力+桥面承托的组合形式，单侧布置的三角桁架承担主要的竖向荷载与侧向倾覆力矩，桥面采用整块平板结构作为人行承载面，边缘设置黄黑警示标识的防护边条，提醒通行人员注意桥体边界，避免踏空。

　　设计过程中优先考虑了小跨度场景下的材料利用率，桁架杆件全部采用等截面矩形型钢，所有腹杆均按照三角稳定结构排布，没有多余的冗余杆件，每一根斜向腹杆都对应传递桥面的竖向荷载到上下弦杆，最终将荷载传递到桥体两端的支撑墩位上，避免杆件出现受扭的不利受力状态。在安装边界的考量上，桥体两端设置了平直的支撑段，直接搭设在两侧的混凝土基础或者预埋钢构件上即可，不需要额外做复杂的铰接节点设计，现场安装时只需要将桥体整体吊装到位，在两端支撑位置做简单的固定焊接或者膨胀螺栓固定即可投入使用，整体安装耗时极短，适合快速布设的临时或者半永久通行场景。

　　外形尺寸方面，桥体的通行宽度满足单人携带工具通行的需求，桁架高度刚好适配成人步行的防护高度，不会因为护栏过高造成材料浪费，也不会因为高度不足失去防护作用，桥体的整体长度适配3到5米的小跨度跨障需求，整体重量控制在人工辅助小型吊装设备即可搬运的范围，不需要调用大型起重设备，降低了现场安装的设备成本。从结构受力的细节设计来看，桁架的上下弦杆采用连续通长的型钢制作，腹杆与弦杆的连接节点采用满焊设计，保证节点的传力可靠性，桥面钢板下方设置了横向的加劲肋，避免人员行走时桥面出现过大的挠曲变形，行走时不会有明显的晃动感，桥体端部的支撑位置做了加宽的支撑垫板，分散桥体对基础的压应力，避免基础局部受压出现破损。针对户外使用的场景，结构所有杆件的连接位置都做了封闭处理，避免雨水积存造成杆件内部锈蚀，延长结构的使用寿命，边缘的警示条采用凹凸的防滑纹理设计，即使在雨天或者表面沾水的情况下，也能起到明显的边界提示作用，防止人员靠近桥体边缘时打滑。不同于常规的双侧桁架桥，该结构采用单侧桁架的设计形式，一方面减少了一侧桁架的材料用量，降低整体结构自重，另一方面在桥体的另一侧没有杆件遮挡，方便携带较长工具的人员通行，不会被侧面的桁架杆件磕碰，特别适合厂区检修人员携带长柄检修工具、小型设备配件跨障通行的使用需求。

　　在建模过程中，所有杆件的截面尺寸都按照常规小跨度人行桥的荷载标准进行匹配，竖向荷载按照人行均布荷载取值，同时考虑了小型工具推车通行的局部集中荷载，保证结构在常规使用场景下不会出现塑性变形，所有节点的位置都做了倒角处理，避免尖锐的棱角划伤通行人员，也避免安装过程中施工人员被磕碰受伤。桥体的底部设置了小型的定位支脚，在安装时可以快速卡入基础上的预留定位槽，不需要反复调整桥体的安装位置，大幅提升现场安装的效率，定位支脚同时可以起到抗滑移的作用，即使在桥体受到侧向水平力的时候，也不会出现整体滑移的风险。整体结构没有复杂的曲面造型，所有零部件都是标准的型材与板材，加工时只需要按照尺寸切割下料，然后在工装台架上焊接拼装即可，不需要定制特殊的加工模具，加工成本低，加工周期短，适合小批量快速制作投入使用。
