微型弹性沟槽式轴连接联轴器结构

　　这类沟槽式弹性联轴器，在小功率精密传动场景里的出镜率极高，常见于桌面级自动化设备的伺服输出端、编码器与主轴的连接工位、小型检测仪器的动力传递链路，甚至是3D打印设备的进给轴传动环节，核心作用是补偿两根连接轴之间的径向、角向与轴向偏差，避免刚性连接带来的附加载荷磨损轴承、憋坏驱动端元器件。

　　从结构设计逻辑来看，这款联轴器采用一体切割的金属本体结构，没有拼接式联轴器的装配间隙，扭转回程间隙可以控制在极小的范围内，非常适合需要正反转频繁切换、定位精度要求高的传动场景。本体上的平行沟槽开槽设计，是这类联轴器的核心功能结构：多道平行分布的切槽在传递扭矩时，可以通过自身的弹性形变吸收两轴之间的不对中量，相比膜片联轴器它的结构更简单，加工成本更低，相比十字滑块联轴器它没有相对滑动的摩擦副，不需要定期润滑维护，长期运行也不会产生磨损碎屑，适配洁净度要求较高的实验室仪器、电子制造设备工况。

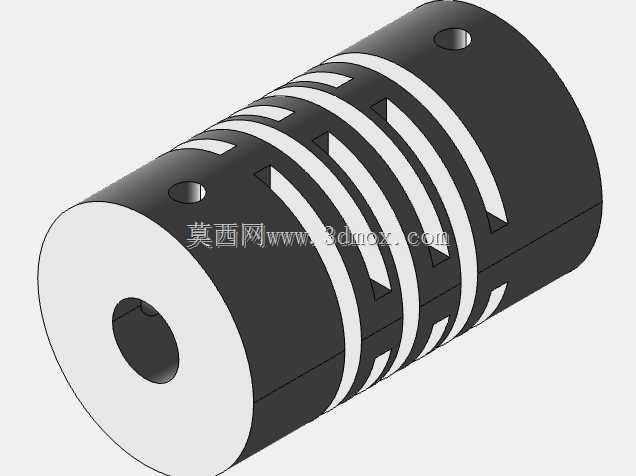

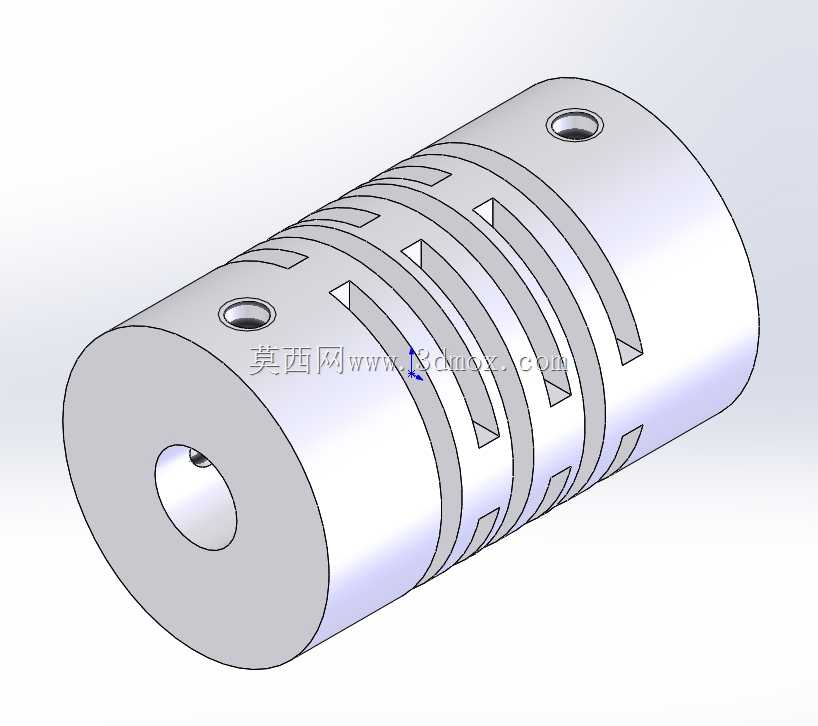

　　尺寸边界上，这款联轴器的外径为13mm，总长度21mm，两端轴孔直径为4mm，属于微型传动件范畴，安装空间占用极小，适配小规格的步进电机、微型直流电机、旋转编码器的输出轴尺寸。两端的紧定螺钉孔为垂直于轴线的通孔设计，安装时直接将两端轴插入对应轴孔，拧紧紧定螺钉即可完成固定，不需要额外的胀套、键连接结构，装配效率很高，适合小空间内的快速装调。需要注意的是，这类沟槽式联轴器的扭矩承载能力和沟槽的数量、宽度、深度直接相关，这款产品的开槽数量较多，单槽宽度较窄，在保证偏差补偿能力的同时，兼顾了一定的扭转刚度，既可以吸收安装时的轴系偏差，也不会因为刚度过低导致传动滞后，影响系统的定位精度。

　　在实际选型应用中，这类联轴器不适合大扭矩、重载的传动场景，它的适用扭矩范围通常在零点几牛米到数牛米之间，刚好匹配微型传动系统的动力传递需求。设计建模时，这类一体结构的联轴器需要重点关注沟槽的加工工艺可行性：如果是采用金属棒料一体铣削加工，沟槽的内角需要预留合适的铣刀半径，避免出现应力集中的尖角，否则在频繁正反转的交变载荷下，沟槽根部很容易出现疲劳断裂，直接导致传动失效。另外两端的紧定螺钉孔位置需要和沟槽位置错开，不能让螺钉孔打在开槽的弹性臂上，否则会大幅降低弹性臂的结构强度，缩短联轴器的使用寿命。轴孔的公差配合通常选用间隙配合或者过渡配合，既方便安装时的轴件插入，也不会因为间隙过大导致传动时出现晃动。

　　从应用适配性来说，这类联轴器可以有效抵消安装过程中两轴的同轴度误差，哪怕安装时两轴存在零点几毫米的径向偏差、一两度的角向偏差，或是少量的轴向窜动，都可以通过自身的弹性变形进行补偿，不会把附加弯矩传递到两端的支撑轴承上，能有效延长驱动电机和被驱动负载的轴承使用寿命，降低设备的长期维护成本。相比刚性联轴器，它的隔振效果也更好，可以吸收一部分电机运转时产生的微小振动，避免振动传递到负载端影响检测或者加工精度，在对振动敏感的精密检测设备、光学调整设备里，这类联轴器的应用优势非常明显。建模过程中需要注意整体结构的同轴度要求，两端轴孔的同轴度公差需要控制在合理范围内，否则哪怕联轴器本身有偏差补偿能力，过大的初始同轴度误差也会让弹性臂长期处于单向受力状态，加速疲劳失效。
