电动汽车驱动用三相异步电动机结构

　　这款电机的三维结构完整还原了车用驱动电机的实体特征，从机座散热筋的排布到接线盒的安装位置，都严格遵循量产电机的实际设计逻辑。在新能源电动汽车的动力系统布局中，这类电机通常布置于前舱或后驱动桥位置，替代传统燃油车的内燃机作为动力输出核心，需要在紧凑的安装空间内满足高功率密度、宽转速区间的运行要求，同时还要适配整车的振动、防水防尘等级规范。

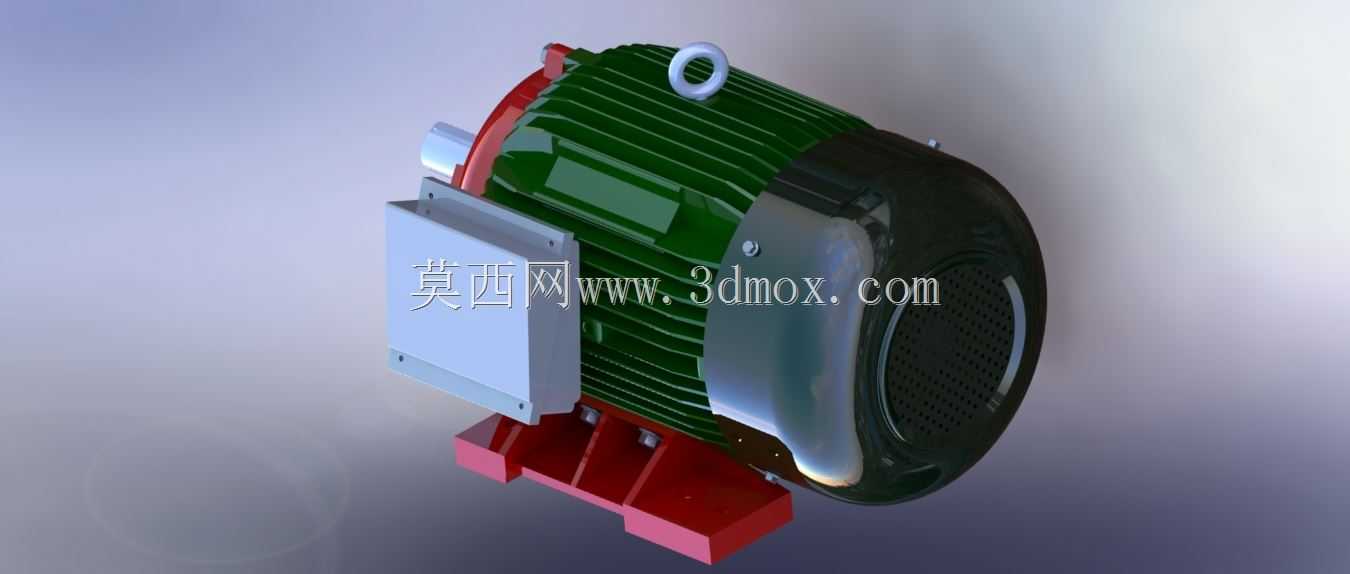

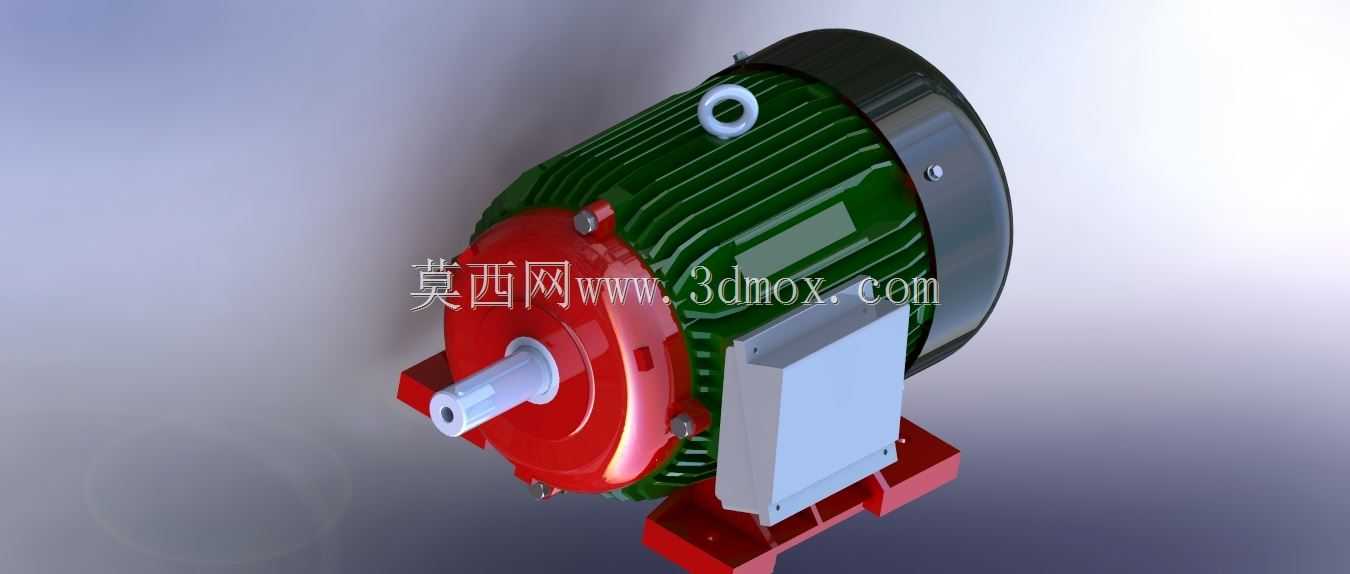

　　从功能特性来看，模型完整呈现了电机的核心组成部分：带环形吊环的机座部分采用铸铁材质的散热筋结构，沿圆周方向均匀分布的竖向散热筋能够在车辆行驶过程中利用迎面气流带走绕组产生的热量，避免持续高负荷运行下的温升超标；顶部的吊环结构是为了满足生产装配以及后期售后维修过程中的吊装需求，吊环的安装位置经过重心校核，起吊时能够保持电机整体水平，不会出现侧倾磕碰接线盒或输出轴的情况。输出轴端采用标准的轴伸设计，键槽尺寸匹配通用的联轴器或减速器连接法兰，能够直接对接整车的传动减速机构，减少额外的转接零件，提升传动系统的整体效率。

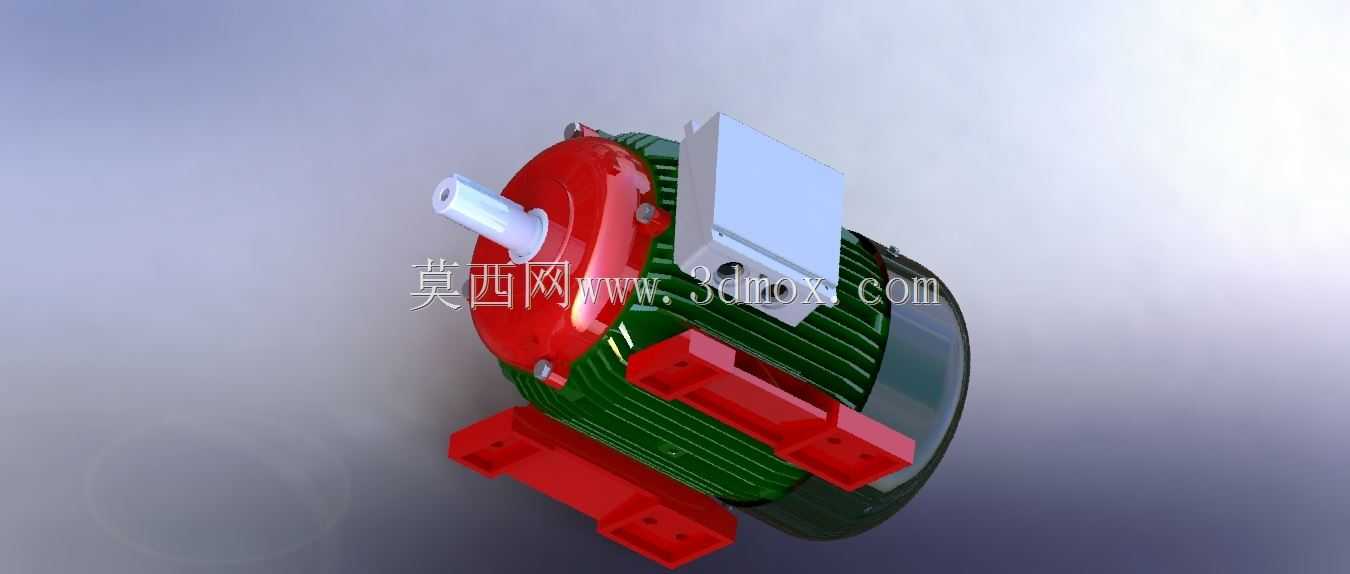

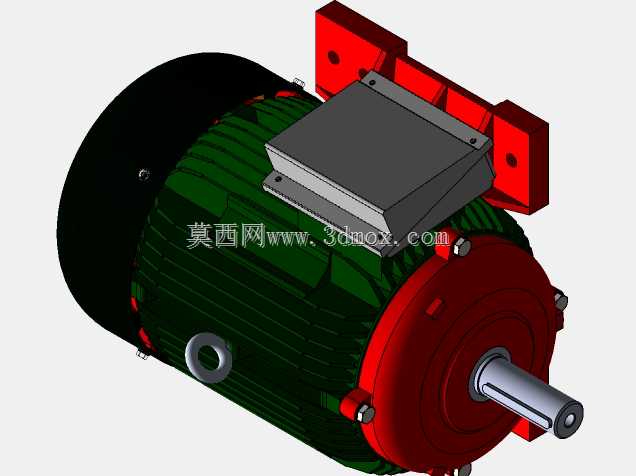

　　设计过程中首先要明确的是安装边界约束，这类车用电机的底脚安装孔距、中心高尺寸都需要和整车悬置支架的设计参数完全匹配，模型中红色的底脚安装座带有加强筋结构，能够承受车辆加减速、颠簸路面带来的冲击载荷，避免安装位置出现应力集中导致的机座开裂。接线盒的布置位置选择在机座侧方而非顶部，是为了规避整车布置时上方的线束干涉，同时接线盒的倾斜安装面能够让高压线束的走向更顺畅，减少线束弯折半径过小带来的绝缘层破损风险。端盖部分的通风孔采用格栅式设计，既能够满足内部散热的气流流通需求，又能阻挡行驶过程中飞溅的泥水、砂石进入电机内部，防护等级可以达到IP54以上，适配车辆复杂的使用环境。

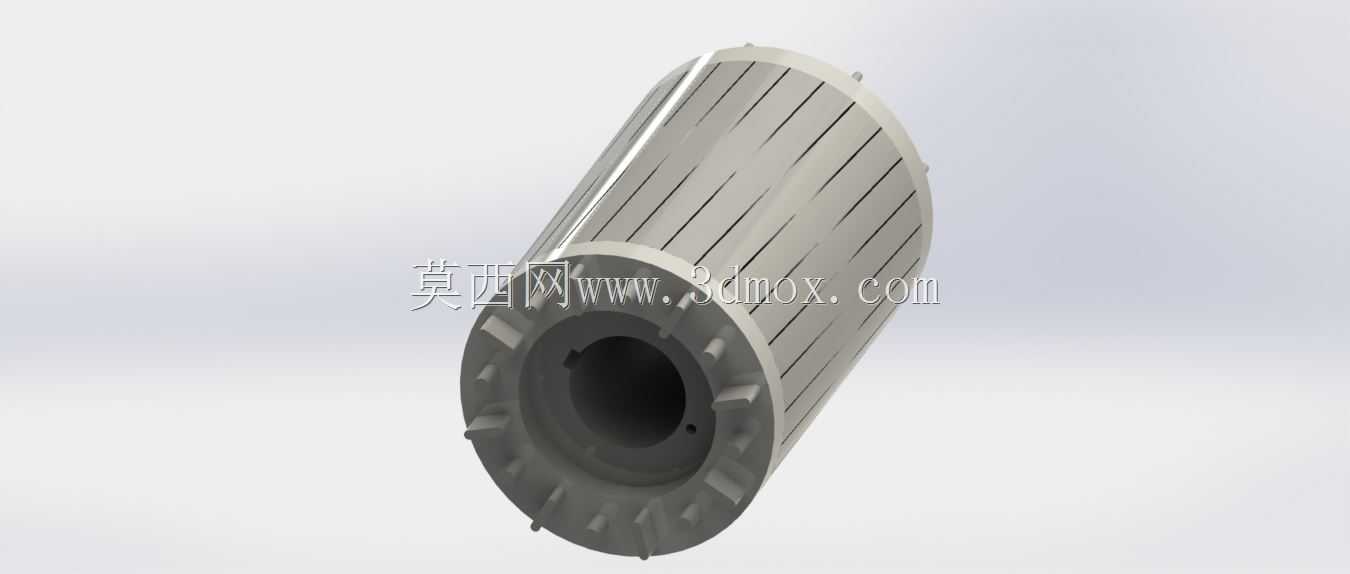

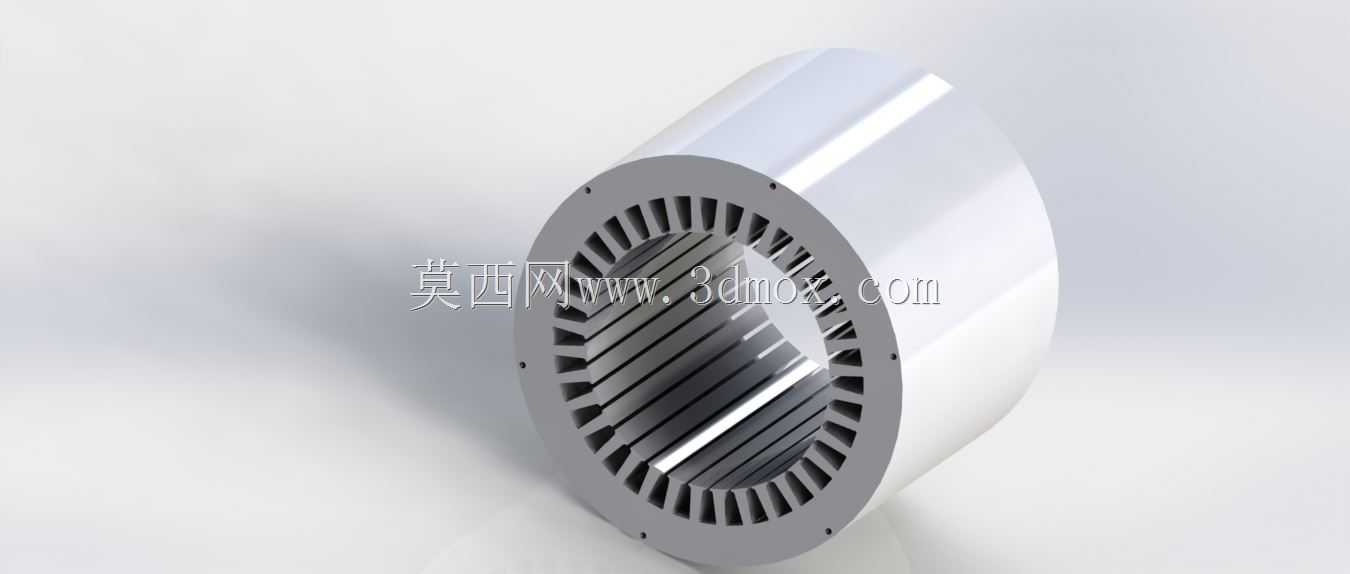

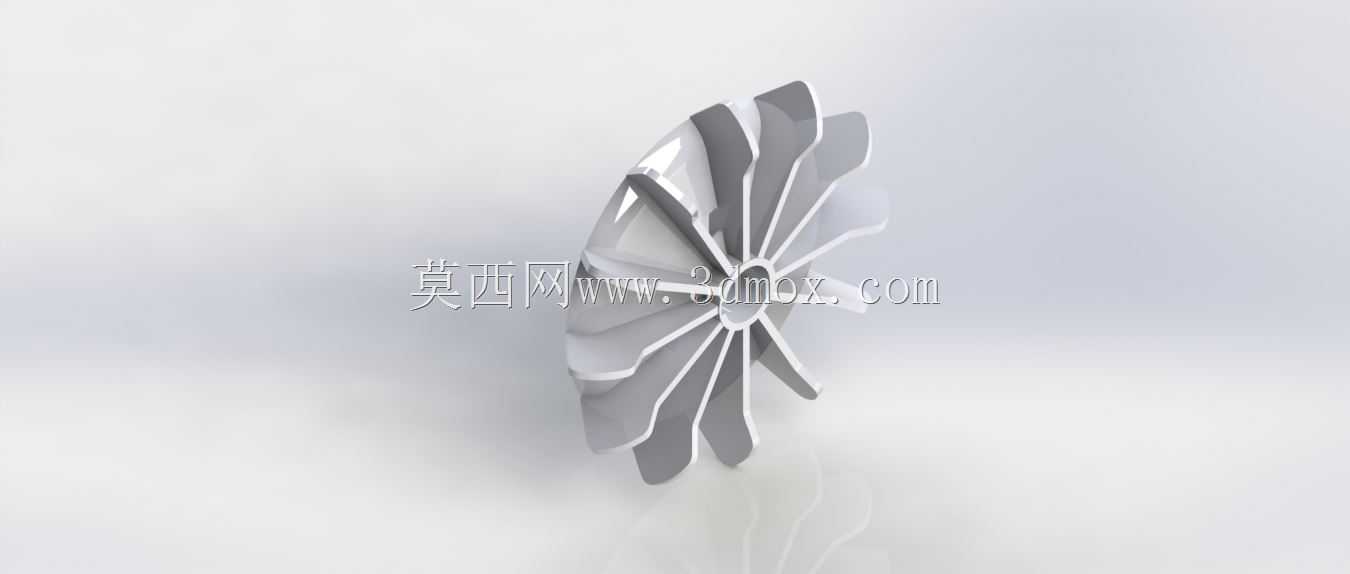

　　在结构细节处理上，机座与端盖的配合止口、轴承室的公差配合都在模型中做了准确的还原，设计时需要考虑装配过程中的工艺性，止口的导入角设计能够让端盖装配时顺利对位，不会出现密封胶圈被剪切破损的问题。后端盖的散热风扇虽然在模型外部不可见，但对应的风罩结构尺寸也和机座做了匹配，风罩的导流角度能够让散热气流沿着散热筋轴向流动，最大化散热效率。绕组端部的绝缘结构、转子的导条排布虽然属于内部结构，但在三维建模时也预留了对应的装配空间，方便后续做电磁仿真或者结构强度校核时直接调用模型，不需要重新绘制内部零件。

　　实际选型应用中，这类电机的外形尺寸需要和整车的动力舱空间做反复校核，输出轴的径向跳动、轴向窜动量都要满足整车传动系统的精度要求，底脚的安装平面平面度公差控制在0.1mm以内，避免安装时出现强制装配导致的机座变形，影响轴承的正常运转寿命。接线盒内部的接线柱间距需要满足高压电气的安全间隙要求，不同电压等级下的爬电距离都要符合车用电气的安全规范，避免高压击穿带来的安全隐患。模型中所有的圆角、倒角细节都和量产零件保持一致，没有出现尖锐的棱角，一方面是为了满足铸造工艺的拔模要求，另一方面也能避免装配过程中划伤操作人员或者损坏周边的线束管路。
