NEMA23规格步进电机三维结构模型

　　在自动化设备的传动选型环节里，NEMA23规格的步进电机一直是中小负载点位运动场景的核心执行部件，这类电机常被用在数控雕刻机的进给轴驱动、3D打印机的运动轴传动、小型自动化流水线的工位移位、包装设备的送料机构驱动、非标检测设备的滑台驱动等场景中，依靠脉冲信号对应固定步距角的特性，可实现开环状态下的精准位置控制，不需要额外加装位置反馈元件就能满足多数中低速、中低负载工况的定位需求，相比伺服系统能大幅降低设备的硬件成本，同时调试难度更低，对现场工程人员的技术门槛要求更友好。

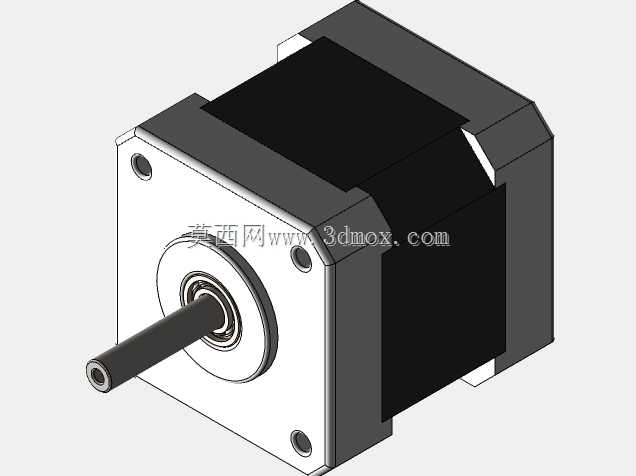

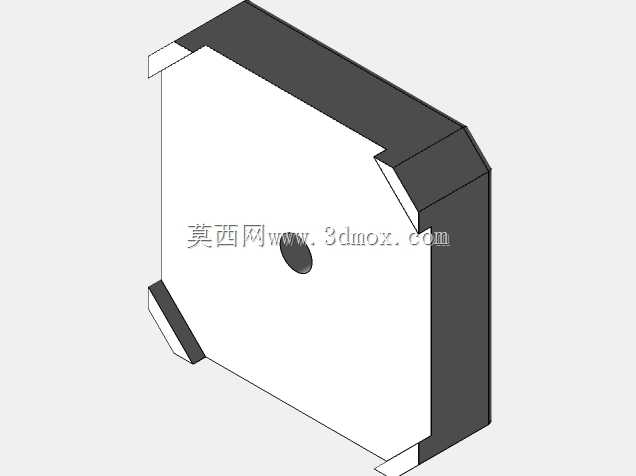

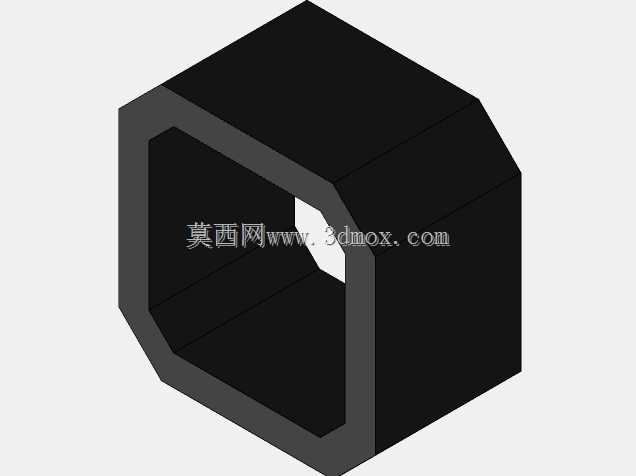

　　从结构设计的角度看，这款步进电机采用了行业通用的方形安装法兰结构，前端盖设置有四个对称分布的安装沉孔，安装孔的位置度公差严格控制在0.02mm以内，保证和设备安装面贴合后电机轴与传动部件的同轴度，避免长期运行出现轴承受力不均、输出轴偏磨的问题。输出轴采用单伸轴结构，轴端做了中心孔设计，既方便加工时的顶尖定位保证轴的圆跳动精度，也可适配带顶丝的联轴器、同步轮等传动连接件，轴伸长度、轴径尺寸完全符合NEMA23安装尺寸的通用规范，可直接替换同规格的市面主流产品，不需要重新调整安装位的结构尺寸。电机机身采用叠压硅钢片的定子结构搭配永磁转子，外部包裹方形金属机壳，既可以为内部磁路提供闭合回路，也能通过机壳表面将运行产生的热量传导出去，在额定转速范围内运行时不需要额外加装散热装置就能满足温升要求。后端预留的结构空间可适配加装刹车模块、编码器组件，用户可根据实际工况需求拓展成带抱闸、带闭环反馈的衍生型号，不需要重新更换电机主体结构。

　　建模过程中，对电机的各个装配边界做了精准还原：前端盖的轴承安装位做了台阶限位结构，保证轴承压装后不会出现轴向窜动；出线端的位置预留了标准的线缆护套安装槽，可适配不同线径的动力线、编码器线接出；机身的叠片结构做了简化处理但保留了外形的装配干涉边界，在做设备整体装配仿真时，可直接调用该模型进行安装位的干涉检查，不需要额外对电机模型做结构修补。实际选型搭配时，这类电机通常和细分驱动器配合使用，通过驱动器的细分设置可将固有步距角拆分成更小的步进角度，有效降低低速运行时的振动问题，提升运动平稳性，在搭配滚珠丝杠、同步带等传动部件时，可根据导程、减速比换算出对应的脉冲当量，实现精确的位移控制。

　　需要注意的是，这类电机的输出扭矩会随着转速升高出现明显的扭矩衰减，在做选型计算时要结合实际运行的转速区间、负载惯量、加减速时间做扭矩校核，避免出现高速段丢步、启动时过载堵转的问题。模型还原的安装尺寸完全遵循通用行业规范，安装法兰的端面平面度、输出轴的径向跳动公差都在模型的配合特征里做了对应体现，结构工程师在做设备布局时，可直接将该模型导入装配环境，预留对应的安装空间、线缆弯折空间，以及和传动部件连接的同轴度调整空间，不需要反复核对二维样本的尺寸参数，能有效缩短设备设计阶段的选型建模周期。另外电机前端盖和机壳的连接采用内六角螺钉紧固，模型里还原了螺钉头的沉孔深度，在做外围结构设计时要预留对应的扳手操作空间，避免后期装配时出现工具无法操作的问题。
