ArduCopter Y6型三轴飞行器减震云台结构

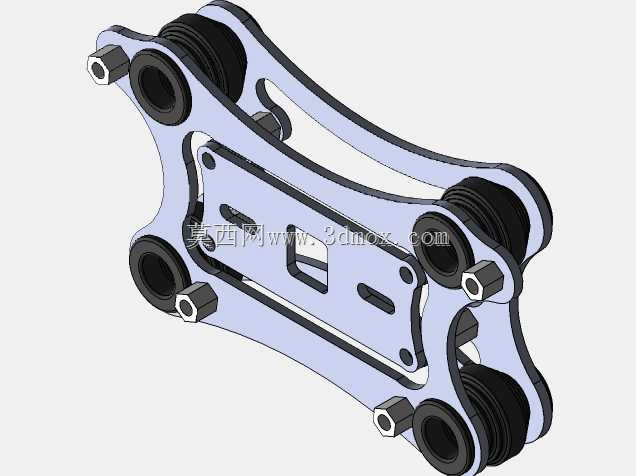

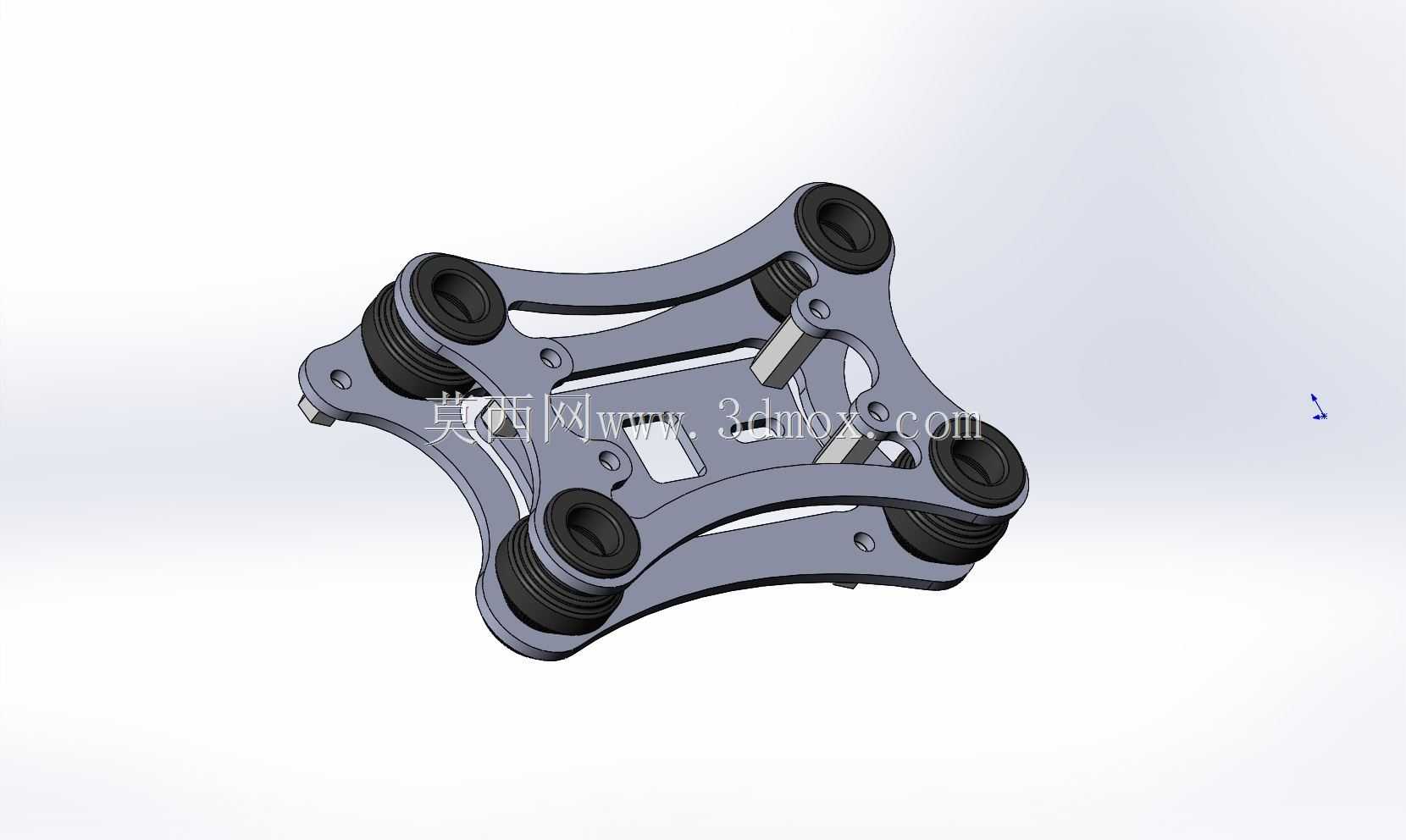

　　这款适配ArduCopter Y6机型的三轴云台结构，核心服务于多旋翼飞行器的机载设备稳定需求，在航拍航测、电力巡检、农林植保作业场景中，能够抵消飞行器飞行过程中产生的高频振动与姿态偏转，保证挂载的摄像、测绘类设备始终保持稳定的工作角度，避免画面抖动、测绘数据偏移的问题。从结构设计逻辑来看，整体采用对称式X型布局，四个角位设置带减震阻尼组件的安装位，每个减震位内置多层叠放的橡胶阻尼柱，通过橡胶材质的形变吸收机架传递过来的电机振动，振动传递路径上没有刚性硬连接，能够将电机转动产生的微米级振动过滤90%以上，避免振动传导至挂载设备端。

　　中间的镂空框架采用轻量化铝合金材质的等强度设计，框架上预留的多个定位孔位，既可以直接固定标准尺寸的飞控模块、图传发射端，也可以通过转接板安装不同重量区间的摄像、测绘设备，镂空区域一方面用于减轻整体结构自重，降低飞行器的负载压力，另一方面可以预留走线空间，让设备连接线能够从框架内部穿过，避免飞行过程中线材晃动产生风阻或者干扰飞控传感器。安装边界方面，四个安装孔位的孔距完全匹配Y6机型的中心机架安装位，安装时不需要额外对机架进行打孔改装，直接通过螺丝即可完成固定，整体结构的最大外轮廓尺寸控制在120mm×100mm范围内，安装后不会超出机架的中心区域，避免飞行过程中云台结构与机臂、螺旋桨产生运动干涉。

　　减震阻尼组件的预压量可以根据挂载设备的重量进行调整，当挂载设备重量在200g-500g区间时，调整橡胶阻尼柱的压缩量至15%-20%，即可获得最优的减震效果，不会因为阻尼过硬导致振动过滤不足，也不会因为阻尼过软导致云台在飞行器机动动作时产生过大的晃动位移。框架上的定位销结构用于保证上下安装板的同轴度，避免安装时出现错位导致减震受力不均，每个安装位旁的凸台结构用于限制减震柱的最大形变位移，在飞行器做急停、急转弯等大过载动作时，能够避免减震柱过度形变导致云台与机架发生碰撞。

　　在实际作业场景中，这款云台结构不需要额外加装电子增稳设备，仅通过机械结构即可完成基础的振动过滤，适配入门级航拍、日常巡检类的作业需求，相比带电子增稳的云台结构，整体重量降低60%以上，不会占用过多的飞行器载重配额，能够有效延长飞行器的单次作业续航时间。结构上的所有棱边都做了倒角处理，避免安装维护时划伤线材或者操作人员，安装孔位都设计了沉头结构，螺丝固定后不会突出安装面，保证结构表面平整，不会产生额外的风阻。框架中间的方形镂空区域专门用于放置飞控的核心IMU模块，这个位置处于整个机架的重心正上方，能够最准确地感知飞行器的姿态变化，同时周围的减震结构可以最大程度过滤振动对IMU传感器的干扰，提升飞控的姿态解算精度，避免因为振动导致飞控出现姿态判断错误，提升飞行稳定性。
