车载燃油箱液位检测燃油传感器结构

在商用车、乘用车辆以及非道路移动机械的燃油供给系统中，燃油液位的实时准确检测是整车运行状态监控的核心环节之一，这款燃油传感器正是为适配塑料燃油箱的安装需求设计的液位检测部件。从实际装车场景来看，这类传感器多布置在燃油箱顶部的预留安装位，探杆垂直伸入油箱内部，通过检测燃油液面高度变化，将液位信号转化为电信号传输至仪表盘油量显示单元，为驾驶员提供剩余油量参考，同时也可为整车电控系统提供燃油余量数据，支撑油耗统计、低油量预警等功能实现。

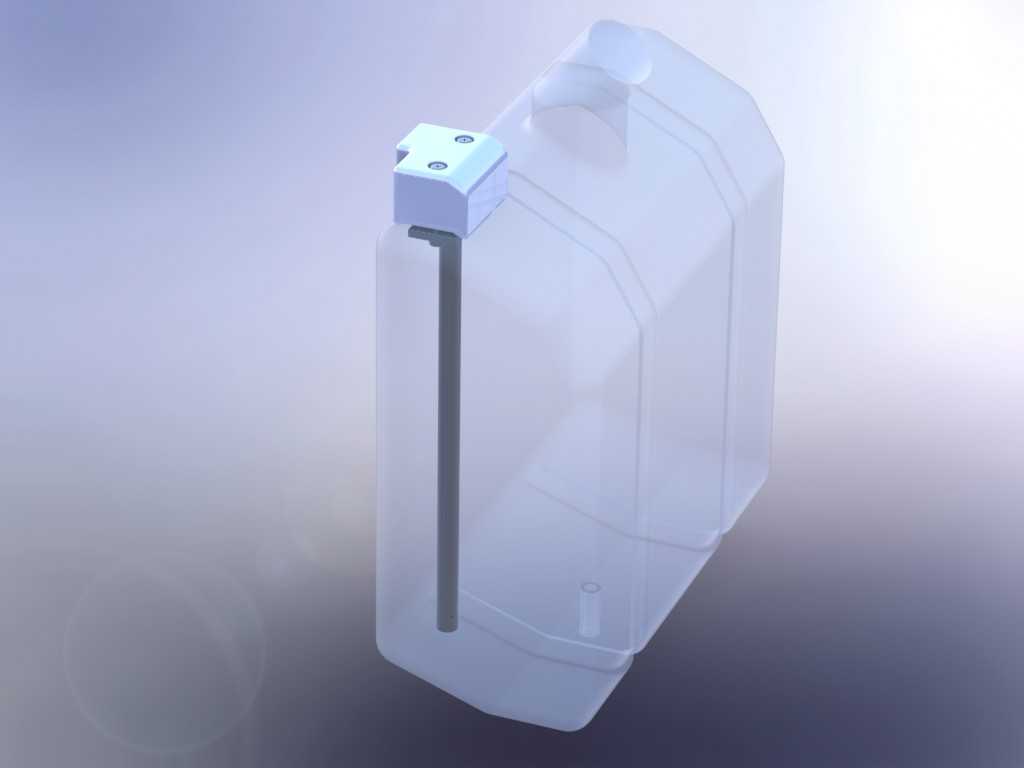

从结构设计思路来看，这款传感器采用顶部法兰安装的结构形式，顶部的安装基座设置有两个固定孔位，可通过螺栓与油箱顶部的安装凸台紧密贴合，基座与油箱接触面预留密封结构安装空间，避免燃油挥发泄漏以及外部水汽、杂质进入油箱内部。探杆部分采用长直杆式结构，长度匹配对应油箱的深度尺寸，安装后探杆底端距离油箱底部预留安全间隙，既避免车辆行驶过程中颠簸导致探杆磕碰油箱底部造成损坏，也能保证低油量状态下仍可准确检测剩余燃油，不会出现过早触发低油量预警的问题。

在功能特性层面，这款传感器的结构设计充分考虑了车载工况的使用需求，基座部分采用耐燃油腐蚀的工程塑料材质，可长期浸泡在燃油环境中不出现溶胀、开裂问题，探杆部分的检测元件做了密封防护处理，能够适应油箱内燃油晃动、温度变化带来的环境影响，输出信号稳定，不会因为车辆爬坡、倾斜、急加减速时的燃油液面波动出现大幅信号跳变，保证油量显示的平稳性。

从安装边界来看，顶部安装基座的外形尺寸适配常规乘用车、小型工程机械的油箱安装孔位，安装时无需对油箱进行额外改孔，直接对齐孔位锁紧螺栓即可完成机械固定，后续接插对应线束即可完成装配，整体装配工序简单，适配性较强。这类传感器的结构设计也兼顾了后期维护的便利性，当传感器出现检测故障时，只需排空油箱内剩余燃油，松开固定螺栓即可整体拔出更换，无需拆解油箱整体结构，可有效降低售后维护的工时成本。在实际建模过程中，这类部件需要重点匹配油箱的安装孔位尺寸、探杆长度与油箱内部深度的对应关系，同时要考虑安装基座的密封槽尺寸精度，避免装配后出现密封失效的问题，探杆部分的直线度公差也需要严格控制，防止安装过程中出现卡滞或者探杆偏斜触碰油箱内壁的情况。
