镀锌钢吊环螺栓M20规格结构设计

　　从结构设计逻辑来看，吊环的环形内径做了圆弧过渡处理，没有尖锐棱角，能避免吊装时钢丝绳、卸扣出现局部应力切割，减少吊索具的非正常磨损；环体与螺杆衔接的位置做了加厚的凸台结构，这个位置是整个构件受力最复杂的区域，吊装时的斜向拉力、扭转力都会在此处集中，加厚设计能有效分散应力，避免螺杆根部出现断裂风险。螺杆部分采用M20标准公制粗牙螺纹，有效螺纹长度127mm，这个长度参数是经过多场景适配验证的：穿装在阀门法兰、设备吊装基座上时，既能满足双螺母锁紧的安装余量，也不会因为螺杆过长导致安装后突出段剐蹭周边管线、护罩，适配的安装板厚范围覆盖10mm到80mm的常规钢制基座，安装时需要注意螺纹啮合长度不能低于螺纹直径的1.5倍，也就是至少保证30mm以上的螺纹完全拧入基座螺孔，否则会大幅降低整体承载能力。在车间重型工装吊装、阀门组件现场拆装、小型机电设备移位这类日常作业场景里，吊环螺栓是出现频率极高的受力连接件，很多现场作业人员容易忽略它的安装边界与受力特性，选型或安装不当很容易留下吊装安全隐患。这款吊环螺栓采用整体锻造后镀锌的工艺路线，顶部的环形吊耳与下方螺杆为一体式结构，不存在焊接拼接带来的应力集中缺陷，表面镀锌层能应对车间常规湿度、轻度酸碱飞溅的工况，避免长期使用出现锈蚀卡滞，影响螺纹配合精度与吊环受力强度。

　　它的额定承载能力为1250kg，这个数值是垂直起吊状态下的安全载荷，实际使用中如果存在斜拉角度，承载能力会随角度增大快速下降，当吊索与垂直方向夹角超过45度时，实际允许载荷会降到额定值的一半以下，这点在结构选型时必须提前核算吊装角度，不能单纯按垂直载荷数值选型。很多设计人员在做设备吊装结构时，容易只关注螺栓的螺纹强度，忽略吊环与安装面的贴合要求：这款吊环螺栓的凸台下端面为精加工平面，安装时必须保证与基座安装面完全贴合，不能在吊环下方加装弹性垫圈，否则会导致受力时吊环出现偏斜，局部应力陡增引发断裂；如果安装面存在倾斜，需要加工适配的斜垫片保证吊环环面处于垂直受力平面，避免环体受侧向弯折力。

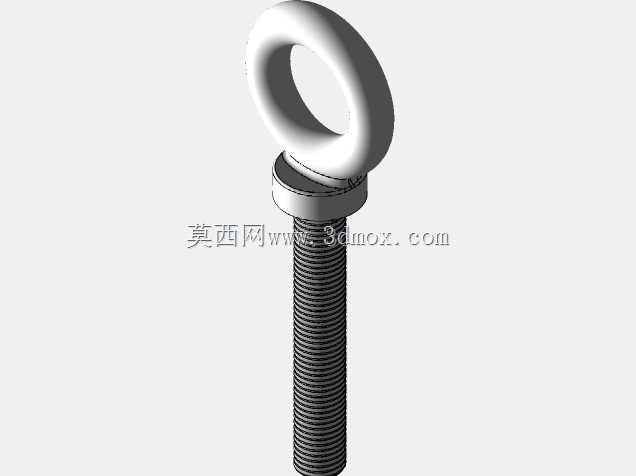

　　从三维建模的细节来看，螺纹部分采用标准牙型建模，牙顶与牙底的圆角处理完全符合紧固件国标要求，没有做简化的装饰性螺纹，能直接用于装配干涉检查、吊装受力仿真的前置模型，导入装配体后可以直接验证安装空间是否充足，比如吊环旋转时会不会和周边的管线接头、设备外壳发生碰撞，提前规避现场安装后吊环无法正常穿挂吊索的问题。在阀门类设备的配套设计中，这类吊环螺栓通常预装在阀体顶部的吊装螺孔内，设备出厂时作为永久附件保留，方便后期现场检修时直接挂装手拉葫芦起吊阀芯组件，不需要现场临时焊接吊点，也避免了焊接高温对阀体密封面的损伤；在小型工装夹具的设计中，也常把这类吊环螺栓安装在工装底座四角，配合平衡吊实现工装在不同工位间的快速转运，不需要额外设计专用吊装结构，降低工装的制造成本与设计周期。

　　需要注意的是，这类镀锌钢吊环螺栓不能用于高温吊装场景，当环境温度超过200摄氏度时，镀锌层会出现脱落，钢材的屈服强度也会明显下降，不能满足额定承载要求，如果是高温工况下的吊装需求，需要选用合金钢材质的同规格吊环螺栓，并且做对应的表面高温防护处理。建模时还原的螺杆末端倒角设计，也完全符合实际安装需求，45度的起始倒角能让螺栓快速对准螺孔，不会出现螺纹错牙刮伤螺孔的情况，现场安装时不需要额外修磨螺杆端部，提升装配效率。
