ISO标准50毫米规格拖车挂接连接球头

　　在道路拖挂作业、户外旅居挂车牵引、小型工程机具转运等场景中，拖车挂接球是实现牵引车与后挂设备可靠连接的核心受力部件，其结构合理性直接决定拖挂行驶过程中的连接稳定性与转向自由度。这款符合ISO标准的50mm规格挂接球，采用行业通用的球头直径参数，适配绝大多数符合欧标、国标要求的拖车连接座，球头表面做了圆滑过渡处理，不存在锐角棱边，能够保证连接座在车辆转向、上下坡颠簸时可以顺畅绕球头做多角度摆动，避免卡滞带来的连接部位应力集中。

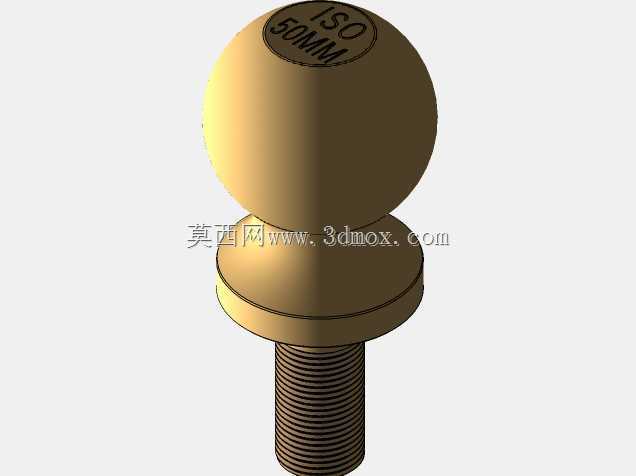

　　从结构设计逻辑来看，整个零件分为三个功能区段：顶部的球形工作段、中间的定位凸台段、下部的螺纹连接段。球形工作段直径严格控制在50mm公差范围内，球面的轮廓度公差满足牵引连接的间隙要求，既不会因为尺寸过小导致连接松旷、行驶中出现撞击异响，也不会因为尺寸过大造成连接座卡装困难、拆卸维护不便。球面顶部预留的标识区域，直接模压标注规格参数，方便现场安装人员快速识别匹配，避免错装不同规格的球头带来的脱挂风险。中间的定位凸台直径大于球头根部尺寸，安装时可以贴合牵引车后保险杠的安装座平面，起到轴向定位作用，限制球头拧入安装座后的轴向窜动，同时凸台与球头根部采用圆角过渡，避免应力集中导致的根部断裂——这一位置是拖挂作业中受力最复杂的区域，起步加速的拉力、紧急制动的冲击力、转向时的侧向力都会在根部形成复合应力，圆角过渡的设计能够有效分散应力流线，提升零件的疲劳寿命。下部的连接螺纹采用M19x1.5的细牙螺纹规格，细牙螺纹的自锁性能优于粗牙螺纹，在车辆行驶的持续振动工况下，能够降低螺纹松脱的概率，螺纹段长度预留足够的啮合余量，保证与安装座的螺纹孔完全啮合，满足额定牵引载荷下的螺纹连接强度要求，螺纹末端做了倒角导向处理，安装时可以快速对准螺纹孔，提升装配效率，避免螺纹错扣损伤牙型。

　　在实际安装边界上，这款挂接球的安装仅需要在牵引车尾部的安装位加工对应规格的螺纹孔，或者配合安装法兰使用，不需要对原车尾部结构做大规模改动，定位凸台的下端面为精加工平面，安装后能够与安装面完全贴合，保证受力均匀，不会出现偏载导致的螺纹弯曲变形。日常使用场景中，这类挂接球除了适配常规的旅居房车、拖挂式小平板车之外，也可以用来牵引小型ATV全地形车拖斗、园林作业拖具、移动式小型发电机组等后挂设备，50mm的球头规格是目前民用拖挂领域应用最广泛的尺寸，通用性极强，不需要针对特定品牌的连接座做单独适配。

　　从建模细节来看，整个零件的建模过程严格遵循机械加工的工艺逻辑：球形段采用回转特征生成，保证球面的轮廓度完全符合设计要求，没有多边形面片带来的轮廓偏差；定位凸台与球头的过渡圆角采用恒定半径圆角处理，与实际机加工的走刀路径保持一致；螺纹段采用真实的螺旋扫描特征生成，牙型角符合公制螺纹的标准参数，能够直接用于后续的工程图导出、干涉检查、装配模拟，在做整车拖挂系统的装配仿真时，可以直接将该模型导入装配环境，验证球头与连接座的配合间隙、摆动角度范围，检查转向极限位置是否存在结构干涉，不需要二次修整模型。

　　在受力特性设计上，整个零件没有设置多余的减重孔或者工艺槽，保证实心结构的强度储备，能够应对拖挂作业中的瞬时冲击载荷，球头表面的粗糙度要求按照牵引配件的行业标准设定，既保证足够的耐磨性能，降低长期使用后的球面磨损量，也不会因为表面过于粗糙导致连接座的锁紧机构磨损加快。定位凸台的厚度经过合理设定，既保证足够的承压面积，分散安装面的压应力，也不会因为凸台过厚导致球头探出长度过长，增加行驶过程中的剐蹭风险。螺纹段与凸台的衔接位置同样做了退刀槽设计，符合螺纹加工的工艺要求，保证螺纹能够完全拧入安装座，不会因为螺纹根部的余留牙型导致安装不到位，退刀槽的宽度和深度都满足机加工的退刀需求，不会出现加工干涉的问题。
