三叶船用螺旋桨结构设计方案

　　在小型内河船舶、舷外机动力艇以及部分无人作业船的推进系统中，这类三叶结构螺旋桨是应用占比极高的核心动力转换部件，其核心作用是将发动机输出轴的旋转扭矩转化为推动船体行进的轴向推力，直接决定船舶的航速表现、航行稳定性以及动力系统的能耗水平。从结构设计逻辑来看，三叶构型的选择并非随意确定，而是平衡了推进效率、动平衡表现、加工难度以及抗异物缠绕能力后的结果：相比两叶桨，三叶桨在相同盘面比下转动时的轴向激振力更小，高速运转时船体尾部的振动与噪声能得到有效控制，不会因为桨叶周期性划过伴流区产生过大的脉冲载荷传递到尾轴与船体结构；而对比四叶及以上的多叶桨，三叶桨的单片叶型有效展长更大，在低转速工况下就能获得足够的推力输出，同时叶根与桨毂连接的应力集中区域更少，铸造或机加工的工艺难度更低，日常航行中碰到水中漂浮的渔网、水草时，缠绕卡滞的概率也更低，更适合浅水区域、杂物较多的内河航道使用。

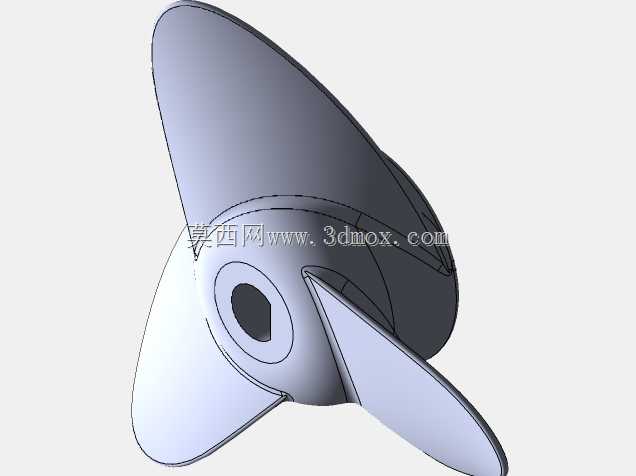

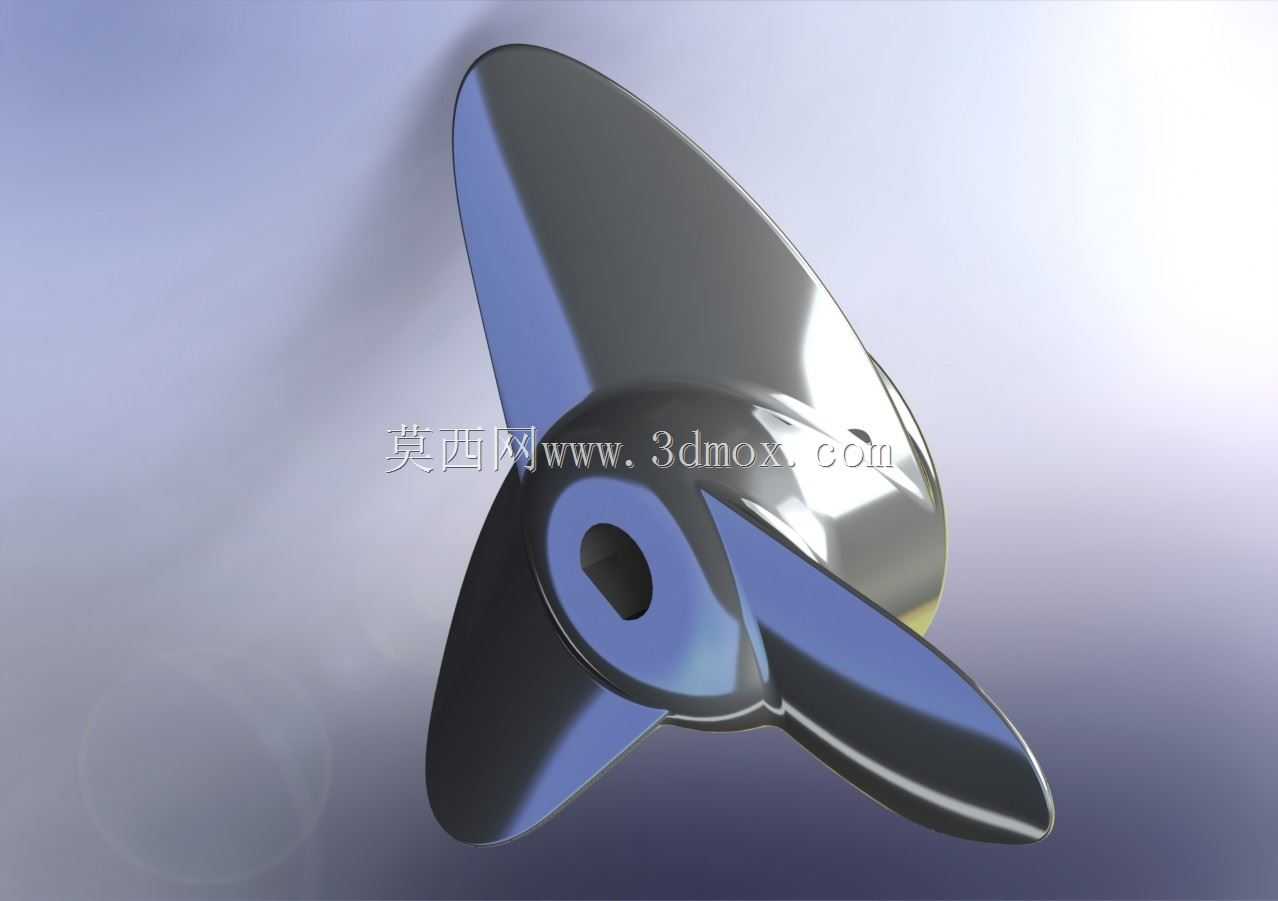

　　从安装边界来看，该螺旋桨的中心采用带键槽的锥孔配合结构，这种设计是船用尾轴连接的经典结构形式：锥面配合可以保证桨毂与轴的同轴度，避免高速转动时出现偏心甩动，键槽则承担扭矩传递的核心载荷，安装时只需要将桨叶沿尾轴锥面推入到位，再通过轴端的锁紧螺母固定，就能保证转动过程中不会出现松脱，后续维护拆卸时也不需要复杂的专用工具，借助通用拔卸工具就能完成桨叶更换。桨叶的叶型截面采用从叶根到叶梢逐渐减薄的翼型设计，叶根处厚度最大，用来承担转动时的离心力与水流冲击载荷，叶梢处做了圆弧收边处理，既可以降低叶梢涡流带来的能量损耗，也能避免叶梢过于尖锐在停靠时剐蹭船体或者造成人员磕碰损伤。

　　实际选型匹配时，需要重点核对螺旋桨的直径、螺距与发动机输出特性、船体设计航速的匹配度：如果螺距选的过大，发动机低转速时负载过高，容易出现憋车、排烟异常的问题，长期高负荷运转还会缩短发动机的使用寿命；如果螺距选的过小，发动机转速容易超出额定区间，不仅燃油消耗会大幅上升，推力也无法有效传递到水流中，出现“打滑”的现象。这款三叶桨的盘面比控制在0.45左右，兼顾了敞水效率与空泡抑制能力，在航速15-25节的小型船舶上使用时，叶背的低压区不会过早产生空泡，能减少空泡对桨叶表面的气蚀损伤，延长螺旋桨的整体使用寿命。

　　从结构细节来看，桨毂与叶根的过渡区域做了大圆角顺滑处理，避免直角连接带来的应力集中，在螺旋桨碰到水下硬物出现瞬时冲击载荷时，应力可以顺着圆角均匀分散到桨毂整体结构上，不会直接在叶根位置出现断裂。桨叶表面的光滑度也直接影响推进效率，建模过程中所有曲面都做了G2连续处理，没有明显的折角或者凹凸，实际加工成型后只需要简单的表面抛光就能达到使用要求，减少水流在桨叶表面的摩擦阻力。另外，三叶结构的动平衡调校难度更低，只需要在叶背适当位置做少量的去重处理，就能将高速转动时的不平衡量控制在允许范围内，减少尾轴轴承的磨损，降低航行过程中的振动传递。

　　在不同的应用场景下，这类螺旋桨的材质选择也会有对应调整：普通民用小艇可以采用铸造铝合金材质，重量轻、成本低，足够满足日常使用需求；如果是在海水环境中使用，会选择不锈钢或者铜合金材质，抗腐蚀能力更强，碰到硬物碰撞时也不容易出现卷边、断裂；如果是作业类船舶长期在浑水、多泥沙水域航行，还会在桨叶表面做耐磨涂层处理，减少泥沙冲刷带来的表面磨损，避免长期使用后叶型变形导致推进效率下降。设计过程中还需要考虑螺旋桨与船体尾部的间隙匹配：桨叶与尾舵、船体尾板之间需要预留足够的安全距离，避免转动过程中剐蹭船体结构，同时也要保证螺旋桨的入流均匀，不会因为船体尾部的伴流不均匀导致各个叶片受力差异过大，产生周期性的振动。
