商用户外烟熏烧烤炉结构设计

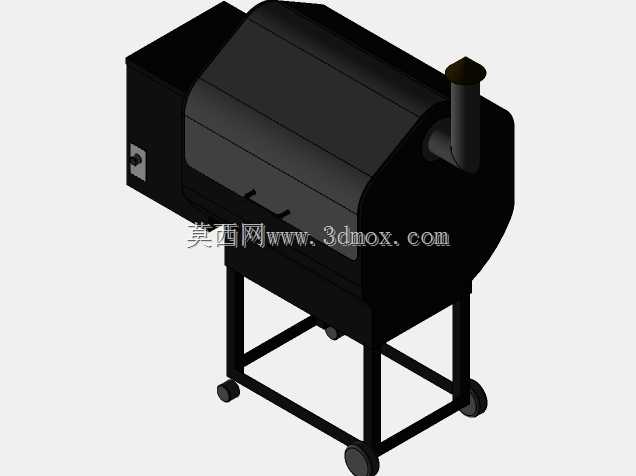

　　这款商用烟熏烧烤炉的三维结构设计，核心围绕户外餐饮场景的长时间稳定作业需求展开，区别于家用小型烧烤设备，其结构设计首先考虑了商用场景下的连续作业承载能力，整体采用箱式封闭炉体搭配独立立式烟囱的布局，炉腔内部预留了足够的烟熏与烧烤双功能空间，可同时满足低温慢熏、高温直烤两类烹饪需求，适配户外营地、特色烧烤门店、户外团建餐饮等多类使用场景。从结构设计逻辑来看，炉体外壳采用双层钣金折弯拼接结构，外层钣金承担防护与隔热作用，内层炉腔采用耐高温板材，两层之间预留空气隔热层，可有效降低炉体外表面温度，避免作业过程中误触烫伤，同时减少炉内热量不必要的散失，提升燃料利用效率。

　　炉体侧面设置的控制模块区域，集成了进料调节、风量控制的安装位，适配颗粒燃料的自动进料结构安装需求，可实现炉内温度的区间稳定控制，满足不同食材的烹饪温度要求。独立设置的立式烟囱位于炉体侧上方，烟囱与炉腔连接位置做了圆弧过渡导烟结构，可引导炉内烟气顺畅排出，同时烟囱顶部设置防雨帽结构，避免户外使用时雨水灌入炉腔，影响燃烧效率与设备使用寿命。炉体底部采用方管焊接的框架式支撑结构，四条支腿做了外扩式角度设计，提升设备放置的稳定性，避免户外不平整地面放置时出现侧翻风险，支腿底部安装万向脚轮，其中两个脚轮带刹车锁定结构，既方便设备在场地内的短距离移动转运，作业时锁定脚轮即可保证设备位置固定，不会出现滑移。

　　炉体正面设置大尺寸弧形翻盖炉门，炉门与炉体之间采用耐高温铰链连接，开合角度可达到120度以上，方便食材的取放与炉腔内部的清洁维护，炉门边缘预留密封件安装槽，安装耐高温密封胶条后可保证炉腔的密闭性，减少烟气泄漏与热量流失，提升烟熏烹饪的效果。从安装边界尺寸来看，整体设备宽度控制在1.2米区间，深度控制在0.7米区间，整体高度含烟囱不超过1.6米，不含烟囱的炉体高度约1.1米，适配常规商用操作的人体工学高度，操作人员无需过度弯腰即可完成食材翻面、温度调节等操作，底部支撑框架的横向连接杆除了提升结构强度外，还可作为临时置物架使用，放置烧烤工具、待烤食材等物品。

　　在结构细节处理上，炉腔内部预留了烤架安装导轨，可根据烹饪需求调整烤架的安装高度，适配不同厚度食材、不同烹饪温度的需求，炉体底部设置集灰抽屉结构，燃烧后的灰烬可直接落入抽屉内，清理时只需抽出抽屉即可完成清灰操作，大幅降低设备日常维护的工作量。炉体侧面的燃料仓与炉腔做了隔离设计，避免燃料仓内的颗粒燃料被炉腔高温直接烘烤出现提前自燃的问题，燃料仓的进料口做了倾斜导料结构，可保证颗粒燃料依靠重力顺畅进入燃烧区，无需额外设置复杂的送料结构，降低设备的故障概率。针对户外使用的环境特性，所有外露的金属结构件都做了耐高温防腐涂层处理，可耐受户外日晒雨淋的使用环境，同时耐受炉体工作时的高温传导，不会出现涂层脱落、锈蚀等问题，延长设备的整体使用寿命。脚轮的安装位置做了加强筋焊接处理，因为设备整体自重加上燃料、食材的重量较大，加强结构可避免移动过程中支腿与脚轮连接位置出现变形、断裂的问题。烟囱与炉体的连接位置采用可拆卸式结构，运输或存放时可将烟囱拆下，降低整体包装与存放的空间占用，连接位置设置卡扣式固定结构，安装时无需工具即可完成烟囱的组装固定，方便户外场景下的快速搭建使用。
