单路QC3.0快充USB供电模块结构设计

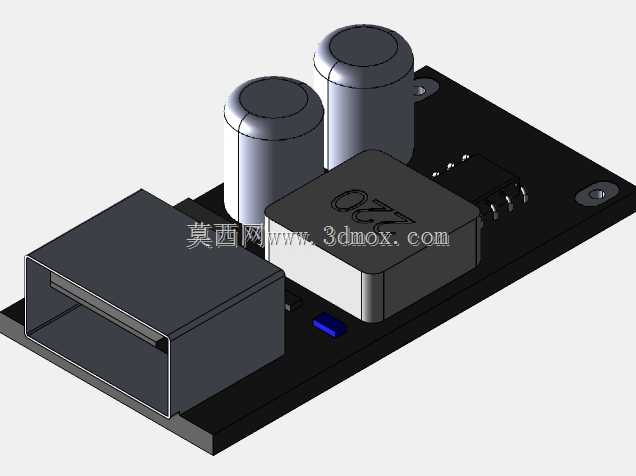

　　这款单路USB快充供电模块，主要面向小型电子设备的快充供电场景设计，常见于桌面嵌入式供电工位、小型设备内置供电单元、DIY改装供电拓展、车载拓展供电接口等实际使用场景，核心作用是将输入的直流电压转换为符合QC3.0协议的快充输出，为支持该协议的手机、小型数码外设、便携检测设备等提供稳定的快速充电供电。从结构设计层面来看，整个模块采用PCB作为承载基体，所有元器件均采用表贴工艺布局，整体布局遵循功率回路最短的设计原则，减少大电流路径上的走线损耗与电磁干扰。

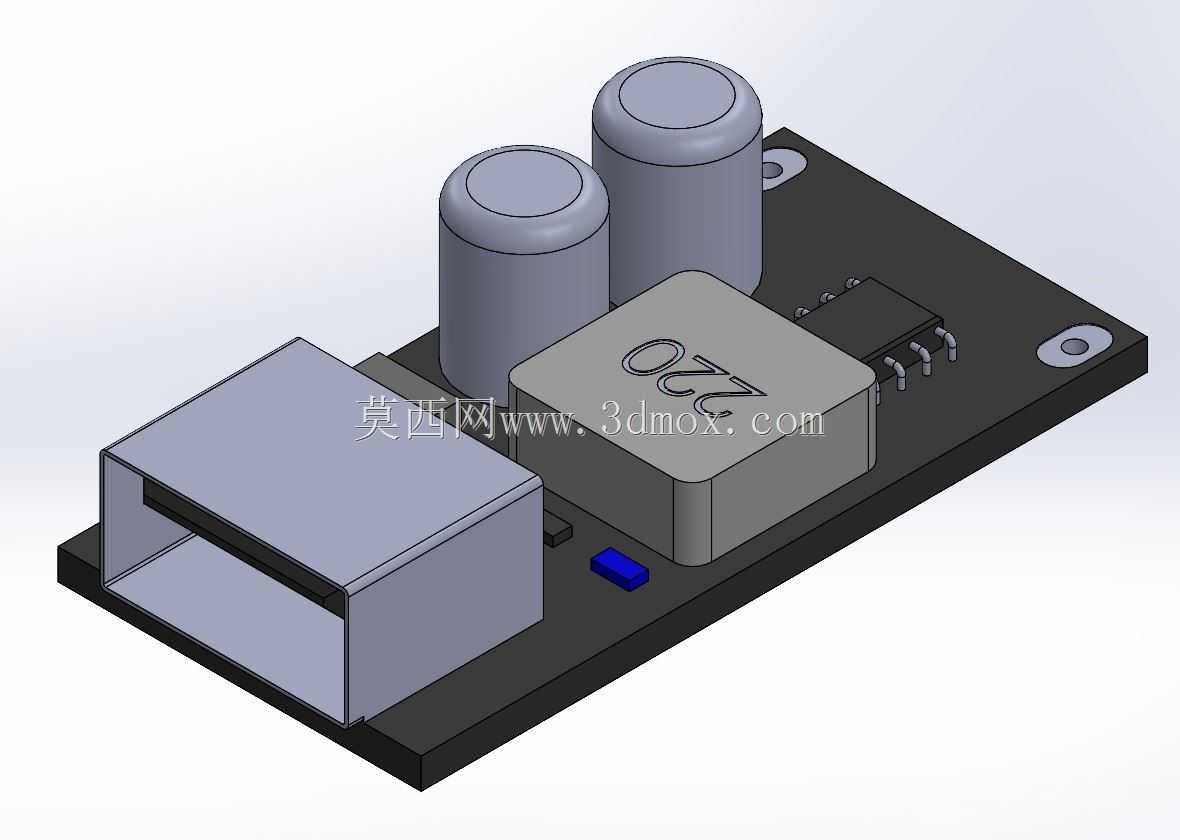

　　输入端的两颗大容量电解电容采用立式布局，布置在PCB板靠后侧的位置，紧邻功率电感的输入侧，主要作用是平滑输入电压纹波，为后端的降压变换电路提供稳定的输入储能，电容的高度控制在合理范围内，避免在嵌入式安装时与上层壳体产生干涉。功率电感作为降压电路的核心储能元件，布置在两颗电解电容与USB输出接口之间，电感本体采用屏蔽式封装，既可以降低工作时的电磁辐射对周边电路的干扰，也能避免金属外壳安装时出现电感短路的风险，电感表面的参数标识清晰，方便生产组装时的物料核对与防错。

　　USB-A型输出母座采用卧式沉板设计布置在模块的最前端，接口的金属外壳与PCB上的接地覆铜充分连接，既可以提升接口的插拔结构强度，也能起到静电泄放的防护作用，接口的开口方向与PCB板边齐平，方便在壳体面板上开孔对位，安装时不需要额外的转接结构。在功率电感与输出接口之间布置的小型贴片元件，包含协议识别芯片、反馈电阻、输出滤波电容等，其中输出端的小型蓝色LED指示灯布置在USB接口旁侧，在面板安装时可以通过导光柱将指示灯光线引出，直观显示模块的供电状态。PCB板的两个对角位置设计有圆形安装固定孔，孔位周边做了接地环处理，既可以通过铜柱或者螺丝将模块固定在设备壳体内部，也能通过固定螺丝实现PCB接地，提升模块的抗干扰能力。

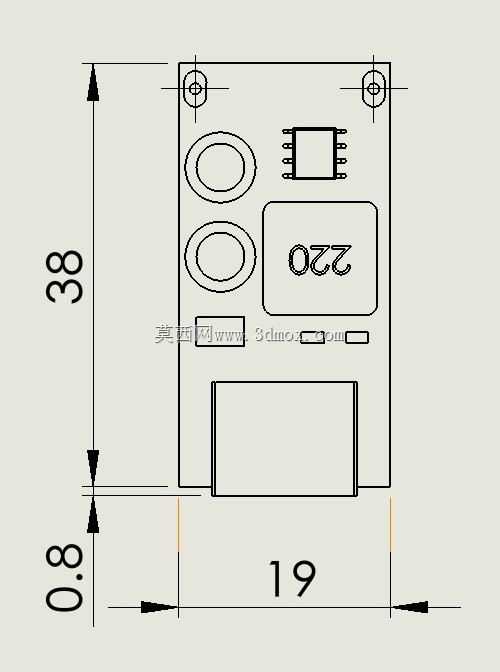

　　从安装边界来看，整个模块的外形轮廓方正，所有立式元件的高度差控制在较小范围内，最高的元件为输入端的电解电容，安装时只需要预留对应高度的竖向空间即可，模块的横向与纵向尺寸紧凑，适合在空间受限的小型设备内部布置，PCB边缘没有突出的元件引脚，不会在安装时刮伤壳体内部的走线或者其他结构件。设计过程中充分考虑了量产组装的工艺性，所有表贴元件均布置在PCB的同一面，适合采用SMT回流焊工艺一次性完成焊接，减少后续插件工序的工作量，USB接口的焊接引脚做了加宽处理，提升多次插拔后的焊点可靠性，避免长期使用后出现接口虚焊脱落的问题。在实际选型适配时，需要注意模块的输入电压范围与前端供电电源的匹配性，安装时要保证PCB底部与金属安装面之间做好绝缘隔离，避免出现短路风险，若在密闭壳体内部使用，需要预留一定的散热空间，保证功率电感与主芯片的工作温度在合理范围内，模块的接口位置公差控制严格，面板开孔时只需要按照USB接口的标准尺寸预留开口即可，不需要额外调整对位。
