商用悬挂式不锈钢排烟集烟罩结构设计

　　这款不锈钢集烟装置主要面向商用餐饮后厨、中央厨房配餐区、小型餐饮门店烹饪区等场景使用，核心作用是在烹饪作业过程中，第一时间聚拢升腾的油烟、蒸汽与烹饪废气，通过顶部预留的排烟接口对接排风管道，将污染气体输送至后续油烟净化环节，避免油烟在室内弥散，保障作业区域的空气环境符合卫生要求。

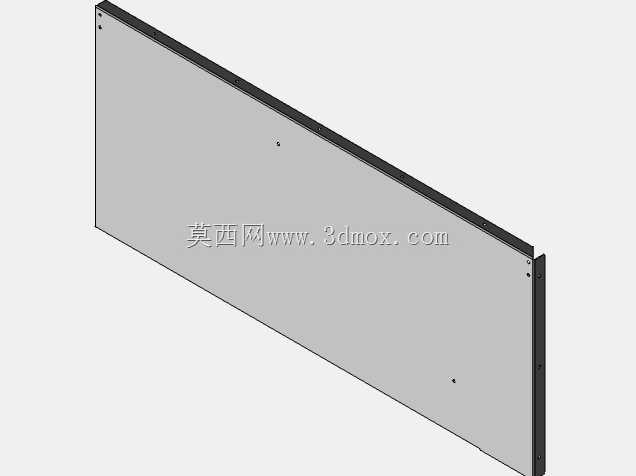

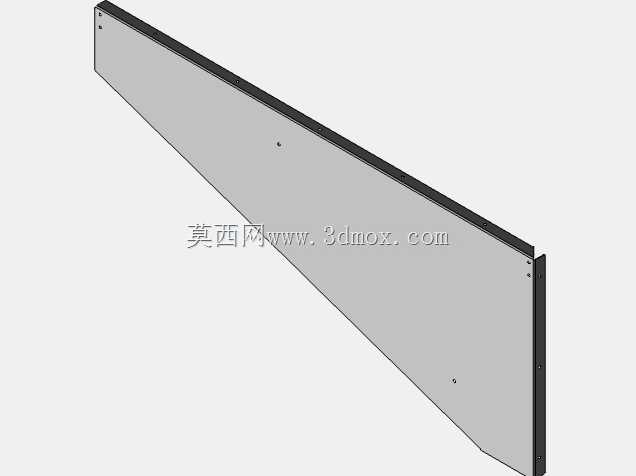

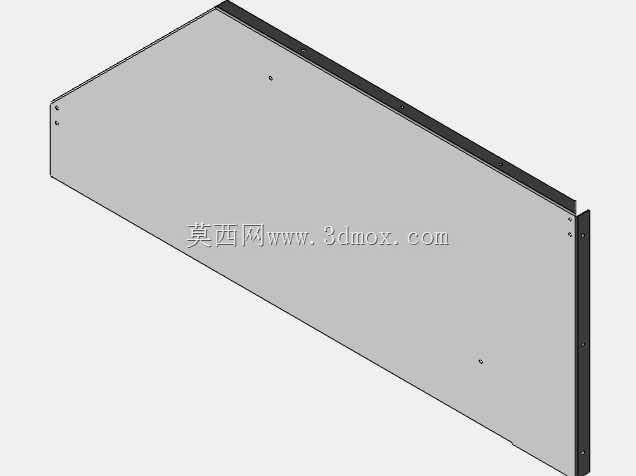

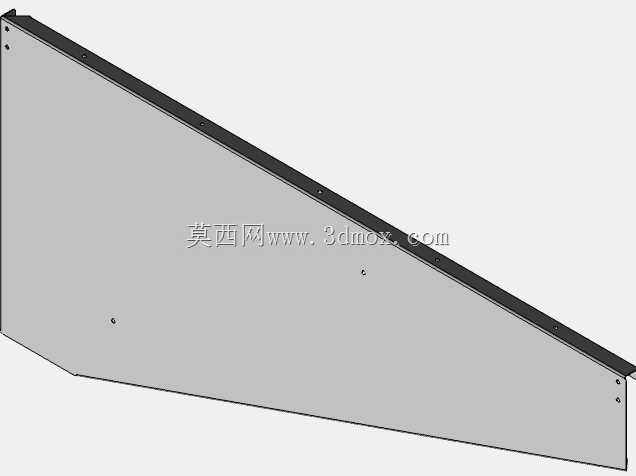

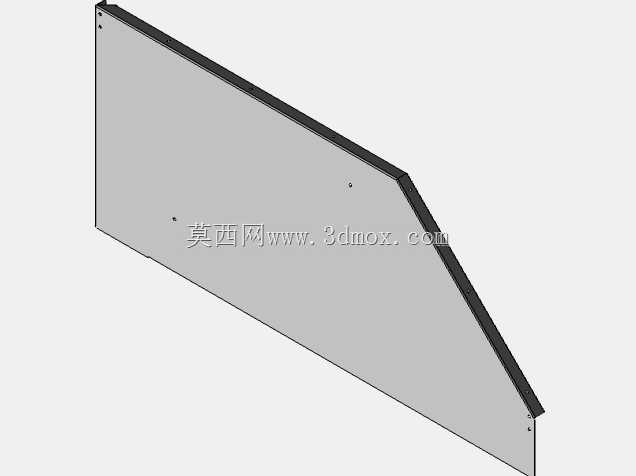

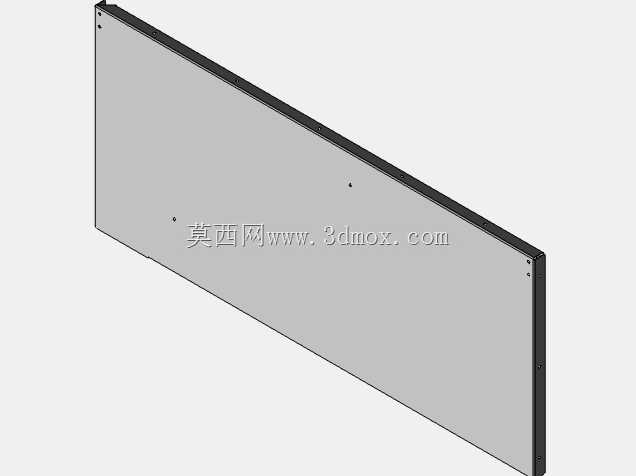

　　从结构设计逻辑来看，整体采用薄不锈钢板折弯成型的壳体结构，没有多余的冗余结构，壳体边缘做了折边包边处理，既可以提升薄板结构的整体刚性，避免大尺寸薄板在运输、安装过程中出现形变，也能消除板材裁切后的锐边，降低安装、清洁过程中划伤操作人员的风险。装置整体为扁平长条形的吊装形态，安装时通过顶部的吊件固定在建筑顶面的承重结构上，安装高度需要结合烹饪灶台的高度匹配，通常集烟罩下沿距离灶台台面的垂直距离控制在合理区间，既保证油烟聚拢效果，也不会遮挡操作人员的烹饪操作视线，避免碰头风险。

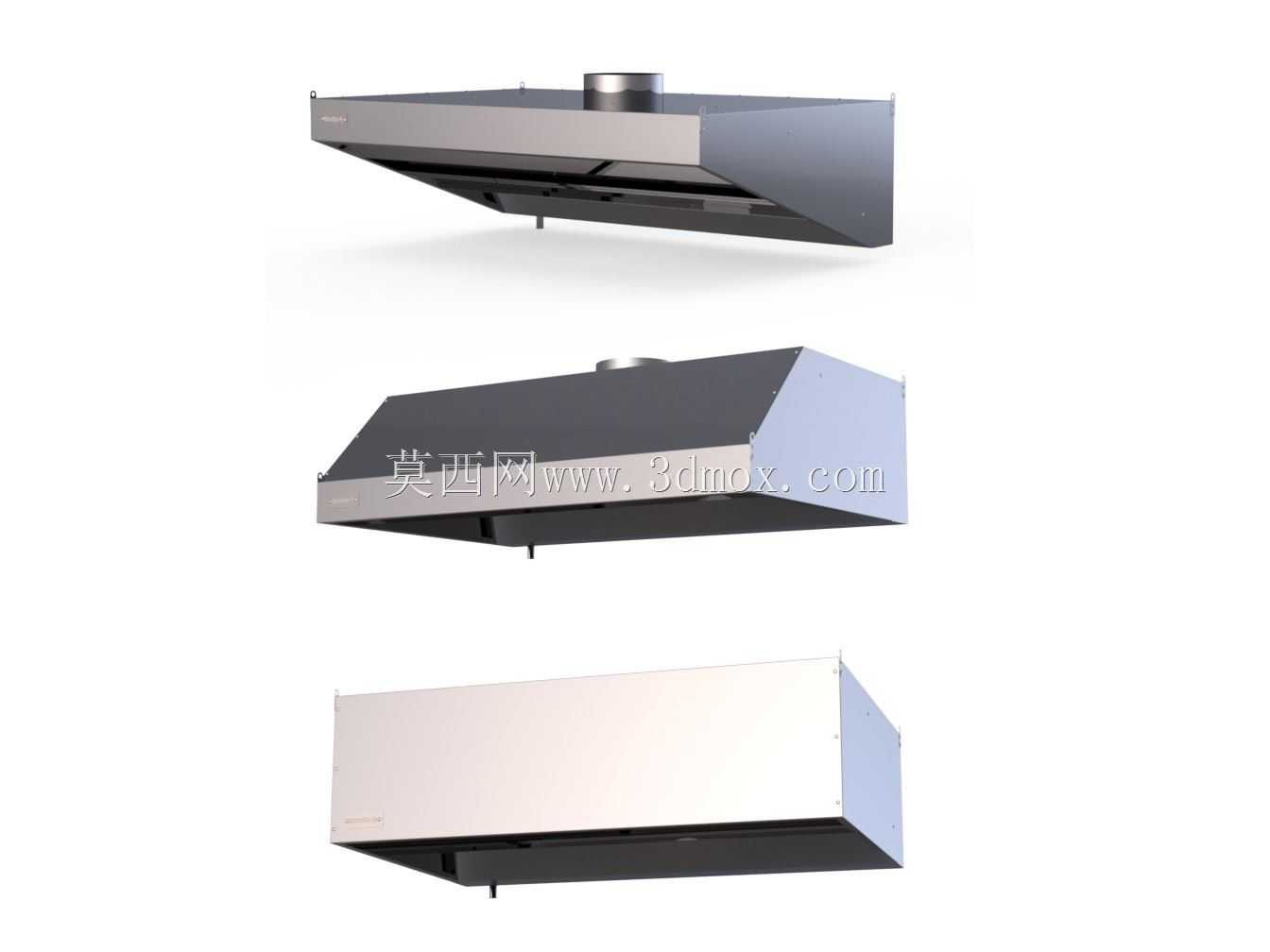

　　装置设置了三种不同的外观配置方案，分别对应不同的装修风格与使用场景：第一种为原色不锈钢拉丝外观，适合大多数常规商用后厨，耐油污、易擦拭，日常维护成本低；第二种为深色哑光外观，适合开放式厨房、明厨亮灶的餐饮门店，视觉上更具整体性，不容易显露出油污附着的痕迹；第三种为浅色哑光外观，适配浅色调装修风格的餐饮空间，视觉上更简洁清爽。三种配置的内部安装接口、吊装点位、排烟口位置完全统一，在选型时可以根据装修需求直接替换外观面板，不需要调整后端的排烟管道与吊装结构，降低了现场安装的适配难度。

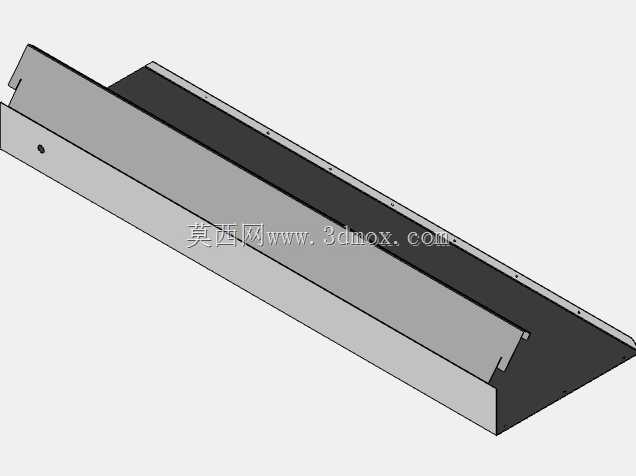

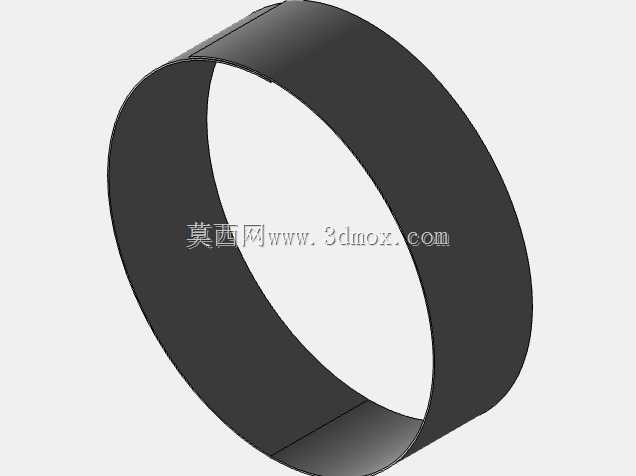

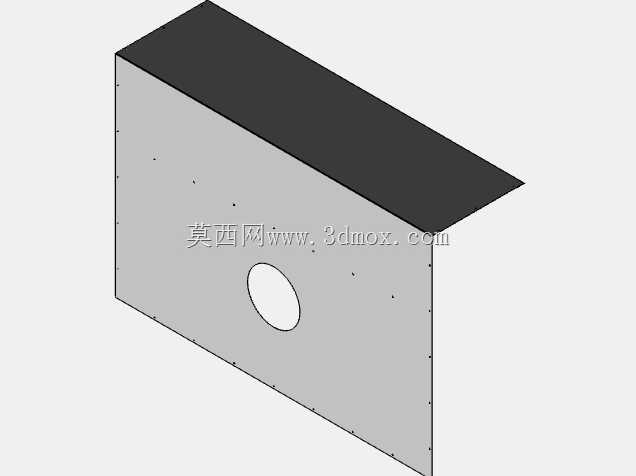

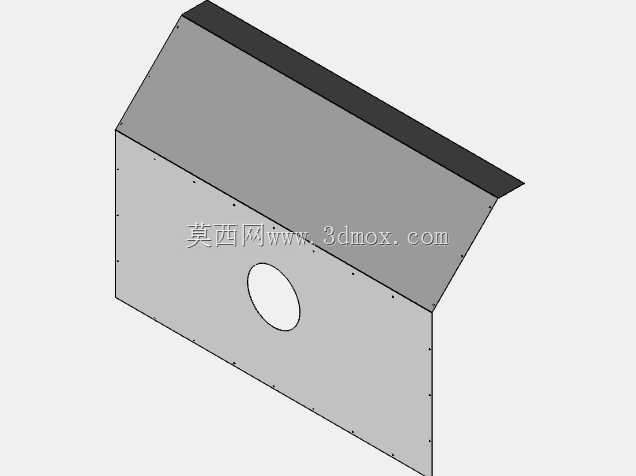

　　在功能结构设计上，集烟罩的下沿设置了向内倾斜的导烟边，当烹饪产生的油烟升腾接触到罩体底部时，倾斜的导边可以引导油烟向罩体中心区域聚拢，减少油烟从罩体边缘逃逸的概率，提升集烟效率。顶部的排烟接口采用标准圆形接口设计，尺寸匹配常规商用排风管道的通用规格，现场安装时不需要额外做变径转接，直接对接风管即可完成装配。罩体底部预留了过滤组件的安装位，可以搭配对应的油烟过滤装置使用，对大颗粒油雾进行初步拦截，减少油垢进入后端排风管道的量，降低管道清理的频次。

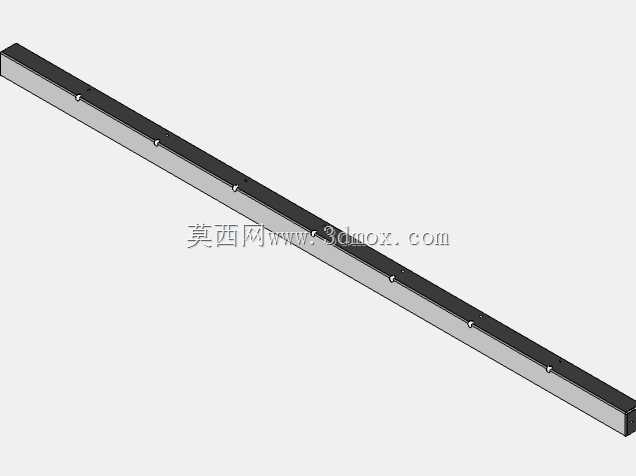

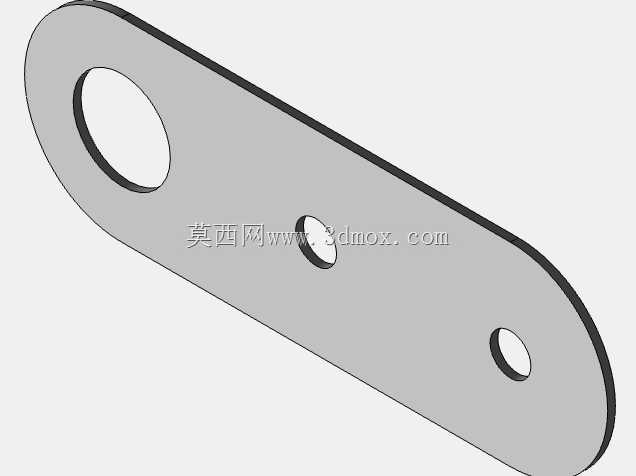

　　从安装边界来看，装置的整体厚度控制在较薄的区间，对于层高有限的餐饮空间也能适配，不会因为罩体本身厚度过大导致后厨空间压抑。吊装点位均匀分布在罩体顶部的受力位置，每个吊点都做了局部加强处理，避免长期吊装使用后出现点位变形、罩体倾斜的问题。所有外露的固定件都采用同材质的不锈钢标准件，长期处于厨房高温高湿、多油污的环境下也不容易出现锈蚀问题，延长设备的整体使用寿命。

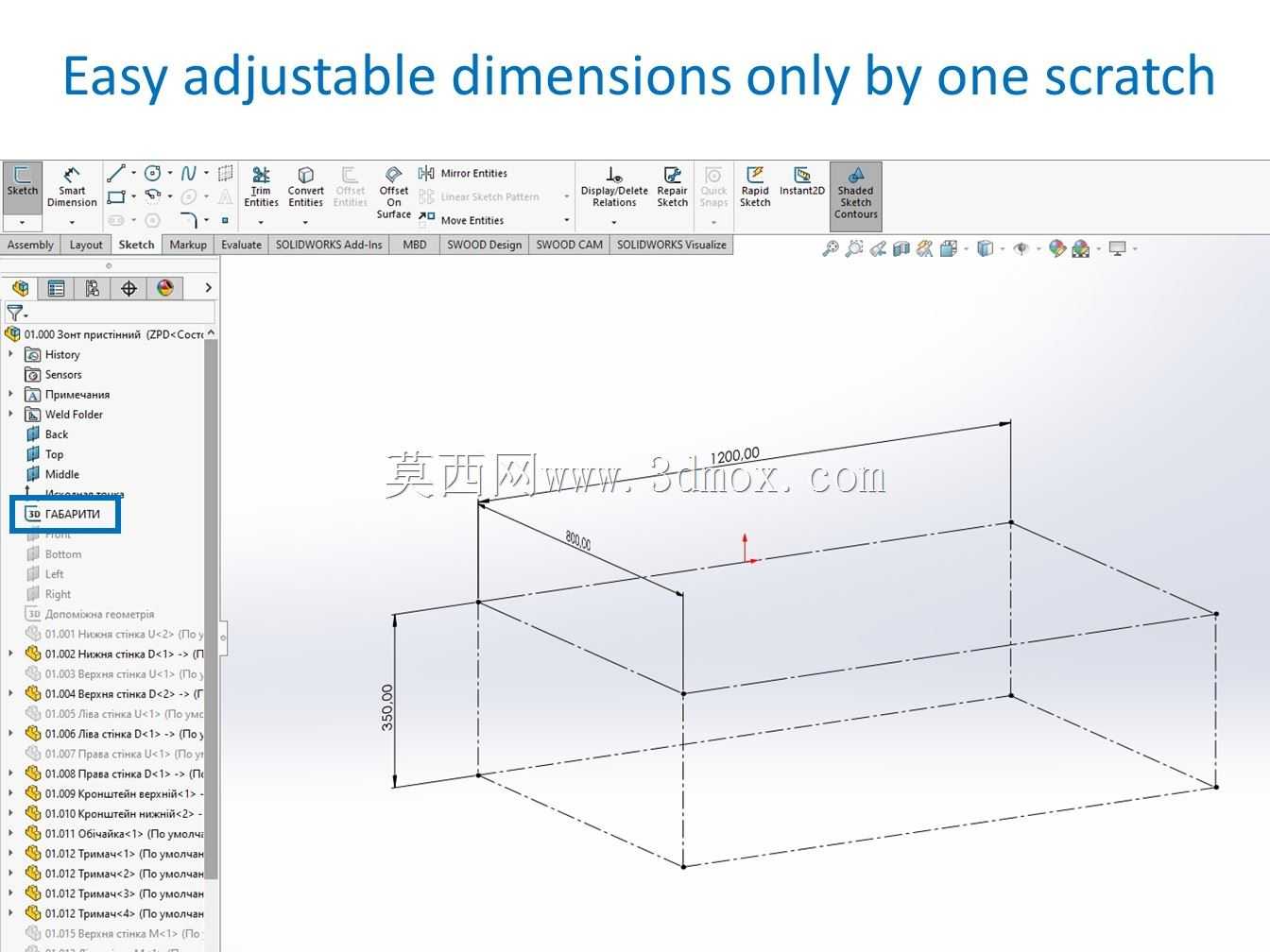

　　在建模逻辑上，整个装置的所有零件尺寸都关联到统一的基准草图，当需要适配不同宽度的灶台、不同尺寸的排烟管道时，只需要调整基准草图中的对应尺寸参数，所有关联的零件、装配位置都会自动更新，不需要逐个零件修改尺寸，大幅提升了同系列不同规格产品的改型设计效率。罩体的折弯圆角、板材厚度都按照实际钣金加工的工艺参数设置，建模完成的文件可以直接导出加工图纸用于钣金下料、折弯成型，不需要二次调整工艺参数，能够直接对接生产环节。
