转向节铰接连接组件结构设计

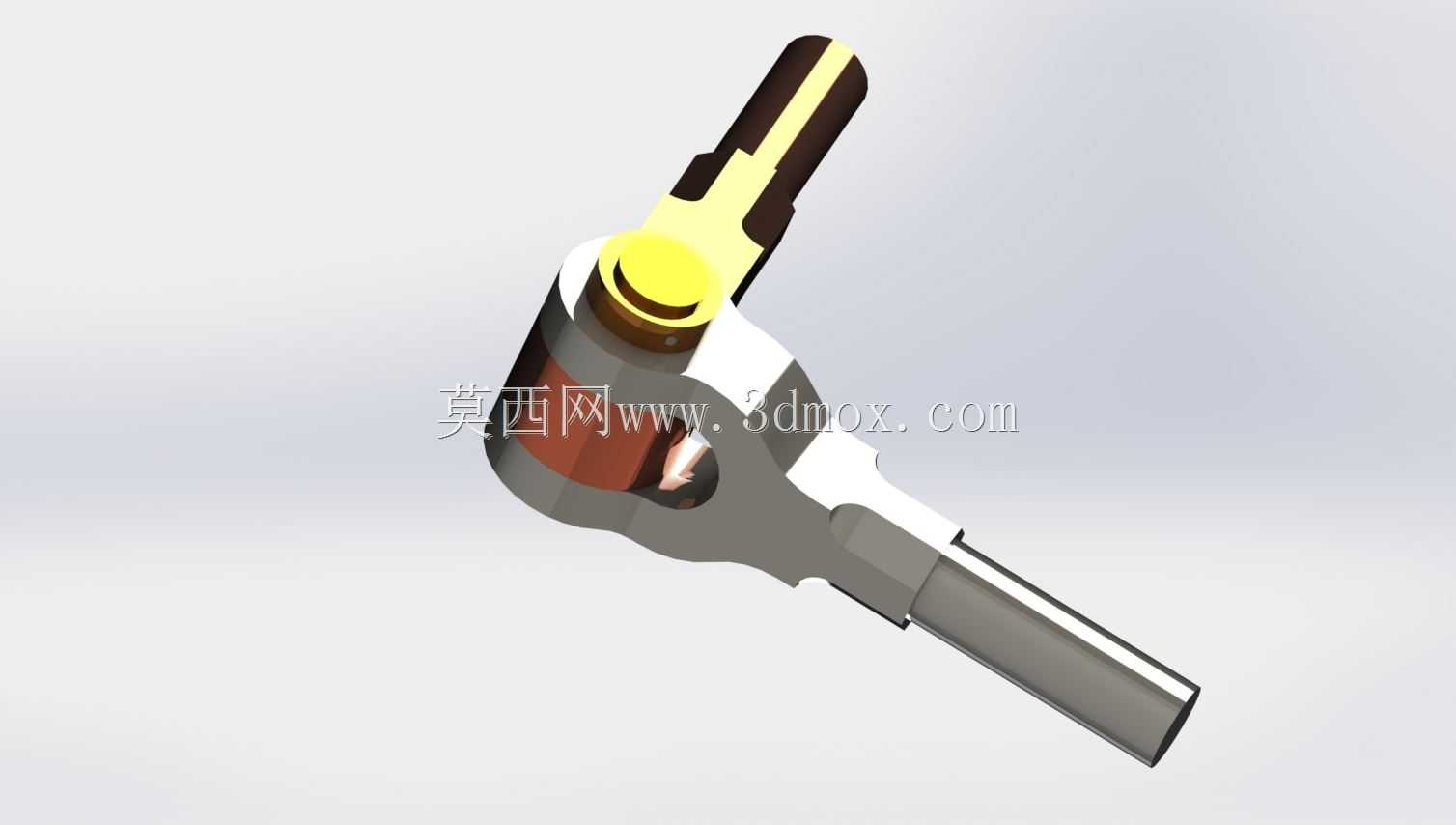

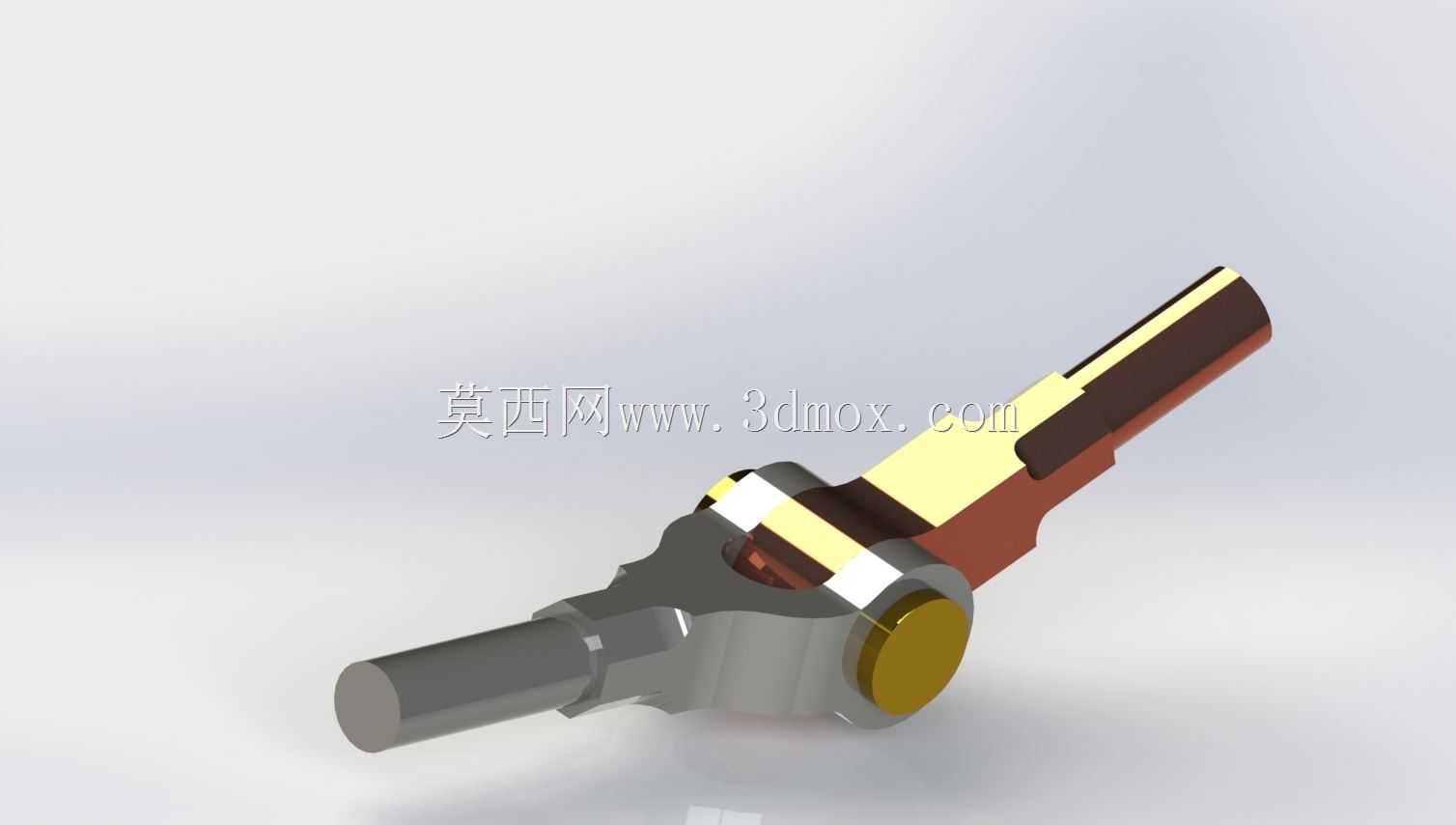

　　在行走机械的转向执行链路里，这类铰接接头组件承担着转向力传递、角度补偿的核心作用，日常工况下需要同时承受径向载荷、轴向冲击以及往复摆动带来的交变应力，常见于乘用车辆、非道路工程车辆的转向拉杆末端，也可适配工业自动化设备里需要小角度往复铰接传动的工位，用来连接固定端与活动执行端，补偿安装过程中产生的同轴度误差，抵消运行时的位置偏移，避免刚性连接带来的应力集中断裂问题。从结构设计逻辑来看，整个组件采用分体式装配思路，杆身部分采用等直径圆柱结构，作为与外部连接件配合的安装基准，外圆面预留足够的配合长度，保证插接安装后有充足的接触面积分散载荷，避免局部压强过大导致的配合面磨损。

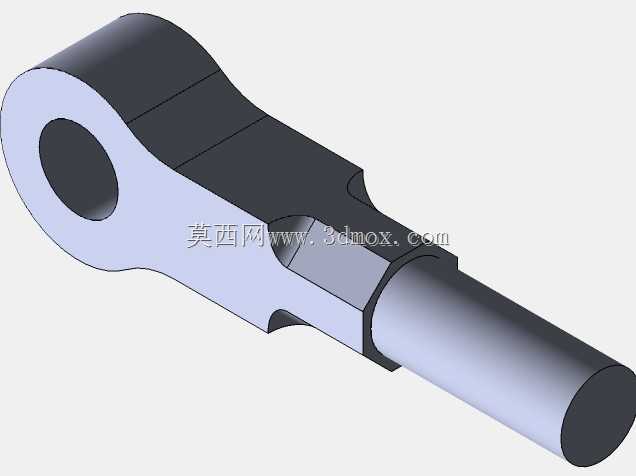

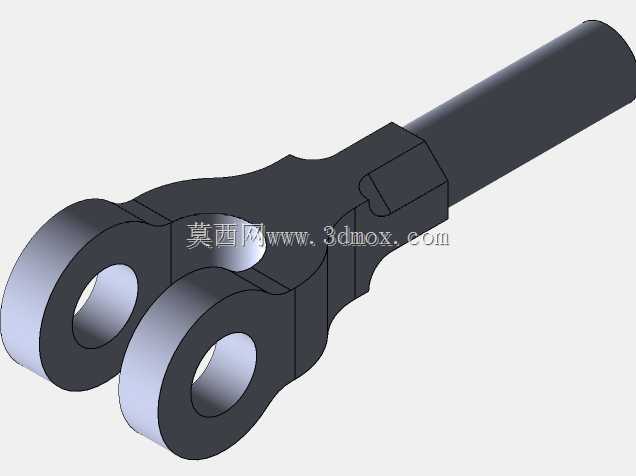

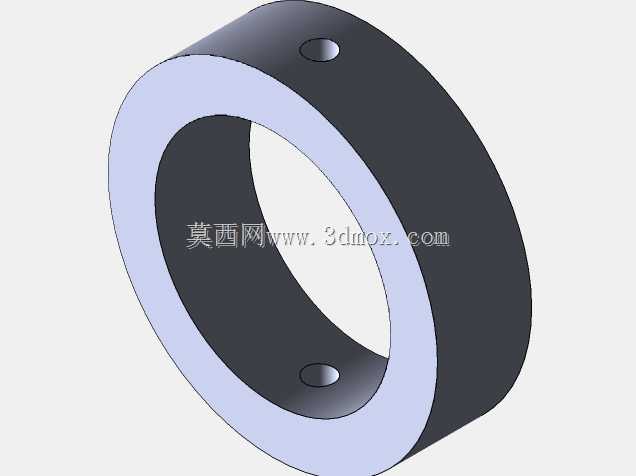

　　铰接端采用球铰式的约束结构，内部的铰接销轴与接头本体采用间隙配合，预留合理的摆动间隙，既可以满足±15度范围内的多角度偏转需求，又不会因为间隙过大导致传动过程中出现旷量，影响转向或者传动的精度。接头的密封端采用叠层式的密封结构，配合端盖压紧，可以阻挡外界的泥沙、粉尘进入铰接摩擦面，延长组件的维护周期，适配户外复杂工况下的使用需求。设计过程中优先考虑了安装边界的适配性，杆身的直径尺寸按照通用转向拉杆的安装孔径做匹配，不需要额外加工转接衬套就可以直接替换同规格的传统接头，铰接端的外形轮廓做了倒角过渡，避免安装过程中与周边的悬架部件、制动管路发生运动干涉，在最大摆动角度下，接头外轮廓与相邻部件的安全间隙预留不小于3mm，满足整车装配的安全校核要求。

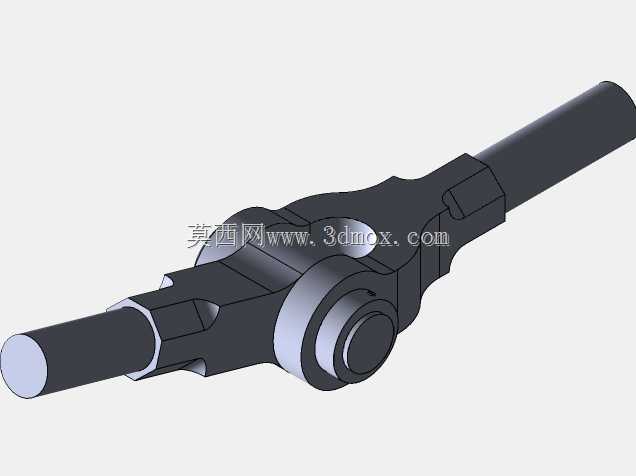

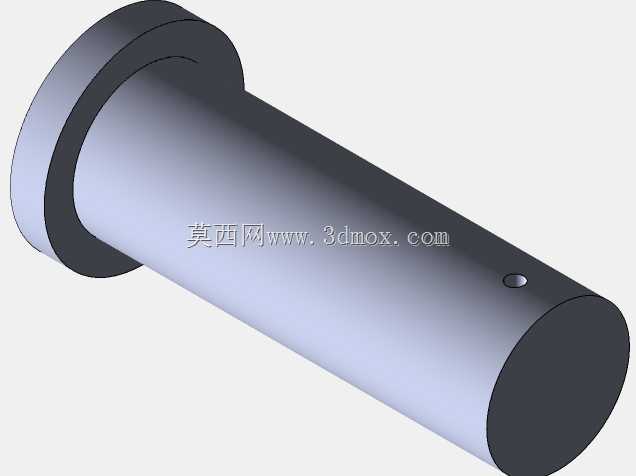

　　从受力特性来看，铰接部位的接触应力按照额定载荷的1.5倍做安全系数校核，销轴部分采用调质处理的材质匹配，接头本体的受力截面做了渐变过渡，没有出现直角突变的结构，从根源上降低应力集中的风险，保证交变载荷下的结构疲劳寿命。这类铰接组件在实际装配时，杆身部分可以通过螺纹或者过盈压装的方式与拉杆本体连接，铰接端通过销轴与转向节臂上的安装座固定，装配过程中只需要保证销轴的轴向锁紧到位，不需要复杂的调整工序，后期维护时仅需定期检查铰接部位的旷量，更换密封件即可完成保养，不需要整体更换总成，降低了全生命周期的使用成本。

　　在结构细节处理上，铰接端的注油通道做了内置式设计，不需要在外部额外布置注油嘴，避免运行过程中注油嘴被磕碰损坏，润滑脂可以通过内部通道直接到达铰接摩擦面，保证摆动过程中的润滑充分，减少干摩擦带来的异响和磨损。整个组件的外形没有多余的冗余结构，在保证结构强度的前提下尽可能控制整体重量，降低往复运动过程中的惯性力，提升转向响应的灵敏度，对于需要频繁做转向动作的设备来说，更小的运动惯量可以有效降低驱动端的负载，提升整套传动系统的效率。
