工业传动用齿轮箱罩壳体结构设计

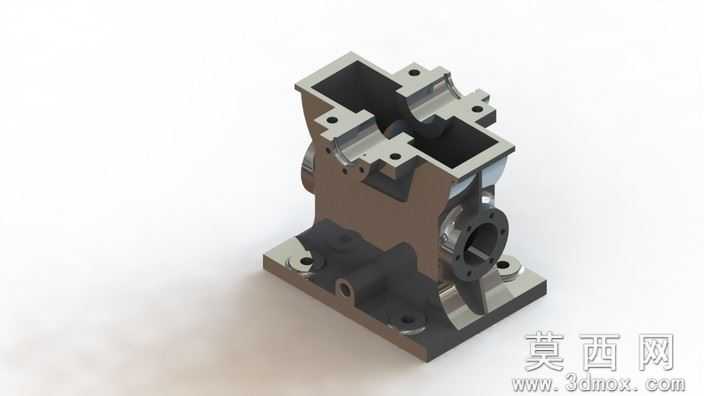

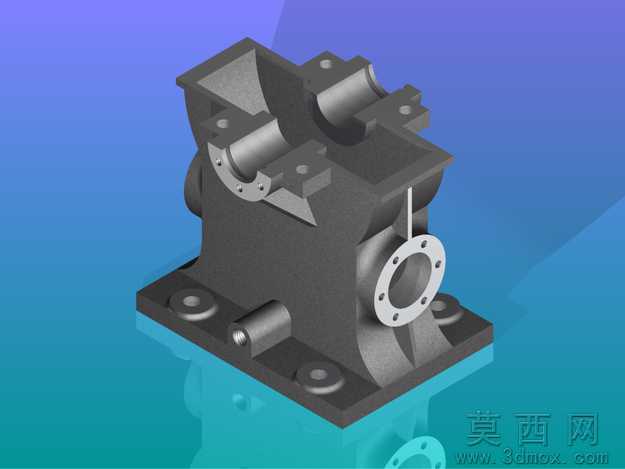

本作品为工业传动场景配套的齿轮箱罩三维结构设计，整体采用一体化铸造型腔的设计思路，在三维建模阶段首先完成主体基座的轮廓搭建，以带安装孔的矩形底板作为承载基础，向上延伸出两侧对称的半开放型腔结构，用于容纳内部齿轮传动组件，型腔边缘预留多组均匀分布的螺栓连接孔位，可与箱盖实现精准密封对接。建模过程中对壳体的壁厚做了均匀化处理，在保证结构刚性的前提下尽可能降低整体自重，侧壁位置设计有圆形轴伸通孔，孔位周边设置加强凸台结构，避免轴件运转过程中对壳体造成应力磨损，同时凸台表面预留密封件安装槽位，可适配标准密封圈实现传动腔的防尘密封效果。渲染阶段采用金属铸铁材质搭配哑光金属漆面，还原工业铸件的真实质感，对安装孔、连接面等机加工位置做了高光处理，区分铸造面与机加工面的视觉差异，整体光影采用柔和的侧上方打光，清晰呈现壳体的凹凸结构与腔体轮廓。结构设计上充分考虑实际装配需求，底板的安装孔位做了沉头处理，可让固定螺栓完全埋入孔内不突出安装面，型腔内部的加强筋布局经过优化，既可以提升壳体抗形变能力，又不会干涉内部齿轮的运转空间，侧壁的减重槽设计在不降低结构强度的同时减少了材料用量，整体结构完全适配常规齿轮传动箱的安装尺寸，可直接用于传动设备的配套设计、装配模拟以及生产加工参考。
