曲面柱体表面环绕文字建模设计作品

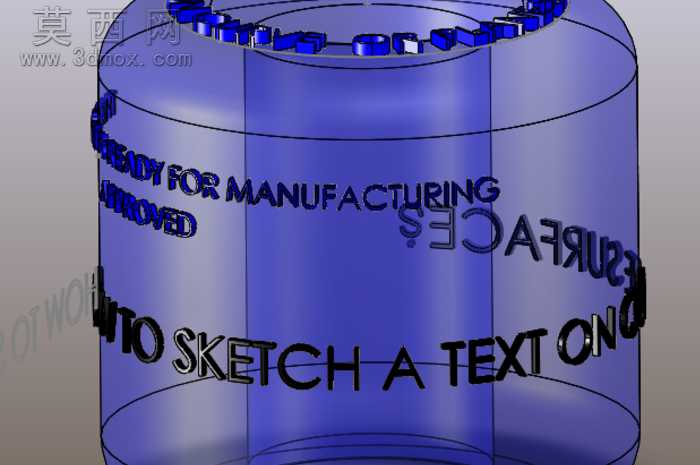

本作品围绕三维建模中曲面文字贴合的核心需求展开设计，以半透明圆柱曲面为承载基底，完整演示了平面文字向任意曲面映射的全流程建模逻辑。建模初期首先完成基准圆柱曲面的构建，通过拉伸曲面命令生成规整的柱面载体，设置半透明玻璃材质参数，调整折射度与透明度数值，让柱体呈现通透的视觉效果，方便观察文字在曲面内外侧的贴合状态。文字创建阶段首先在基准平面上绘制所需的文本轮廓，选择粗体无衬线字体保证文字在曲面变形后的识别度，将文字草图完全约束后拆分单个字符的轮廓线，避免整体包覆时出现的曲面畸变问题。曲面映射环节采用包覆与投影结合的建模方式，针对圆柱周向的环绕文字，使用变形特征中的包覆命令，选择浮雕类型设置合适的凸起厚度，让文字沿着柱面法向生成均匀的凸起结构，保证每个字符的笔画厚度一致，不会出现曲面曲率变化导致的厚度不均问题。针对柱体侧面不同高度的横向文字，采用分割线投影加加厚的建模逻辑，先将文字草图投影到对应高度的柱面区域生成分割线，再对分割出的曲面区域进行等距加厚，让文字与曲面完全融合，没有生硬的拼接缝隙。材质设置上为凸起文字区分了两种金属材质，顶部环绕文字使用亮蓝色金属漆材质，调整金属度与粗糙度参数模拟亮面电镀效果，侧面横向文字使用深色哑光金属材质，与半透明的柱体基底形成清晰的视觉层次。渲染阶段调整环境光的照射角度，在柱体侧后方添加补光，突出文字凸起的立体轮廓，同时开启环境闭塞效果，让文字与曲面衔接处的阴影过渡自然，真实还原实体产品上曲面印刷或蚀刻文字的视觉效果。整个建模过程规避了直接在曲面上绘制文字容易出现的轮廓变形、笔画错位问题，通过基准平面绘制再映射的思路，保证文字的字形规范，同时适配不同曲率的曲面结构，该建模方法可直接迁移到包装瓶身文字、圆柱产品标识、曲面铭牌等工业设计场景中，具备较强的实用参考价值。
