集成式减压过滤撬装管路系统结构

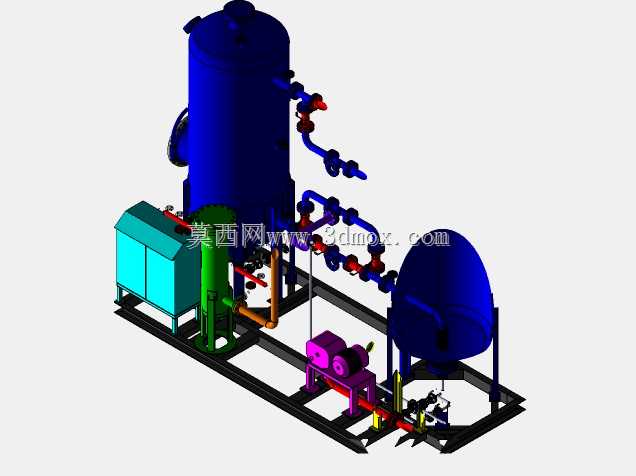

　　这套集成式流体处理撬装结构，主要面向中小规模工业流体输送、工艺介质调压过滤场景设计，常见于化工助剂输送、中小型锅炉给水预处理、车间循环水支路稳压、轻工生产物料配送等工况，替代传统分散安装的阀组、罐体、泵机布局，减少现场安装的管路拼接工作量，降低现场施工的焊缝泄漏风险。从结构布局来看，整套设备采用型钢焊接撬座作为承载基础，所有功能部件全部集成在撬座范围内，运输时可整体吊装，进场后仅需对接进出口主管路与动力电源即可投入使用，无需现场单独浇筑复杂设备基础，适配老车间改造、临时生产线搭建等对安装周期要求严格的场景。

　　核心承压罐体采用立式圆筒结构，顶部设置快开式检修人孔，侧面预留多组仪表接口，可根据实际工况加装压力变送器、温度传感器、液位计等检测元件，罐体内部可根据介质特性装填不同精度的过滤滤芯、吸附填料，同时承担介质缓冲、粗过滤的功能，避免上游来流的压力脉动直接冲击下游减压元件。罐体旁侧的立式柱形结构为高精度减压组件，采用多级节流降压结构，相比单级减压阀可承受更高的进出口压差，避免高压差下出现的气蚀、啸叫问题，减压组件进出口均设置检修切断阀，旁侧预留旁通管路，当减压组件需要检修维护时，可切换至旁通管路临时供料，无需整条生产线停车。

　　撬座右侧的椭球形承压罐体为气液分离腔，针对含气流体工况设计，内部设置折流板结构，可将流体中裹挟的气泡、析出的不凝性气体分离后从顶部排气阀排出，避免气蚀现象损伤下游泵体与阀件，罐体底部设置排污口，可定期排出沉积的杂质、积液。撬座中部的动力单元采用卧式离心泵搭配减震安装座，泵体进出口均设置软连接结构，减少泵体运行时的振动传递到管路与罐体上，避免长期振动导致的管路焊缝开裂、仪表接头松动问题，泵组旁侧设置压力调节阀与回流管路，可根据下游用液量自动调节回流量，稳定出口压力。整套设备的管路布局采用分层排布设计，主工艺管路布置在撬座上层，管径较大，承担主要介质输送功能；辅助管路、仪表管路布置在下层，管径较小，避免与主管路形成干涉，所有管路转弯处均采用大曲率半径弯头，减少介质流动阻力，避免直角弯头处的涡流冲刷导致的管壁磨损。阀组布局充分考虑操作可达性，所有手动阀门的操作手柄均朝向巡检通道一侧，操作人员站在撬座侧面即可完成所有阀门的开关操作，无需攀爬或探身到设备间隙内。

　　安装边界方面，整套撬座的长宽尺寸控制在常规货运车辆的运输尺寸范围内，高度满足车间室内吊装的净高要求，撬座底部预留叉车孔与吊耳，可采用叉车搬运或吊车吊装两种方式就位，进出口法兰采用标准压力等级的通用法兰，可与市面主流规格的工业管路直接对接，无需额外加工过渡接头。设计过程中重点考虑了不同工况的适配性，所有过流部件的材质可根据输送介质的腐蚀性、温度进行替换，输送普通水介质时可采用常规碳钢材质，输送腐蚀性化工介质时可更换为不锈钢或衬塑材质，承压等级覆盖中低压常用工况范围，无需重新进行整体结构设计，仅需替换对应承压部件即可适配不同参数需求。管路支撑采用可调式管卡结构，可补偿管路因温度变化产生的热胀冷缩变形，避免温度应力集中导致的管路变形或拉裂。
