工业管路集成式减压阀组结构设计

　　在工业流体输送管网、工艺介质供给系统以及气动动力回路中，压力失稳是引发管路泄漏、执行元件动作偏差、终端设备过载损坏的核心诱因之一，这款集成式减压阀组的设计，正是针对分散式阀件安装占用空间大、接口密封点多、压力调节一致性差的现场痛点展开。不同于常规独立安装的减压阀单体，该结构将压力调节主阀体、进气过滤腔、压力反馈通路、安装承载底座做了一体化整合，所有流体通路在阀组内部完成连通，省去了外接管路转接的环节，能直接降低现场安装的配管工作量，同时减少外接接头带来的泄漏风险。

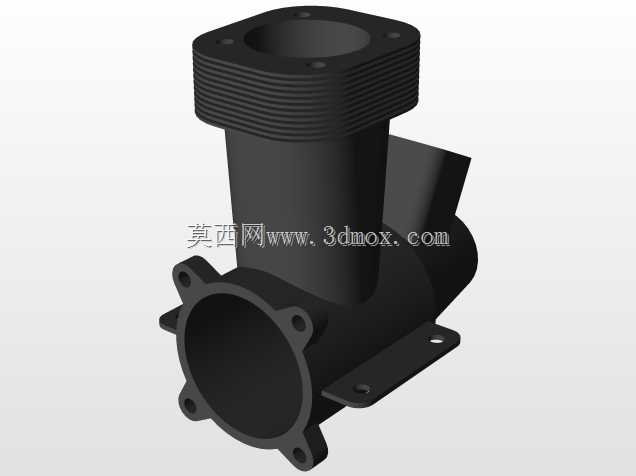

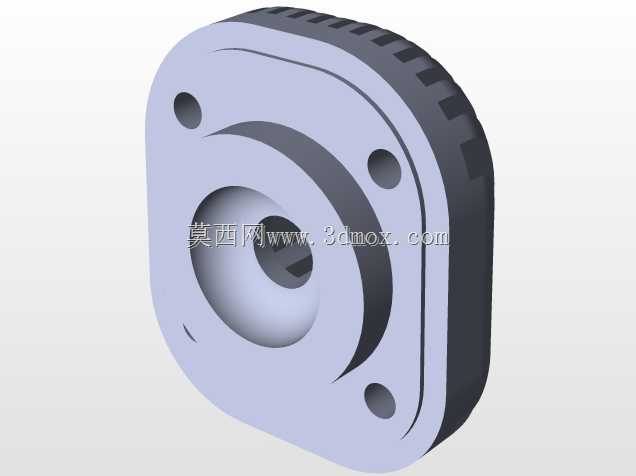

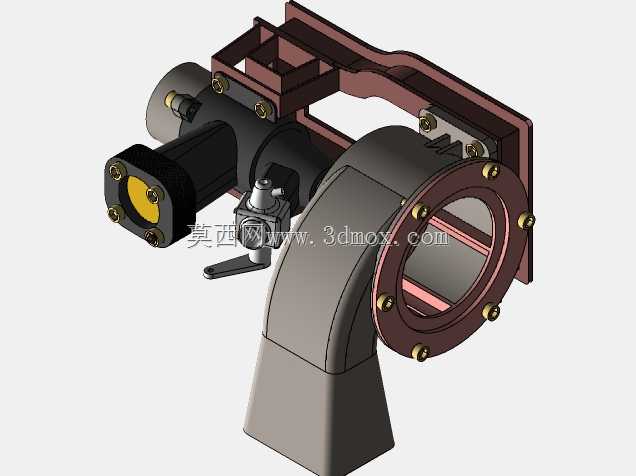

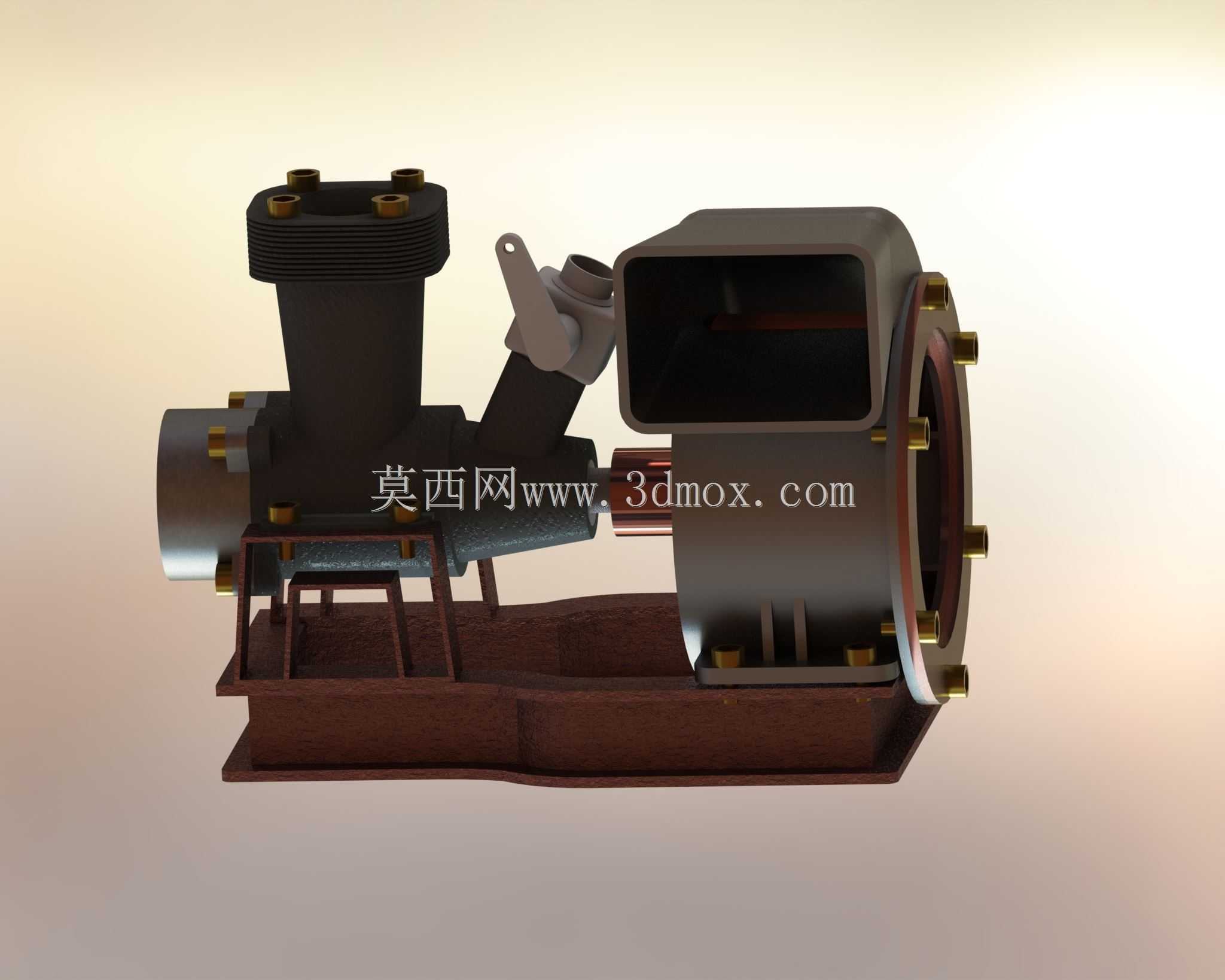

　　从结构布局来看，阀组左侧为介质输入端，设置了带密封槽的法兰连接端面，端面均布的螺栓孔位匹配通用工业管路法兰标准，安装时无需额外加工转接件，可直接对接同通径的工艺管路；上部的柱状结构为压力调节腔，内部集成了弹簧加载的阀芯组件，顶部的四个螺栓孔用于固定调节端盖，可通过调整端盖内侧弹簧的预紧力，设定输出端的稳定压力值，阀芯采用锥面密封结构，在介质压力波动时能快速响应位移，维持输出压力的波动范围控制在工程允许的偏差区间内。侧面伸出的斜向接口为压力检测取压口，可直接外接压力传感器或机械式压力表，实时监测阀后压力数据，无需在管路上额外开孔安装取压接头，避免了取压点处的涡流扰动对压力检测精度的影响。

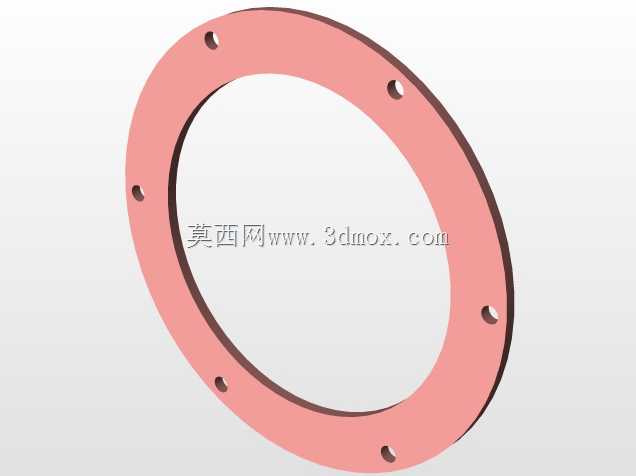

　　右侧的方形腔体为阀后稳压腔，出口端同样采用法兰连接结构，腔体内部设置了导流缓冲结构，能避免高速介质直接冲击阀芯密封面，延长阀芯组件的使用寿命，腔体外缘均布的紧固螺栓用于将腔体与主阀体锁紧，接合面处设置了环形密封槽，可适配不同压力等级的密封垫片，满足不同介质工况的密封要求。底部的一体式铸钢底座是整个阀组的安装承载基础，底座上设置了多个加强筋结构，在不增加整体壁厚的前提下提升了底座的结构刚度，避免安装紧固时阀体产生形变影响内部阀芯的配合精度；底座上预留的安装孔位可直接将阀组固定在设备机架或管路支架上，安装时无需额外设计制作专用安装支架，降低了现场安装的辅件成本。设计过程中充分考虑了不同工况的适配性，所有与介质接触的流道内壁都做了圆弧过渡处理，避免流道直角处产生介质沉积，对于含少量杂质的气体或液体介质，可在输入端腔体内加装过滤滤芯，无需额外在管路上串联过滤器，进一步压缩了管路系统的安装空间。阀组的整体外形尺寸经过紧凑化优化，在保证通流能力满足额定流量要求的前提下，尽可能缩小了横向与纵向的安装边界，可适配安装空间受限的设备内部管路布局，比如小型气动设备的内置动力回路、紧凑型工艺装置的介质供给管路等场景。

　　从实际使用的角度来看，这种集成式阀组结构相比分散安装的阀件组合，压力调节的响应速度更快，因为内部通路的容积更小，压力反馈的延迟更短，当输入端压力出现骤升或骤降时，阀芯能在更短的时间内完成开度调整，避免阀后压力出现大幅波动影响下游设备的正常运行。同时，一体化的结构减少了外部连接点，日常巡检时只需检查两端法兰的密封情况以及取压口的连接状态，维护工作量相比分散式阀组降低近四成。在建模过程中，所有配合面的尺寸公差都按照机械设计标准做了对应设定，阀芯与阀腔的配合间隙、密封槽的深度与宽度、法兰螺栓孔的位置度都符合通用工业阀件的加工要求，可直接用于指导生产加工，也可作为管路系统设计时的阀件选型参考模型，导入系统装配中验证安装空间与管路走向的合理性。
