高精度机械式游标卡尺结构设计

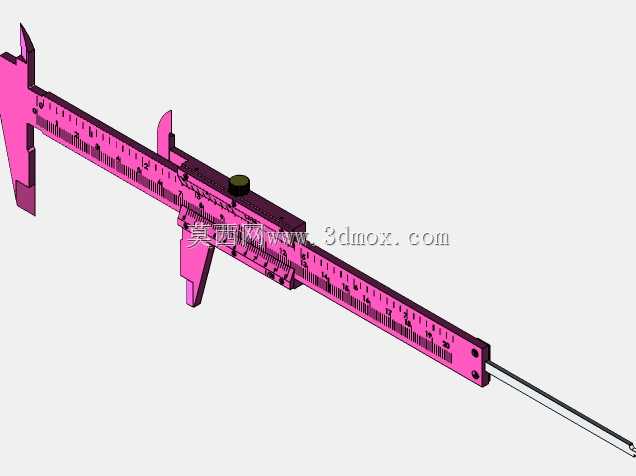

　　在机械加工现场、五金装配工位、院校金工实训车间乃至日常维修作业场景里，游标卡尺始终是出镜率最高的接触式长度测量器具，这款机械式游标卡尺的三维结构完全复刻了工业级量产款的实际装配逻辑，没有做简化处理，每一处结构都对应实际使用中的功能需求。先从使用场景倒推设计逻辑：车间里的操作工需要单手完成拿取、测量、读数全流程，所以主尺的截面做了带圆弧过渡的棱边处理，避免长时间握持硌手，同时主尺背部的深度尺槽做了内嵌式设计，不会因为日常磕碰导致深度测量杆变形，很多新手建模时容易忽略这个槽的配合间隙，实际量产中这个槽和深度杆的间隙要控制在0.02mm以内，间隙过大测量深度时会出现杆体晃动，直接带来读数误差，间隙过小则会出现滑动卡滞，低温环境下甚至会因为热胀冷缩锁死。

　　功能特性上，这款模型完整还原了四用游标卡尺的全部测量功能：上下两组量爪分别对应外尺寸、内尺寸测量，尾部伸出的深度杆可完成深度、台阶高度测量，主尺上滑动的游标组件集成了紧固螺钉，实际使用中测到目标尺寸后拧紧紧固螺钉，就能把游标位置锁死，方便把卡尺拿到光线充足的位置读数，避免挪动过程中游标移位带来误差。很多人容易混淆内外量爪的刃口设计，外量爪的测量面做了平面度0.003mm以内的精磨处理，两个测量面闭合后要做到零透光，才能保证外径、长度类尺寸的测量精度；内量爪的刃口做了窄边修磨，是为了伸进狭小的内孔、卡槽里完成测量，不会因为量爪太厚干涉被测工件的内壁。

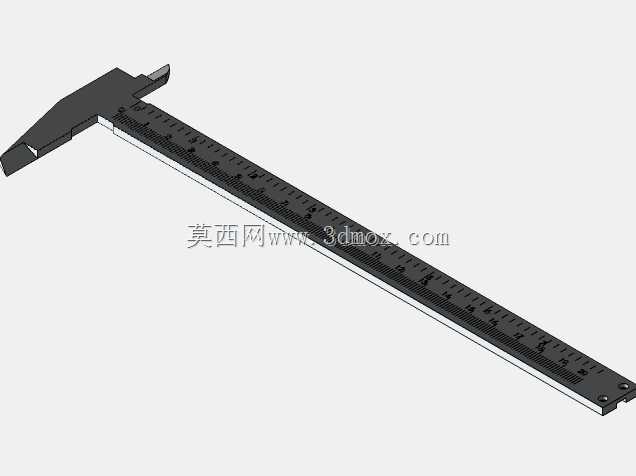

　　从设计思路来看，整个卡尺的结构没有多余零件，主尺本体采用梯度刻度设计，主尺刻度和游标尺刻度的线宽、间距完全符合机械式游标卡尺的读数逻辑，主尺上每毫米刻度线的长度做了区分，5毫米、10毫米位置的刻度线更长，方便快速定位整毫米读数，游标尺上的刻度对应0.02mm的分度值，和工业级常用卡尺的精度等级匹配。滑动部分的配合是整个结构设计的核心，游标和主尺的配合面做了微间隙的燕尾槽结构，既保证滑动顺畅无卡顿，又不会出现横向晃动，那个位于游标上方的黑色调节旋钮，实际是微动装置的锁紧结构，当需要微调测量位置时，先把微动装置的紧固螺钉锁在主尺上，再转动调节螺母就能让游标缓慢移动，实现对被测工件的轻接触测量，避免用力过大导致量爪变形、工件夹伤带来的测量误差，这部分结构在很多简化模型里都被省略了，但却是实际使用中保证测量精度的关键结构。

　　关于外形尺寸与安装边界，这款卡尺的主尺总长度对应150mm量程的常用规格，闭合状态下整体长度在170mm左右，量爪最大张开距离对应150mm的外测量程，内测量程可达20mm以上，深度测量杆的伸出长度和主尺量程匹配，完全覆盖日常加工中绝大多数小尺寸零件的测量需求。整个卡尺的所有活动部件都做了运动干涉检查，游标在全行程滑动过程中不会和主尺、量爪、深度杆出现碰撞，紧固螺钉的位置做了下沉处理，不会在滑动过程中剐蹭主尺刻度面。量爪的尖端做了微小的倒角处理，既避免使用过程中尖锐边角划伤操作人员，也不会因为尖角磨损过快影响内孔、窄槽的测量精度，深度杆的端面和主尺尾部端面做了齐平设计，当卡尺闭合时深度杆完全缩回主尺内部，不会突出端面，避免日常放置时磕碰弯折深度杆。

　　实际建模过程中要注意，刻度线的位置不能出现偏移，否则会导致整个模型的读数逻辑失效，量爪的两个测量面要保证平行度，平行度误差超过0.01mm就会让测量值出现系统性偏差，游标和主尺的配合面要做等距偏移，保证滑动副的配合间隙均匀，不会出现一端松一端紧的情况。很多刚接触机械结构的设计者容易把游标卡尺的量爪做的过厚，实际量产中量爪的厚度是经过严格计算的，既要保证足够的刚性，测量时不会因为夹持力出现形变，又要尽可能做薄，方便伸进狭小空间完成测量。还有主尺上的刻度深度，实际加工中是采用激光刻蚀或者机械滚压的方式加工，刻度深度不会超过0.1mm，建模时如果把刻度做的过深，会影响主尺的结构强度，也不符合实际产品的加工工艺。
