全圆式金属加工用量角角度测量器具

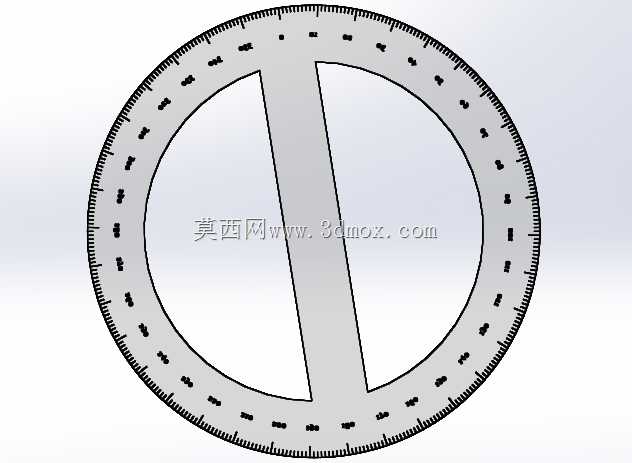

　　在常规机加工车间的划线工位、钳工装配工位以及教学实训的测量实操场景中，全圆形量角器是出现频率极高的基础角度量具，不同于常见的半圆量角器，这款全圆结构的量角器可以覆盖0-360度全周角度的直接测量，不需要翻转量具或者二次读数，在圆周分度划线、多工位角度定位、管件相贯线角度校核等场景下，操作效率比半圆量角器高出不少。从结构设计来看，这款量角器采用整圆环形刻度盘搭配中心径向定位梁的结构，环形刻度盘的边缘做了等距刻度蚀刻，刻度线按照圆周角度均匀排布，长刻度对应整十度分度，短刻度对应单度分度，刻度线的蚀刻深度控制在0.1mm左右，既不会因为刻度太浅在长期使用后磨损消失，也不会因为蚀刻过深在划线时残留铁屑、油污，影响读数准确性。

　　中心的径向定位梁和环形刻度盘为一体化加工成型，不存在装配间隙，避免了长期使用后定位梁偏移带来的测量误差，定位梁的宽度经过优化，在保证结构刚性的前提下不会遮挡两侧的刻度线，读数时视线可以直接落在刻度线与被测边的重合位置，减少视差带来的测量误差。实际使用中，这款量角器的应用场景覆盖了多个机加工环节：在划线工序中，工人可以将量角器的中心对准工件的回转中心，通过定位梁对齐基准边，直接在工件表面划出需要的角度加工线，不需要额外计算补角，尤其是在加工圆周分布的孔位、槽位时，全圆刻度可以直接读取每一个分度位置的角度，比半圆量角器减少了多次换位对齐的操作；在钳工装配环节，需要调整两个零部件的夹角时，可以将量角器贴靠在两个零件的基准面上，直接读取实际夹角数值，快速判断装配角度是否符合公差要求；在实训教学场景中，全圆量角器可以更直观地展示圆周角度的分度逻辑，帮助初学者快速理解角度测量的基准选择、读数方法，减少角度概念的理解门槛。从外形尺寸与安装边界来看，这款量角器的环形外径控制在常用的手持量具尺寸范围内，厚度在2mm左右，既保证了量具本身的平面度，不会因为太薄发生翘曲变形影响测量精度，也不会因为太厚导致重量过大，长时间手持操作产生疲劳；量角器的中心位置预留了定位针安装孔，在需要固定中心做圆周划线时，可以插入定位针对齐工件的中心冲眼，防止测量过程中量具滑移，定位孔的内径和常用划线针的直径匹配，不需要额外加工适配配件。

　　设计过程中，刻度盘的内圈做了大尺寸镂空处理，一方面是为了减轻量具整体重量，另一方面镂空区域可以让工人在测量时直接观察到下方的工件表面，方便对齐基准边，避免因为量具遮挡工件轮廓导致对齐偏差；环形刻度盘的外边缘做了0.2mm的倒角处理，去除加工毛刺，手持操作时不会划伤手部，同时倒角也可以让刻度盘和工件表面贴靠更紧密，减少量具倾斜带来的读数误差。不同于带数显功能的角度测量仪，这款纯机械结构的全圆量角器不需要供电，不存在电路故障、电池亏电的问题，在车间多油污、多铁屑的恶劣工况下，只需要简单擦拭就可以正常使用，维护成本极低，而且机械刻度的读数稳定性更好，不会因为振动、磁场干扰出现数值跳变，适合在生产现场长期使用。

　　在实际选型时，需要注意量角器的平面度公差，这款量角器的刻度盘平面度控制在0.05mm以内，贴靠在工件基准面上时不会出现缝隙，保证测量基准的准确性；刻度线的宽度控制在0.1mm以内，读数时的估读误差可以控制在0.5度范围内，满足常规机加工、划线、装配的角度精度要求，如果是需要更高精度的角度测量，则需要搭配游标角度尺或者光学分度头使用，但在大部分常规生产场景中，这款全圆量角器的精度已经足够覆盖使用需求。另外，量角器的表面做了哑光防锈处理，不会在车间灯光下产生反光，读数时不会因为反光看不清刻度线，同时防锈层可以避免车间潮湿环境、切削液腐蚀导致量具生锈，延长使用寿命。
