组合式多向转角通风管道结构设计

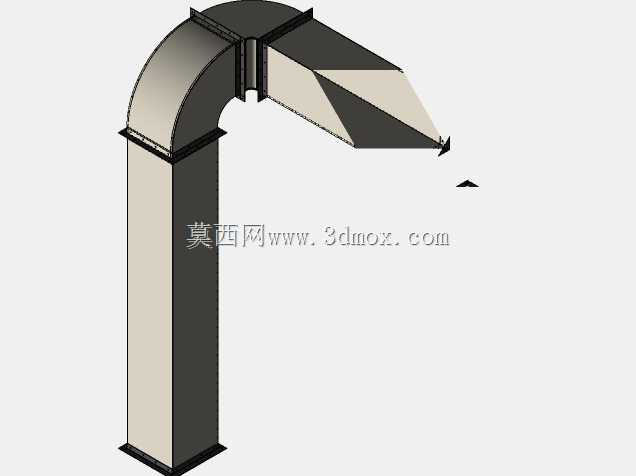

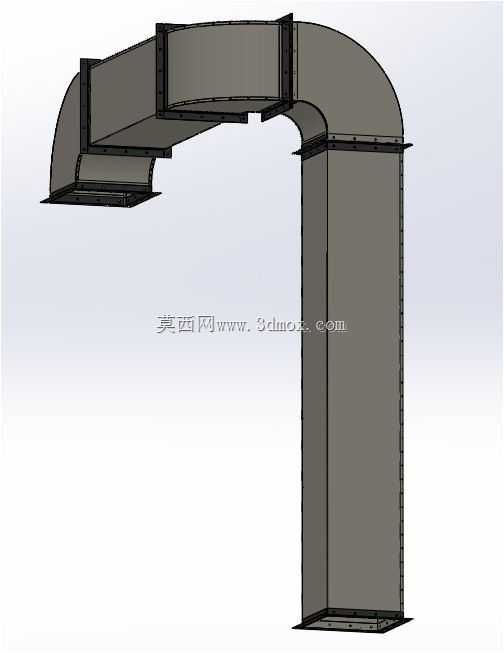

　　在工业厂房通风除尘、商用建筑暖通排风、实验室废气收集等场景中，通风管路的走向往往需要根据建筑梁柱布局、设备安装位置、排风出口点位进行多向转折，常规标准角度弯头很难适配复杂的现场走线需求，这类组合式多向转角风道结构，就是为解决非标准走向的管路布设问题设计的。从结构组成来看，这套风道包含水平直段、90°圆弧弯头、垂直立管段三个核心部分，各段之间采用法兰翻边结构对接，对接面预留密封垫安装槽位，安装时通过螺栓紧固法兰边即可实现段间连接，不需要现场做焊接或者咬口加工，能大幅缩短现场施工的周期。

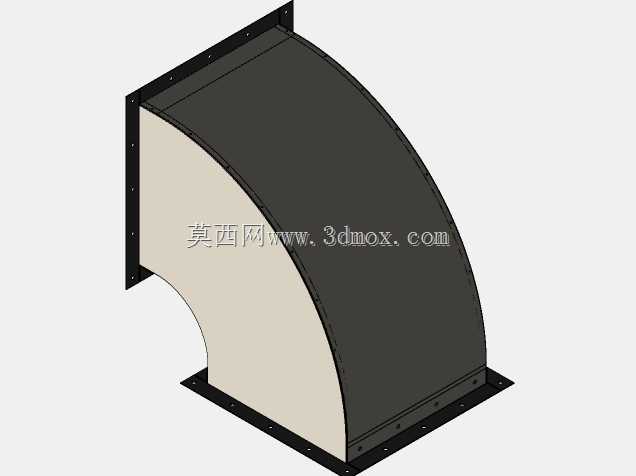

　　设计阶段首先考虑的是管路的风阻特性，弯头部分采用大曲率圆弧过渡，而非直角折角结构，能有效降低气流转向时的局部阻力损失，减少通风系统的风机压头损耗，避免直角弯头位置容易出现的涡流积尘问题，尤其适合输送含少量粉尘的工艺排风场景。各段风道的截面采用统一的矩形等截面设计，整个管路通流截面全程无突变，能保证气流在管路内流速稳定，不会因为截面变化产生异常风噪或者局部压力波动。安装边界方面，水平段的两个接口分别朝向不同水平方向，垂直段接口竖直向下，三个接口的法兰端面均做了平面度公差控制，对接后端面间隙不超过1mm，能保证密封垫压缩均匀，避免漏风问题。

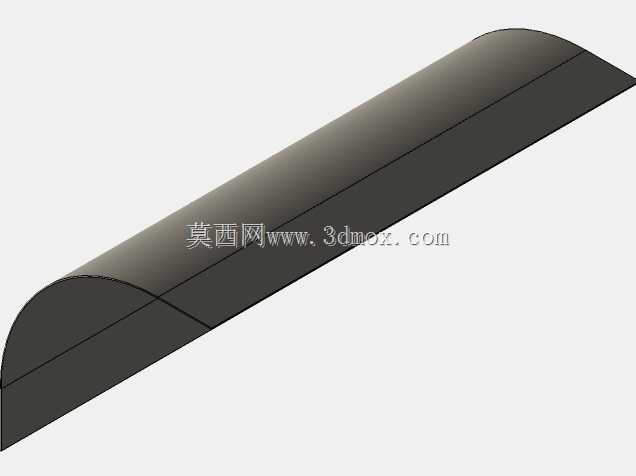

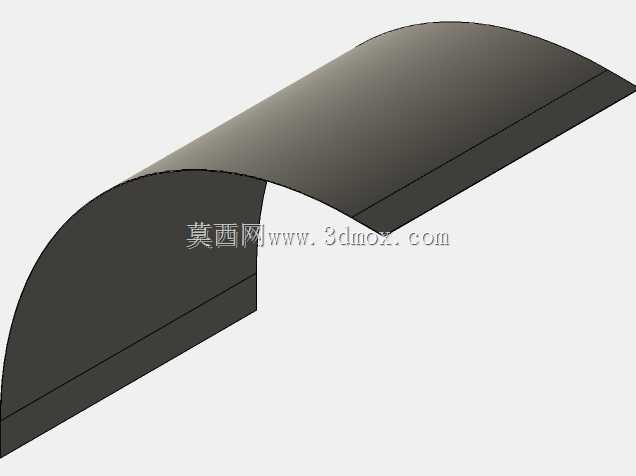

　　水平段的安装高度需要根据现场吊顶标高或者管线综合排布确定，垂直段的长度可以根据实际层高进行同截面规格的接长调整，不需要改动转角段的核心结构。在实际使用中，这类组合转角风道可以直接对接标准矩形风管，适配常规的通风系统支吊架安装方式，水平段底部预留了 condensate 排水接口的安装位，在输送湿度较高的气体时，可以在低位加装排水接头，避免管内积液锈蚀管壁。结构设计上，风道外壁采用薄钢板折弯成型，弯头位置的圆弧面做了压筋加强处理，避免薄钢板在风机启停的风压波动下产生共振异响，同时也能提升管壁的结构刚度，减少支吊架的布设密度。

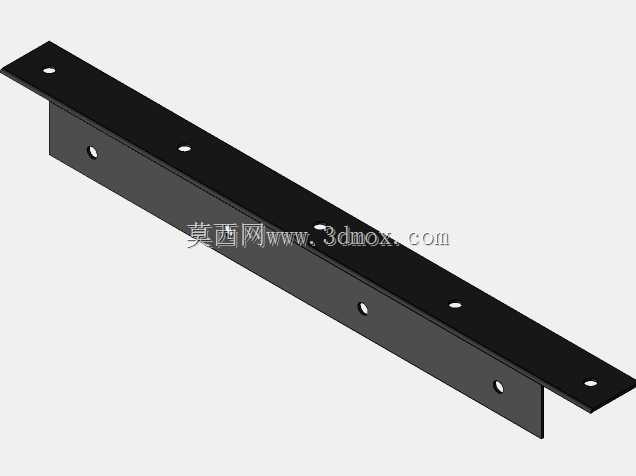

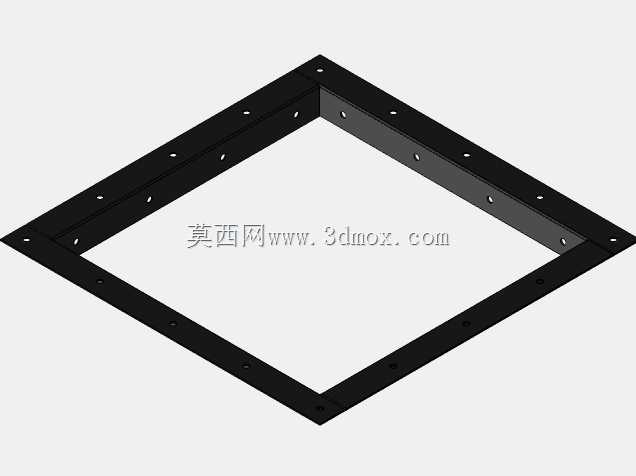

　　段间连接的法兰边采用一体折弯成型，而非额外焊接法兰条，能减少焊接变形带来的密封面不平整问题，同时降低整体构件的重量，方便高空安装作业。针对不同的使用场景，风道内壁可以根据输送介质的特性做相应处理，比如输送腐蚀性废气时可以内衬防腐涂层，输送高温烟气时可以选用耐热钢板材质，核心的转角结构尺寸不需要做调整，只需要更换板材材质即可适配不同工况。在管路布设时，这类组合转角件可以减少现场弯头拼接的数量，原本需要两个45°弯头加一段直段才能实现的空间转向，用这套整体式转角结构可以一次安装到位，减少了多个对接面的漏风风险点，同时也让管路外观更加规整，方便后期的运维检修。设计过程中还考虑了安装容错性，法兰边的螺栓孔采用长圆孔设计，现场对接时可以有少量的位置调整余量，降低现场安装的对位难度，即使土建施工预留的风管洞口存在少量位置偏差，也能通过长圆孔的调节量完成对接，不需要额外做非标变径或者转接件。
