办公室柜26毫米福乐款铰链三维结构设计

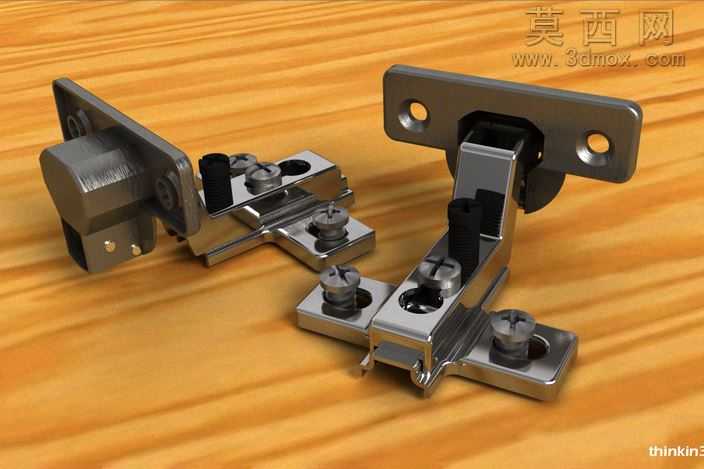

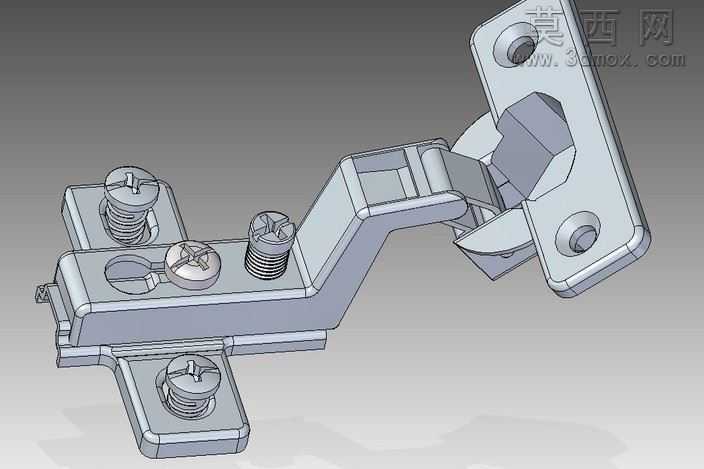

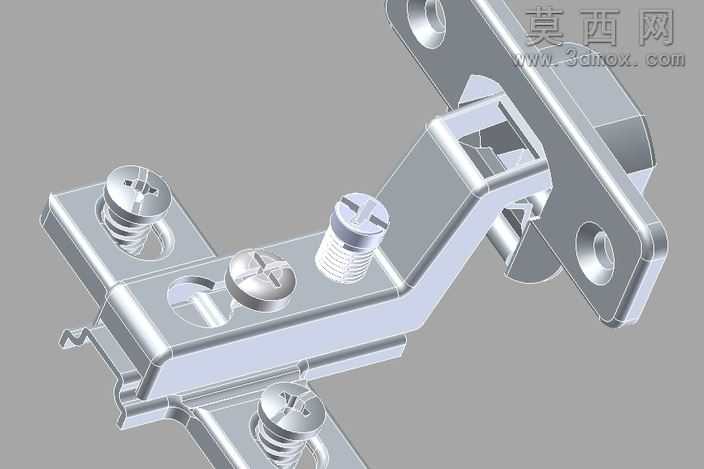

本作品为适配办公室柜体的26毫米规格福乐款铰链三维建模作品，建模过程严格参照海福乐311.41.502款铰链的实物测绘尺寸进行1:1还原，整体建模逻辑遵循五金冲压件、机加工件的实际生产工艺逻辑，将铰链拆分为固定底座、铰接弯臂、柜门连接座、调节螺丝、弹簧阻尼组件五个独立可拆分的子零件，每个子零件均保留完整的建模参数历史，可根据实际安装需求对底座安装孔位、弯臂弯折角度、调节螺丝行程进行参数化调整。渲染阶段采用金属哑光镀铬材质作为主体零件的基础材质，对弹簧、调节螺丝等受力零件做了细微的表面拉丝纹理处理，还原五金件真实的表面质感，对铰接活动部位做了轻微的倒角高光处理，突出零件的装配边界与结构层次，渲染视角选择斜45度俯视角度，完整呈现铰链的安装形态与调节结构，同时对活动铰接部位做了半透明剖面示意，清晰展示内部弹簧卡扣的锁止与回弹结构。结构设计上，该铰链采用大弯内藏式安装结构，固定底座预留三个自攻螺丝安装孔位，适配16-28毫米厚度的柜体板材，铰接弯臂采用加厚冷轧钢弯折结构，承重可达10kg以上，满足办公室文件柜频繁开合的使用需求，底座上设置的两颗偏心调节螺丝，可分别实现柜门上下、前后两个维度的位置微调，调节行程可达±2毫米，能够抵消柜体板材加工、安装过程中产生的尺寸误差，保证柜门安装后的缝隙均匀度。设计过程中充分考虑铰链的开合运动轨迹，通过三维软件的运动仿真模块模拟了0-110度开合全过程的零件干涉情况，对弯臂与底座的避让缺口做了多次优化，确保开合过程无卡顿、无零件碰撞，内部的弹簧阻尼组件参数经过反复调试，开合力度适中，关闭末端带有缓冲阻尼效果，避免柜门关闭时产生撞击噪音，同时所有零件的壁厚、圆角均按照五金冲压工艺的生产要求设置，无倒扣、无壁厚突变等不利于量产加工的结构，模型可直接用于产品开模前的结构验证、安装指导演示以及家具产品的配套方案展示。
