L型立式安装连接固定支架结构

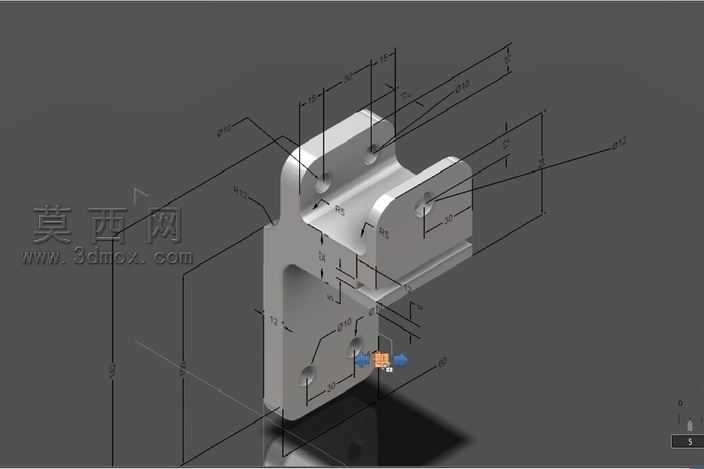

该作品为一款L型立式安装连接固定支架，整体采用三维参数化建模方式完成，建模过程中优先保证各安装孔位的同轴度、安装面的平面度等关键形位公差符合机械装配要求，所有特征均采用全约束草图配合拉伸、切除等基础特征构建，便于后续根据实际安装需求调整尺寸参数。模型渲染阶段采用哑光金属材质，模拟常用铝合金阳极氧化后的表面质感，通过三点布光方式突出支架的棱角结构与安装面的平整度，阴影过渡柔和自然，能够清晰展现支架的整体轮廓与各部位的厚度分布。从结构设计来看，支架分为竖直安装段与水平连接段两部分，竖直安装段设置有两个沉头安装孔，用于将支架整体固定在竖直安装基面，孔位周边做了局部加厚处理，提升安装部位的结构强度，避免锁紧螺丝时出现应力开裂问题；水平连接段采用双侧立板加中间开槽的结构，双侧立板上各设置一个同轴通孔，用于穿装销轴实现与外部构件的铰接连接，中间开槽可容纳外部构件的连接端，保证铰接转动过程中不会出现干涉，水平段与竖直段的交接位置做了圆角过渡处理，有效降低应力集中系数，提升支架整体的抗载荷能力。设计思路上优先考虑装配兼容性与结构可靠性，所有安装孔的孔径、孔距均采用通用机械安装标准尺寸，无需额外加工即可适配常用规格的螺丝与销轴，L型的结构形式能够在狭小安装空间内实现垂直方向的力传递与构件连接，整体结构紧凑无冗余设计，在保证结构强度的前提下尽可能减少材料占用，适合用于小型自动化设备、工装夹具、检测装置等场景的构件连接与支撑，模型完成后经过干涉检查与装配验证，所有配合部位尺寸匹配合理，不存在特征错误或装配干涉问题，可直接用于工程出图、3D打印样件验证或数控加工生产。
